فیوز شیشهای در یو پی اس

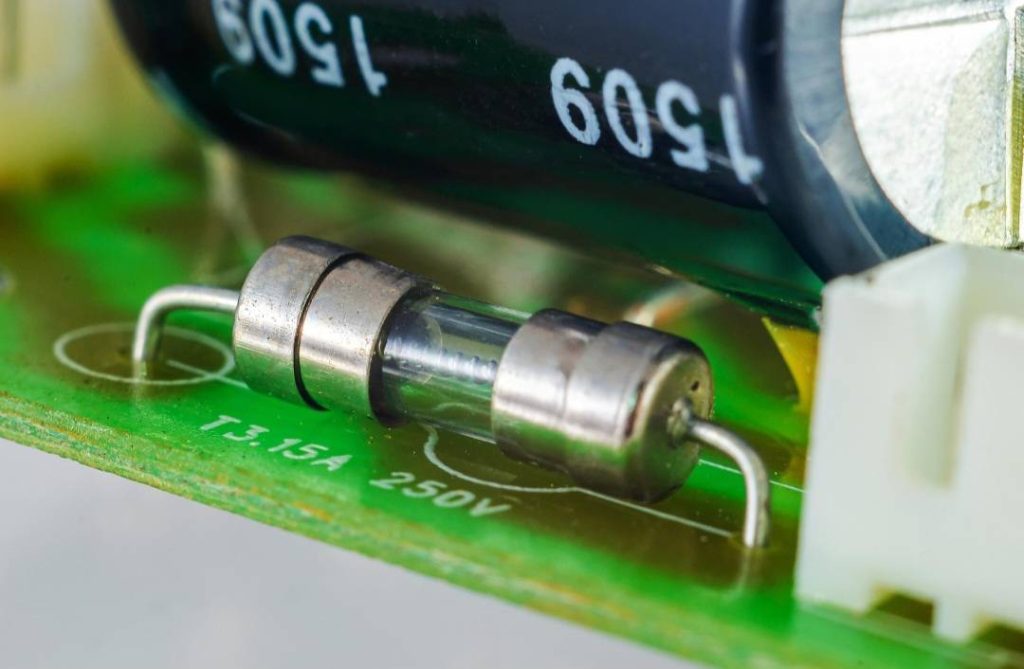

فیوز شیشهای در یو پی اس چیست؟
یکی از قطعات حفاظتی در برخی مدلهای یو پی اس فیوز شیشهای است که برای جلوگیری از آسیبدیدن مدارهای الکتریکی در برابر جریان بیش از حد استفاده میشود فیوز شیشه ای در یو پی اس معمولاً از یک لوله شیشهای، دو پایه فلزی و یک رشته سیم یا المان ذوبشونده تشکیل شده است.
هنگامی که جریان عبوری از مقدار مجاز بیشتر شود، سیم داخلی فیوز گرم شده و ذوب میشود. در نتیجه، مسیر جریان قطع میشود و از بخشهایی مانند برد یو پی اس، شارژر باتری، اینورتر، ورودی برق یا سایر قطعات حساس محافظت میکند.
با این حال، باید توجه داشت که فیوز شیشهای معمولاً علت اصلی خرابی را برطرف نمیکند؛ بلکه فقط از گسترش آسیب جلوگیری خواهد کرد. بنابراین، اگر فیوز یو پی اس چند مرتبه پشت سر هم میسوزد، تعویض مداوم آن راهکار مناسبی نیست و باید مدار بهصورت تخصصی بررسی شود.
وظیفه فیوز شیشهای در یو پی اس
فیوز شیشهای در یو پی اس میتواند در بخشهای مختلف نصب شود. محل نصب آن به طراحی دستگاه و مدل یو پی اس بستگی دارد.
مهمترین وظایف این قطعه عبارتاند از:
۱. محافظت از ورودی برق
در مسیر ورودی برق شهر، فیوز میتواند از مدار یو پی اس در برابر اتصال کوتاه، افزایش جریان و برخی خطاهای سیمکشی محافظت کند.
۲. حفاظت از مدار شارژر باتری
مدار شارژر وظیفه دارد باتریها را با ولتاژ و جریان مناسب شارژ کند. در صورت ایجاد اتصال کوتاه یا خرابی در این بخش، فیوز میتواند مسیر جریان را قطع کند.
۳. محافظت از باتری
در بعضی از یو پی اسها، فیوز در مسیر باتری قرار دارد. این فیوز در صورت اتصال کوتاه کابلهای باتری یا خرابی بخش اینورتر، از عبور جریان بسیار زیاد جلوگیری میکند.
۴. کاهش احتمال آسیب به برد
برد یو پی اس شامل قطعاتی مانند آیسیهای کنترلی، ماسفتها، IGBT ها، دیودها، خازنها و رلهها است. به همین دلیل، وجود حفاظت مناسب در مسیر تغذیه میتواند احتمال آسیب گسترده به این قطعات را کاهش دهد.
انواع فیوز شیشهای مورد استفاده در یو پی اس
فیوزهای شیشهای فقط بر اساس ظاهر با یکدیگر تفاوت ندارند. سرعت عملکرد، جریان نامی، ولتاژ نامی و ابعاد نیز از مشخصات مهم آنها هستند.
فیوز تندکار یا Fast-Blow
فیوز تندکار در مدت کوتاهی پس از عبور جریان غیرمجاز قطع میشود. این نوع فیوز برای مدارهایی مناسب است که در برابر جریان اضافی حساس هستند و جریان راهاندازی بالایی ندارند.
با وجود این، استفاده از فیوز تندکار در ورودی برخی یو پی اسها ممکن است باعث قطعشدن آن هنگام روشنشدن دستگاه شود؛ زیرا خازنها و بخشهای قدرت در لحظه راهاندازی جریان بیشتری دریافت میکنند.
فیوز کندکار یا Slow-Blow
فیوز کندکار برای تحمل جریانهای لحظهای طراحی شده است. این ویژگی در یو پی اس اهمیت زیادی دارد، زیرا مدارهایی مانند اینورتر، شارژر و خازنهای DC Link ممکن است هنگام راهاندازی جریان اولیه بیشتری داشته باشند.
بنابراین، در بسیاری از کاربردهای یو پی اس، فیوز کندکار گزینه مناسبی است؛ اما نوع دقیق آن باید بر اساس نقشه، دفترچه دستگاه یا مشخصات فیوز اصلی انتخاب شود.
فیوز شیشهای معمولی
این فیوزها در مدارهای کمقدرت و برخی بخشهای کنترلی به کار میروند. با این حال، همه فیوزهای شیشهای برای مدارهای قدرت و باتری مناسب نیستند. در مسیرهای با جریان بالا، معمولاً باید از فیوزهای تخصصیتر مانند فیوز کارتریجی، فیوز DC یا فیوزهای مخصوص باتری استفاده شود.
مشخصات مهم فیوز شیشهای یو پی اس
برای انتخاب فیوز مناسب، فقط توجه به اندازه ظاهری کافی نیست.
مشخصات زیر باید بررسی شوند:
- جریان نامی: مانند ۱، ۲، ۳، ۵ یا ۱۰ آمپر
- ولتاژ نامی: مانند ۲۵۰ ولت AC یا مقدار درجشده روی فیوز
- نوع عملکرد: تندکار یا کندکار
- ابعاد فیزیکی: برای مثال ۵×۲۰ یا ۶.۳×۳۲ میلیمتر
- نوع مدار: AC یا DC
- ظرفیت قطع: توانایی فیوز برای قطع جریان اتصال کوتاه
- جنس و ساختار المان داخلی
- استاندارد و برند سازنده
نکته مهم این است که مقدار آمپر فیوز جدید باید با مقدار مشخصشده توسط سازنده یکسان باشد. استفاده از فیوز با آمپر بالاتر ممکن است باعث شود فیوز در زمان مناسب عمل نکند و در نتیجه، برد یا قطعات قدرت آسیب ببینند.
علت سوختن فیوز شیشهای در یو پی اس چیست؟
سوختن فیوز معمولاً نشانه وجود جریان غیرعادی در مدار است.
برخی از رایجترین دلایل عبارتاند از:
اتصال کوتاه در مدار ورودی
خرابی فیلتر ورودی، وریستور، پل دیود یا قطعات حفاظتی میتواند باعث ایجاد اتصال کوتاه شود. در این شرایط، فیوز ورودی معمولاً بلافاصله پس از اتصال دستگاه به برق میسوزد.
خرابی IGBT یا ماسفت
قطعات قدرت مانند IGBT و ماسفت در بخش اینورتر فعالیت میکنند. اگر یکی از این قطعات اتصال کوتاه شود، جریان زیادی از مدار عبور کرده و فیوز ممکن است قطع شود.
معیوب بودن پل دیود یا یکسوساز
پل دیود وظیفه تبدیل جریان AC به DC را بر عهده دارد. خرابی یک یا چند دیود میتواند موجب اتصال کوتاه در ورودی و سوختن فیوز شود.
خرابی خازنهای مدار قدرت
خازنهای الکترولیتی و خازنهای فیلم در مدار DC Link یا فیلترها استفاده میشوند. افزایش جریان نشتی، اتصال داخلی یا انفجار خازن میتواند به فیوز فشار وارد کند.
مشکل در باتری یا کابلهای باتری
اتصال اشتباه قطبهای باتری، آسیبدیدن کابلها یا اتصال کوتاه در پک باتری میتواند باعث سوختن فیوز مسیر باتری شود.
انتخاب فیوز نامناسب
اگر فیوزی با جریان نامی کمتر از مقدار مورد نیاز نصب شود، ممکن است دستگاه در شرایط عادی یا هنگام راهاندازی آن را بسوزاند. همچنین، نصب فیوز تندکار به جای نوع کندکار میتواند باعث قطع بیدلیل شود.
بار بیش از ظرفیت یو پی اس
بار بیش از توان نامی یو پی اس ممکن است باعث افزایش جریان و فعالشدن حفاظت شود. البته در بسیاری از مدلها، اضافهبار با آلارم یا خاموشی حفاظتی مدیریت میشود؛ اما در شرایط شدید، فیوز نیز میتواند آسیب ببیند.
چگونه فیوز شیشهای یو پی اس را تست کنیم؟
برای تست فیوز، ابتدا دستگاه باید کاملاً از برق شهر و باتری جدا شود.
سپس میتوان مراحل زیر را انجام داد:
- یو پی اس را خاموش کنید.
- دوشاخه دستگاه را از برق جدا کنید.
- در صورت امکان، اتصال باتری را مطابق دستورالعمل سازنده قطع کنید.
- فیوز را از نگهدارنده خارج کنید.
- ظاهر فیوز را بررسی کنید.
- مولتیمتر را روی حالت تست پیوستگی یا مقاومت قرار دهید.
- پرابها را به دو سر فیوز متصل کنید.
اگر فیوز سالم باشد، مقاومت آن معمولاً بسیار کم است و مولتیمتر پیوستگی را نشان میدهد. اگر نمایشگر دستگاه مقدار بینهایت یا مدار باز را نشان دهد، فیوز قطع شده است.
البته، سالمبودن ظاهری فیوز بهتنهایی کافی نیست. گاهی رشته داخلی از محل نامشخصی قطع میشود و بدون تست الکتریکی قابل تشخیص نیست.
روش صحیح تعویض فیوز شیشهای یو پی اس
تعویض فیوز باید با رعایت مشخصات فنی انجام شود.
مراحل کلی عبارتاند از:
- علت سوختن فیوز را بررسی کنید.
- مشخصات فیوز اصلی را از روی بدنه یا دفترچه دستگاه بخوانید.
- فیوزی با همان آمپر، ولتاژ، ابعاد و نوع عملکرد تهیه کنید.
- فیوز جدید را در نگهدارنده قرار دهید.
- از نصب سیم، فویل یا فیوز با آمپر بالاتر خودداری کنید.
- دستگاه را ابتدا بدون بار سنگین آزمایش کنید.
- ولتاژ خروجی، آلارمها و وضعیت شارژ باتری را بررسی کنید.
اگر فیوز جدید بلافاصله میسوزد، دستگاه را دوباره روشن نکنید. این اتفاق معمولاً نشاندهنده وجود اتصال کوتاه یا خرابی در یکی از بخشهای اصلی است.
آیا میتوان به جای فیوز شیشهای از فیوز دیگری استفاده کرد؟
خیر. جایگزینکردن فیوز فقط بر اساس اندازه ظاهری آن کار درستی نیست. فیوزهای مختلف از نظر سرعت عملکرد، ظرفیت قطع، تحمل جریان DC و رفتار حرارتی تفاوت دارند.
برای نمونه، فیوزی که در مدار AC عملکرد مناسبی دارد، لزوماً برای مسیر باتری DC مناسب نیست. همچنین، استفاده از فیوز با آمپر بیشتر ممکن است از قطع بهموقع مدار جلوگیری کند.
بنابراین، جایگزین باید بر اساس موارد زیر انتخاب شود:
- مشخصات درجشده روی فیوز اصلی
- دفترچه فنی یو پی اس
- نقشه مدار
- نوع جریان AC یا DC
- جریان راهاندازی دستگاه
- نظر تکنسین متخصص
تفاوت فیوز شیشهای و فیوز سرامیکی
فیوز شیشهای معمولاً امکان مشاهده رشته داخلی را فراهم میکند. به همین دلیل، بررسی ظاهری آن سادهتر است. در مقابل، فیوز سرامیکی مقاومت بیشتری در برابر حرارت و قوس الکتریکی دارد و در برخی مدارهای حساس یا پرقدرت استفاده میشود.
با این حال، هیچکدام همیشه بهتر از دیگری نیستند. انتخاب مناسب به مدار، جریان اتصال کوتاه، سرعت قطع مورد نیاز و مشخصات سازنده بستگی دارد.
نکات مهم هنگام خرید فیوز شیشهای برای یو پی اس
هنگام خرید فیوز یو پی اس، به نکات زیر توجه کنید:
- مدل و توان یو پی اس را مشخص کنید.
- آمپر فیوز قبلی را بررسی کنید.
- نوع فیوز، یعنی تندکار یا کندکار، را تطبیق دهید.
- ولتاژ نامی فیوز را بررسی کنید.
- ابعاد فیوز و نوع پایهها را در نظر بگیرید.
- برای مدار باتری، حتماً سازگاری فیوز با جریان DC را بررسی کنید.
- از محصولات بینامونشان با مشخصات نامشخص استفاده نکنید.
- در صورت تکرار خرابی، به جای تعویض مکرر، مدار را عیبیابی کنید.
جمعبندی و نتیجهگیری
فیوز شیشهای در یو پی اس یک قطعه حفاظتی مهم است که در برابر جریان بیش از حد و اتصال کوتاه از بخشهایی مانند ورودی برق، شارژر، باتری و مدار کنترل محافظت میکند. با این حال، سوختن فیوز معمولاً فقط یک نشانه است و میتواند به دلیل خرابی IGBT، ماسفت، پل دیود، خازن، باتری، کابل یا اضافهبار ایجاد شود.
بنابراین، برای تعویض فیوز باید آمپر، ولتاژ، ابعاد، نوع عملکرد و نوع مدار بهدقت بررسی شود. همچنین، استفاده از فیوز با آمپر بالاتر، اتصال سیم به جای فیوز یا نصب نمونه نامتناسب میتواند آسیب جدی به یو پی اس وارد کند.
در نهایت، اگر فیوز شیشهای یو پی اس پس از تعویض دوباره میسوزد، دستگاه را روشن نکنید و عیبیابی را به تکنسین متخصص بسپارید. رعایت این نکته، از آسیب بیشتر به برد و قطعات گرانقیمت یو پی اس جلوگیری میکند.
