دیود و پل یکسو کننده در یو پی اس چیست؟

اجزای برد منبع تغذیه UPS: دیودها و پل یکسو کننده

یو پی اس یا UPS یکی از مهم‌ترین تجهیزات برای تأمین برق پایدار در سیستم‌های حساس است. این دستگاه در زمان قطع برق یا نوسانات شدید، از تجهیزات الکترونیکی محافظت می‌کند. با این حال، عملکرد صحیح UPS تا حد زیادی به سلامت برد منبع تغذیه آن بستگی دارد.دیود و پل یکسو کننده در یو پی اس چیست؟ از مهم‌ترین قطعاتی هستند که وظیفه تبدیل و کنترل انرژی الکتریکی را بر عهده دارند.

در ادامه، به صورت کامل بررسی می‌کنیم که دیودها و پل یکسو کننده در UPS چیستند، چگونه کار می‌کنند، چه اهمیتی دارند و خرابی آن‌ها چه تأثیری بر عملکرد دستگاه می‌گذارد.

دیود در یو پی اس چیست؟

دیود یک قطعه نیمه‌هادی است که اجازه می‌دهد جریان الکتریکی تنها در یک جهت عبور کند. به عبارت دیگر، دیود مانند یک شیر یک‌طرفه در مدار عمل می‌کند. این ویژگی باعث می‌شود که در برد منبع تغذیه UPS، جریان به شکل کنترل‌شده هدایت شود.

از سوی دیگر، دیودها در مدارهای یو پی اس برای یکسو سازی، محافظت از مدار، جلوگیری از بازگشت جریان و تثبیت عملکرد بخش تغذیه مورد استفاده قرار می‌گیرند. بنابراین، بدون وجود دیود، بخش مهمی از فرایند تبدیل برق در UPS دچار اختلال می‌شود.

پل یکسو کننده در یو پی اس چیست و چگونه کار می کند؟

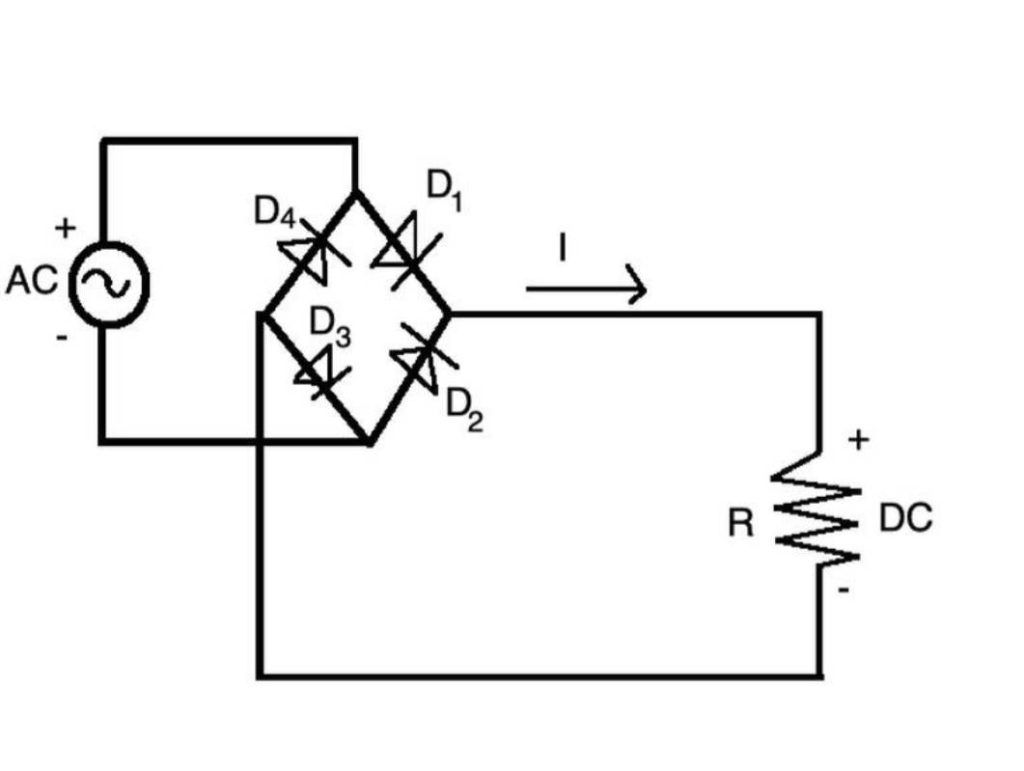

پل یکسو کننده یا Bridge Rectifier معمولاً از چهار دیود تشکیل می‌شود که به شکل خاصی در مدار قرار گرفته‌اند. این آرایش باعث می‌شود هر دو نیم‌سیکل مثبت و منفی جریان متناوب به خروجی مستقیم تبدیل شوند.

به زبان ساده، وقتی برق شهری وارد UPS می‌شود، ابتدا به پل یکسو کننده می‌رسد. سپس دیودهای داخل این پل مسیر عبور جریان را طوری تنظیم می‌کنند که خروجی نهایی دارای قطبیت ثابت باشد. در نتیجه، جریان AC به جریان DC تبدیل می‌شود و این برق مستقیم برای شارژ باتری و تغذیه سایر بخش‌های داخلی دستگاه مورد استفاده قرار می‌گیرد.

پس از این مرحله، معمولاً خازن‌ها و فیلترهای دیگر نیز وارد عمل می‌شوند تا ولتاژ DC صاف‌تر و پایدارتر شود. به همین دلیل، عملکرد درست پل دیود تأثیر مستقیمی بر کیفیت برق داخلی UPS دارد.

نقش دیود و پل یکسو کننده در یو پی اس چیست؟

دیود و پل یکسو کننده در یو پی اس فقط برای تبدیل جریان استفاده نمی‌شوند، بلکه در عملکرد کلی دستگاه نقش بسیار مهم‌تری دارند. این قطعات بخشی از پایه‌ای‌ترین فرایندهای الکتریکی UPS را مدیریت می‌کنند.

مهم‌ترین وظایف دیود و پل یکسو کننده در یو پی اس عبارت‌اند از:

یکسو سازی برق ورودی

برق شهری به صورت متناوب وارد UPS می‌شود، اما مدار شارژ و باتری به برق مستقیم نیاز دارند. پل یکسو کننده این تبدیل را انجام می‌دهد و دیودها در این مسیر جریان را کنترل می‌کنند.

جلوگیری از برگشت جریان

یکی از کاربردهای مهم دیودها، جلوگیری از برگشت جریان از باتری یا سایر بخش‌های مدار است. این موضوع از آسیب دیدن قطعات حساس جلوگیری می‌کند.

محافظت از مدار داخلی

در بسیاری از طراحی‌ها، دیودها در برابر ولتاژ معکوس، نوسانات یا شرایط غیرعادی نقش حفاظتی دارند. در نتیجه، احتمال خرابی برد کاهش پیدا می‌کند.

کمک به شارژ صحیح باتری

اگر ولتاژ DC تولیدشده توسط پل یکسو کننده مناسب نباشد، باتری به شکل صحیح شارژ نمی‌شود. در نتیجه، زمان بکاپ دستگاه کاهش خواهد یافت.

افزایش پایداری عملکرد UPS

وقتی برق مستقیم با کیفیت مناسب تأمین شود، کل سیستم UPS پایدارتر کار می‌کند و راندمان دستگاه نیز بهتر خواهد بود.

دیود و پل یکسو کننده در یو پی اس چگونه کار می‌کند؟

عملکرد پل یکسو کننده بسیار مهم است؛ زیرا برق شهری به صورت AC وارد دستگاه می‌شود، اما برای شارژ باتری و تغذیه برخی قسمت‌های برد باید به DC تبدیل شود. در این مرحله، پل یکسو کننده وارد عمل می‌شود.

ابتدا جریان AC وارد پل دیود می‌شود. سپس چهار دیود موجود در مدار، مسیر عبور جریان را به گونه‌ای تنظیم می‌کنند که خروجی همیشه دارای قطبیت ثابت باشد. به این ترتیب، حتی اگر ورودی ماهیت متناوب داشته باشد، خروجی به صورت مستقیم و قابل استفاده برای مدار خواهد بود.

علاوه بر این، پس از پل یکسو کننده معمولاً خازن‌ها و دیگر اجزای فیلترکننده قرار می‌گیرند تا ولتاژ DC صاف‌تر و پایدارتر شود. در نتیجه، برد منبع تغذیه UPS می‌تواند برق مناسب‌تری به اجزای مختلف برساند.

اهمیت دیودها و پل یکسو کننده در عملکرد UPS

اگر بخواهیم ساده بگوییم، بدون دیود و پل یکسو کننده، UPS عملاً نمی‌تواند برق ورودی را به شکل مورد نیاز خود تبدیل کند.

این موضوع از چند جهت اهمیت دارد:

• شارژ صحیح باتری به برق DC وابسته است.
• عملکرد اینورتر به ولتاژ مناسب نیاز دارد.
• حفاظت از مدارهای داخلی بدون وجود مسیرهای کنترل‌شده جریان دشوار می‌شود.
• افزایش راندمان سیستم تا حد زیادی به سلامت این بخش بستگی دارد.

به همین دلیل، دیودها و پل یکسو کننده را باید از اجزای حیاتی برد منبع تغذیه UPS دانست.

علائم خرابی دیود و پل یکسو کننده در یو پی اس چیست؟

خرابی این قطعات معمولاً با نشانه‌هایی همراه است که در عملکرد کلی UPS دیده می‌شوند. اگر این علائم به‌موقع بررسی نشوند، ممکن است آسیب بیشتری به برد تغذیه یا باتری وارد شود.

رایج‌ترین علائم خرابی دیود و پل یکسو کننده در یو پی اس عبارت‌اند از:

• روشن نشدن دستگاه
• شارژ نشدن باتری
• بوی سوختگی از برد
• گرم شدن بیش از حد UPS
• قطع و وصل شدن غیرعادی خروجی
• ایجاد نویز یا اختلال در عملکرد
• سوختن فیوز ورودی

در بسیاری از موارد، وقتی UPS به‌درستی روشن نمی‌شود یا باتری آن شارژ نمی‌شود، بررسی دیودها و پل دیود باید در اولویت عیب‌یابی قرار بگیرد.

دلایل خرابی دیود و پل یکسو کننده در یو پی اس

خرابی دیودها و پل یکسو کننده معمولاً به دلایل مشخصی رخ می‌دهد و اغلب می‌توان با سرویس و نگهداری درست از آن جلوگیری کرد.

نوسانات شدید برق

اگر ولتاژ ورودی بیش از حد بالا یا پایین باشد، به قطعات نیمه‌هادی فشار زیادی وارد می‌شود و احتمال سوختن آن‌ها افزایش می‌یابد.

افزایش دما

گرمای زیاد یکی از مهم‌ترین عوامل خرابی قطعات الکترونیکی است. اگر سیستم تهویه مناسب نباشد یا هیت‌سینک به‌درستی عمل نکند، عمر دیودها کاهش پیدا می‌کند.

اضافه بار

وقتی UPS بیشتر از ظرفیت خود زیر بار کار کند، جریان عبوری از پل یکسو کننده افزایش پیدا می‌کند و این موضوع می‌تواند به خرابی آن منجر شود.

فرسودگی قطعات

با گذشت زمان، عملکرد قطعات الکترونیکی ضعیف‌تر می‌شود. در نتیجه، ممکن است دیود یا پل دیود دچار افت راندمان یا خرابی کامل شود.

کیفیت پایین قطعه

استفاده از قطعات بی‌کیفیت یا غیراستاندارد یکی از دلایل مهم خرابی زودهنگام در برد منبع تغذیه UPS است.

تفاوت دیود تکی با پل یکسو کننده در UPS

بسیاری از کاربران تفاوت میان دیود تکی و پل یکسو کننده را نمی‌دانند. در حالی که این دو از نظر ساختار و کاربرد تفاوت مهمی دارند.

دیود تکی فقط عبور جریان را در یک جهت کنترل می‌کند. اما پل یکسو کننده مجموعه‌ای از چند دیود است که برای تبدیل کامل جریان AC به DC طراحی شده است. به بیان ساده، پل یکسو کننده از چند دیود ساخته می‌شود، اما هر دیود به‌تنهایی نمی‌تواند نقش کامل یک پل یکسو کننده را انجام دهد.

بنابراین، اگرچه این دو به هم مرتبط هستند، اما کاربرد و عملکرد آن‌ها یکسان نیست.

چرا سلامت پل یکسو کننده در یو پی اس برای باتری مهم است؟

باتری UPS برای شارژ شدن به ولتاژ مستقیم، پایدار و کنترل‌شده نیاز دارد. اگر پل یکسو کننده به‌درستی عمل نکند، ولتاژ خروجی یا کافی نخواهد بود یا دچار نوسان می‌شود.

در این شرایط، مشکلات زیر به وجود می‌آید:

• باتری به‌درستی شارژ نمی‌شود
• عمر مفید باتری کاهش پیدا می‌کند
• زمان بکاپ دستگاه کمتر می‌شود
• UPS در زمان قطع برق عملکرد مطمئنی نخواهد داشت

به همین دلیل، سلامت پل یکسو کننده در یو پی اس فقط برای برد تغذیه مهم نیست، بلکه مستقیماً با کیفیت عملکرد باتری و پشتیبانی برق در ارتباط است.

نکات مهم در تعمیر و تعویض دیود و پل یکسو کننده در یو پی اس

مهم‌ترین نکات در تعمیر و تعویض این قطعات عبارت‌اند از:

انتخاب قطعه با مشخصات فنی مناسب

دیود یا پل دیود جدید باید از نظر ولتاژ، جریان، توان و دمای کاری با قطعه اصلی سازگار باشد.

بررسی علت اصلی خرابی

اگر دلیل خرابی نوسان برق، تهویه ضعیف، خرابی فن یا اضافه بار باشد، تنها تعویض قطعه مشکل را به صورت موقت حل می‌کند.

کنترل سیستم خنک‌کاری

هیت‌سینک، فن و مسیر دفع حرارت باید بررسی شوند تا قطعه جایگزین دوباره آسیب نبیند.

تست کامل برد پس از تعمیر

پس از تعویض، باید ولتاژها، جریان شارژ و عملکرد کلی UPS بررسی شود تا از سلامت دستگاه اطمینان حاصل شود.

جمع‌بندی

دیود و پل یکسو کننده در یو پی اس از مهم‌ترین اجزای برد منبع تغذیه هستند و نقش اساسی در تبدیل برق AC به DC، محافظت از مدار، جلوگیری از برگشت جریان و شارژ صحیح باتری دارند. به همین دلیل، خرابی این قطعات می‌تواند باعث روشن نشدن UPS، شارژ نشدن باتری، ناپایداری خروجی و کاهش راندمان کلی دستگاه شود.

اگر به دنبال افزایش عمر دستگاه و کاهش هزینه‌های تعمیرات هستید، بررسی منظم دیود و پل یکسو کننده در یو پی اس و استفاده از قطعات باکیفیت اهمیت زیادی دارد. شناخت عملکرد این قطعات به شما کمک می‌کند خرابی‌ها را سریع‌تر تشخیص دهید و از آسیب‌های جدی‌تر به برد و باتری جلوگیری کنید.

نتیجه‌گیری

در این مقاله بررسی کردیم که دیودها و پل یکسو کننده در UPS چه نقشی در برد منبع تغذیه دارند و چرا این قطعات برای عملکرد صحیح دستگاه حیاتی هستند. همان‌طور که گفته شد، این اجزا وظیفه یکسو سازی جریان، جلوگیری از برگشت ولتاژ، محافظت از مدار و کمک به شارژ مناسب باتری را بر عهده دارند. بنابراین، هرگونه خرابی در دیود یا پل دیود می‌تواند راندمان و پایداری یو پی اس را به طور مستقیم تحت تأثیر قرار دهد. اگر به دنبال افزایش عمر UPS و کاهش هزینه‌های تعمیرات هستید، بررسی منظم این قطعات و استفاده از نمونه‌های باکیفیت اهمیت زیادی دارد.
