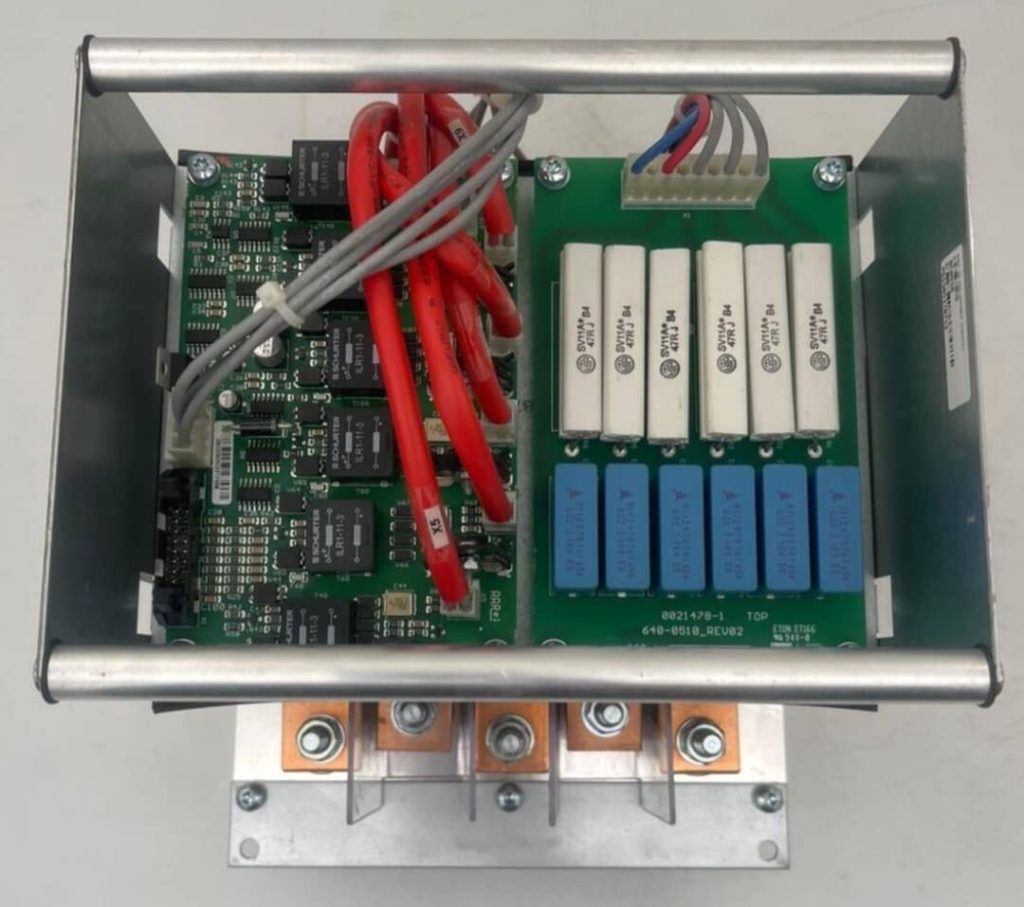

انواع IGBT در یو پی اس

انواع IGBT در یو پی اس و نقش آن‌ها در عملکرد سیستم

یو پی اس یا UPS یکی از مهم‌ترین تجهیزات برای حفاظت از دستگاه‌های الکترونیکی در برابر نوسان برق، قطع ناگهانی جریان و اختلالات شبکه است. در این میان، IGBT یکی از کلیدی‌ترین قطعات الکترونیکی قدرت در ساختار یو پی اس محسوب می‌شود. به همین دلیل، شناخت انواع IGBT در یو پی اس برای مهندسان برق، تکنسین‌ها و حتی خریداران تجهیزات صنعتی اهمیت زیادی دارد.

از سوی دیگر، انتخاب درست IGBT می‌تواند تاثیر مستقیم بر راندمان، عمر مفید، پایداری و کیفیت خروجی یو پی اس داشته باشد. در نتیجه، اگر قصد دارید عملکرد UPS را بهتر بشناسید یا در انتخاب قطعات آن تصمیم دقیق‌تری بگیرید، این مطلب برای شما مفید خواهد بود.

IGBT چیست؟

IGBT مخفف عبارت Insulated Gate Bipolar Transistor است. این قطعه یک ترانزیستور قدرت پیشرفته است که ویژگی‌های خوب MOSFET و BJT را همزمان در خود دارد. به عبارت دیگر، IGBT هم سرعت سوئیچینگ مناسبی دارد و هم توان بالایی را تحمل می‌کند.

در یو پی اس، IGBT وظیفه کنترل و سوئیچینگ جریان الکتریکی را بر عهده دارد. بنابراین، کیفیت و نوع آن نقش مهمی در عملکرد نهایی دستگاه دارد. علاوه بر این، IGBT در بخش اینورتر UPS به‌کار می‌رود و برق DC باتری را به برق AC تبدیل می‌کند.

چرا IGBT در یو پی اس اهمیت دارد؟

یو پی اس باید بتواند در کمترین زمان ممکن، برق پایدار و بدون نویز تولید کند. اینجا است که IGBT وارد عمل می‌شود.

این قطعه:

• سرعت سوئیچینگ بالایی دارد
• تلفات انرژی را کاهش می‌دهد
• راندمان سیستم را بالا می‌برد
• در توان‌های بالا عملکرد مطمئنی ارائه می‌دهد
• برای یو پی اس‌های صنعتی و آنلاین بسیار مناسب است

بنابراین، هرچه IGBT کیفیت بهتری داشته باشد، خروجی یو پی اس نیز پایدارتر خواهد بود.

انواع IGBT در یو پی اس

انواع IGBT را می‌توان از چند زاویه بررسی کرد. در ادامه، مهم‌ترین انواع IGBT که در سیستم‌های یو پی اس استفاده می‌شوند را معرفی می‌کنیم.

1. IGBT نوع PT

IGBT نوع Punch Through یا PT یکی از نسل‌های قدیمی‌تر IGBT است. این نوع ساختار به گونه‌ای طراحی شده که سرعت سوئیچینگ مناسبی داشته باشد، اما در مقایسه با مدل‌های جدیدتر، تلفات بیشتری ایجاد می‌کند.

ویژگی‌ها:

• مناسب برای برخی کاربردهای صنعتی
• عملکرد قابل قبول در فرکانس‌های متوسط
• قدیمی‌تر از مدل‌های NPT و Field Stop

نکته:

اگرچه PT در گذشته بسیار رایج بود، اما امروزه در بسیاری از یو پی اس‌های جدید، مدل‌های پیشرفته‌تر جایگزین آن شده‌اند.

2. IGBT نوع NPT

Non-Punch Through یا NPT یکی از پرکاربردترین انواع IGBT در یو پی اس است. این مدل به دلیل ساختار بهینه‌تر، پایداری حرارتی بهتر و تحمل ولتاژ مناسب، در بسیاری از UPSهای مدرن استفاده می‌شود.

مزایا:

• تحمل خوب در برابر حرارت
• عملکرد پایدار در شرایط کاری سخت
• قابلیت اطمینان بالا
• مناسب برای یو پی اس‌های آنلاین و صنعتی

از سوی دیگر، NPT نسبت به PT بهینه‌تر است و معمولاً در تجهیزات جدیدتر کاربرد بیشتری دارد.

3. IGBT نوع Field Stop

Field Stop IGBT یکی از نسل‌های پیشرفته‌تر و محبوب‌تر در صنعت UPS است. این نوع IGBT با هدف کاهش تلفات سوئیچینگ و افزایش راندمان طراحی شده است.

مزایا:

• تلفات کمتر
• راندمان بالاتر
• سرعت سوئیچینگ بهتر
• مناسب برای یو پی اس‌های پیشرفته و پرتوان

در نتیجه، اگر هدف، عملکرد بهتر و مصرف انرژی کمتر باشد، Field Stop یکی از انتخاب‌های بسیار مناسب محسوب می‌شود.

4. IGBT نوع Trench Gate

Trench Gate IGBT نیز از مدل‌های مدرن و پرکاربرد در یو پی اس به شمار می‌رود. در این نوع، ساختار گیت به‌صورت شیار‌دار طراحی شده تا جریان بهتر کنترل شود و مقاومت داخلی کاهش یابد.

مزایا:

• کاهش مقاومت روشن بودن
• راندمان بیشتر
• مناسب برای سوئیچینگ سریع
• عملکرد عالی در سیستم‌های قدرت

علاوه بر این، Trench Gate در بسیاری از یو پی اس‌های جدید و حرفه‌ای مورد استفاده قرار می‌گیرد.

انواع IGBT بر اساس کاربرد در یو پی اس

علاوه بر ساختار فنی، IGBT ها را می‌توان بر اساس کاربرد در یو پی اس نیز دسته‌بندی کرد.

برای مثال:

IGBT تک‌کلیده

این مدل برای کاربردهای ساده‌تر و مدارهای خاص استفاده می‌شود.

IGBT دوقلو

در برخی یو پی اس‌ها، از ماژول‌های دوقلو برای بهبود چیدمان و کاهش حجم استفاده می‌شود.

IGBT شش‌تایی

این نوع بیشتر در اینورترهای سه‌فاز و یو پی اس‌های صنعتی کاربرد دارد.

ماژول IGBT

ماژول‌ها رایج‌ترین فرم استفاده در یو پی اس هستند، زیرا نصب آسان‌تری دارند و حرارت را بهتر مدیریت می‌کنند.

تفاوت انواع IGBT در یو پی اس

برای انتخاب بهتر، باید تفاوت انواع IGBT را بدانید.

مهم‌ترین تفاوت‌ها عبارت‌اند از:

• سرعت سوئیچینگ: مدل‌های جدیدتر سریع‌تر عمل می‌کنند.
• تلفات توان: IGBT های مدرن تلفات کمتری دارند.
• تحمل حرارتی: برخی مدل‌ها در دمای بالا پایدارتر هستند.
• راندمان: نوع Field Stop و Trench Gate معمولاً راندمان بالاتری دارند.
• طول عمر: انتخاب صحیح IGBT باعث افزایش طول عمر UPS می‌شود.

به همین دلیل، نمی‌توان یک نوع را برای همه یو پی اس‌ها بهترین دانست. انتخاب نهایی به توان دستگاه، نوع کاربرد و شرایط کاری بستگی دارد.

هنگام انتخاب IGBT برای یو پی اس به چه نکاتی توجه کنیم؟

اگر قصد خرید یا تعویض IGBT در یو پی اس را دارید، به نکات زیر دقت کنید:

• ولتاژ و جریان نامی قطعه
• نوع ساختار IGBT
• فرکانس سوئیچینگ مورد نیاز
• میزان تلفات حرارتی
• سازگاری با برد و مدار UPS
• برند و کیفیت تولیدکننده
• شرایط محیطی و دمای کاری

بنابراین، انتخاب IGBT نباید فقط بر اساس قیمت انجام شود. در واقع، کیفیت و سازگاری فنی اهمیت بسیار بیشتری دارد.

کدام IGBT برای یو پی اس بهتر است؟

پاسخ این سوال به نوع کاربرد شما بستگی دارد.

با این حال، به طور کلی:

• برای یو پی اس‌های قدیمی‌تر، ممکن است PT یا NPT استفاده شده باشد.
• برای یو پی اس‌های مدرن و صنعتی، معمولاً Field Stop و Trench Gate انتخاب‌های بهتری هستند.
• برای کاربردهای حساس و پرتوان، IGBT های با راندمان بالا گزینه مناسب‌تری هستند.

در نتیجه، بهترین IGBT برای یو پی اس، مدلی است که با طراحی مدار، توان خروجی و شرایط عملیاتی دستگاه هماهنگ باشد.

مزایای استفاده از IGBT مناسب در یو پی اس

انتخاب درست IGBT مزایای زیادی دارد، از جمله:

• افزایش راندمان سیستم
• کاهش داغ شدن قطعات
• کاهش مصرف انرژی
• بهبود کیفیت برق خروجی
• افزایش طول عمر UPS
• کاهش احتمال خرابی در بارهای حساس

از این رو، در نگهداری و تعمیر یو پی اس، توجه به نوع IGBT یک موضوع کاملا کلیدی است.

جمع‌بندی فنی درباره انواع IGBT در UPS

به طور خلاصه، IGBT یکی از مهم‌ترین اجزای یو پی اس است که نقش اصلی در سوئیچینگ و تبدیل توان را بر عهده دارد. انواع مختلفی از IGBT مانند PT، NPT، Field Stop و Trench Gate در سیستم‌های UPS استفاده می‌شوند و هرکدام ویژگی‌ها و مزایای خاص خود را دارند. بنابراین، شناخت درست این قطعه به شما کمک می‌کند تا یو پی اس بهینه‌تر، بادوام‌تر و مطمئن‌تری داشته باشید.

نتیجه‌گیری

در نهایت، شناخت انواع IGBT در یو پی اس برای انتخاب، تعمیر و بهینه‌سازی این دستگاه اهمیت بسیار زیادی دارد. هرچند IGBT های قدیمی‌تر مانند PT هنوز در برخی تجهیزات دیده می‌شوند، اما مدل‌های جدیدتر مانند NPT، Field Stop و Trench Gate به دلیل راندمان بالاتر و تلفات کمتر، در سیستم‌های مدرن کاربرد بیشتری دارند. بنابراین، اگر به دنبال عملکرد بهتر، عمر طولانی‌تر و پایداری بیشتر یو پی اس هستید، انتخاب IGBT مناسب یکی از مهم‌ترین تصمیم‌ها خواهد بود.
