نقش و عملکرد چاپر کاهنده در یو پی اس

چاپر کاهنده در یو پی اس چیست؟ بررسی عملکرد، کاربرد و مزایا

سیستم یو پی اس (UPS) یا منبع تغذیه بدون وقفه، وظیفه دارد هنگام قطع برق یا نوسان ولتاژ، انرژی موردنیاز تجهیزات حساس را بدون وقفه تأمین کند با این حال، عملکرد پایدار UPS تنها به باتری و اینورتر محدود نمی‌شود؛ بلکه مدارهای الکترونیک قدرت نیز در کیفیت خروجی و مدیریت انرژی نقش تعیین‌کننده‌ای دارند یکی از مهم‌ترین این مدارها، نقش و عملکرد چاپر کاهنده در یو پی اس است.

چاپر کاهنده در UPS برای تبدیل و تنظیم ولتاژ مستقیم (DC) به سطحی پایین‌تر استفاده می‌شود. به بیان ساده، این مدار ولتاژ بالاتر باتری یا باس DC را دریافت می‌کند و سپس آن را با راندمان مناسب به ولتاژ پایین‌تر موردنیاز بخش‌های مختلف یو پی اس تبدیل می‌کند.

در ادامه، عملکرد، اجزا، مزایا و کاربرد چاپر کاهنده در UPS را بررسی می‌کنیم.

چاپر کاهنده یا Buck Chopper چیست؟

چاپر کاهنده نوعی مبدل DC به DC است که ولتاژ ورودی مستقیم را به ولتاژ مستقیم پایین‌تر تبدیل می‌کند. این مدار برخلاف رگولاتورهای خطی، انرژی اضافی را عمدتاً به گرما تبدیل نمی‌کند؛ در عوض، با کلیدزنی سریع قطعات نیمه‌هادی مانند MOSFET یا IGBT، ولتاژ خروجی را کنترل می‌کند.

به همین دلیل، چاپرهای کاهنده معمولاً راندمان بالایی دارند و در تجهیزات حساسی مانند UPS، سیستم‌های خورشیدی، منابع تغذیه سوئیچینگ، خودروهای برقی و تجهیزات مخابراتی به کار می‌روند.

رابطه ایده‌آل ولتاژ در یک چاپر کاهنده به صورت زیر بیان می‌شود:

Vout=D×Vin ​

در این فرمول:

• Vout​: ولتاژ خروجی
• Vin​: ولتاژ ورودی
• D: ضریب سیکل کاری یا Duty Cycle

بنابراین، با تغییر ضریب سیکل کاری کلید الکترونیکی، می‌توان ولتاژ خروجی را تنظیم کرد.

نقش و عملکرد چاپر کاهنده در یو پی اس چیست؟

در یک UPS، ولتاژ باتری یا باس DC همیشه دقیقاً برابر با ولتاژ موردنیاز همه بخش‌ها نیست. برای مثال، ولتاژ مجموعه باتری ممکن است 48، 96، 192 یا 240 ولت DC باشد؛ در حالی که مدار کنترل، فن، رله‌ها، ماژول مانیتورینگ یا برخی بخش‌های داخلی به ولتاژهای پایین‌تری مانند 12، 24 یا 48 ولت نیاز دارند.

در چنین شرایطی، چاپر کاهنده در UPS وظیفه دارد ولتاژ DC را با دقت و راندمان بالا کاهش دهد. در نتیجه، اجزای داخلی دستگاه در محدوده ولتاژ مناسب کار می‌کنند و احتمال خرابی ناشی از افزایش ولتاژ کاهش پیدا می‌کند.

علاوه بر این، در برخی طراحی‌های UPS، مدار Buck Chopper می‌تواند در مدیریت شارژ باتری، تثبیت ولتاژ باس DC یا تغذیه بارهای DC داخلی نیز نقش داشته باشد.

نحوه نقش و عملکرد چاپر کاهنده در یو پی اس

عملکرد چاپر کاهنده بر پایه کلیدزنی سریع است. ابتدا ولتاژ DC ورودی وارد مدار می‌شود. سپس یک کلید الکترونیکی مانند MOSFET با فرکانس بالا روشن و خاموش می‌شود. مدت زمان روشن بودن این کلید نسبت به کل دوره کلیدزنی، همان Duty Cycle را تشکیل می‌دهد.

برای مثال، اگر ولتاژ ورودی 100 ولت DC باشد و Duty Cycle روی 0.5 تنظیم شود، ولتاژ خروجی ایده‌آل تقریباً 50 ولت خواهد بود.

البته خروجی اولیه ناشی از کلیدزنی، حالت پالسی دارد. به همین علت، از سلف، خازن و دیود یا MOSFET سنکرون برای صاف‌کردن جریان و ولتاژ استفاده می‌شود. در نهایت، ولتاژ DC پایدارتر و مناسب‌تری در اختیار مصرف‌کننده قرار می‌گیرد.

به‌طور کلی، مراحل عملکرد چاپر کاهنده در UPS عبارت‌اند از:

1. دریافت ولتاژ DC از باتری یا باس DC
2. کلیدزنی سریع توسط MOSFET یا IGBT
3. ذخیره و انتقال انرژی از طریق سلف
4. فیلترکردن نوسانات خروجی با خازن
5. کنترل ولتاژ خروجی از طریق مدار فیدبک
6. تأمین ولتاژ پایدار برای بخش‌های داخلی UPS

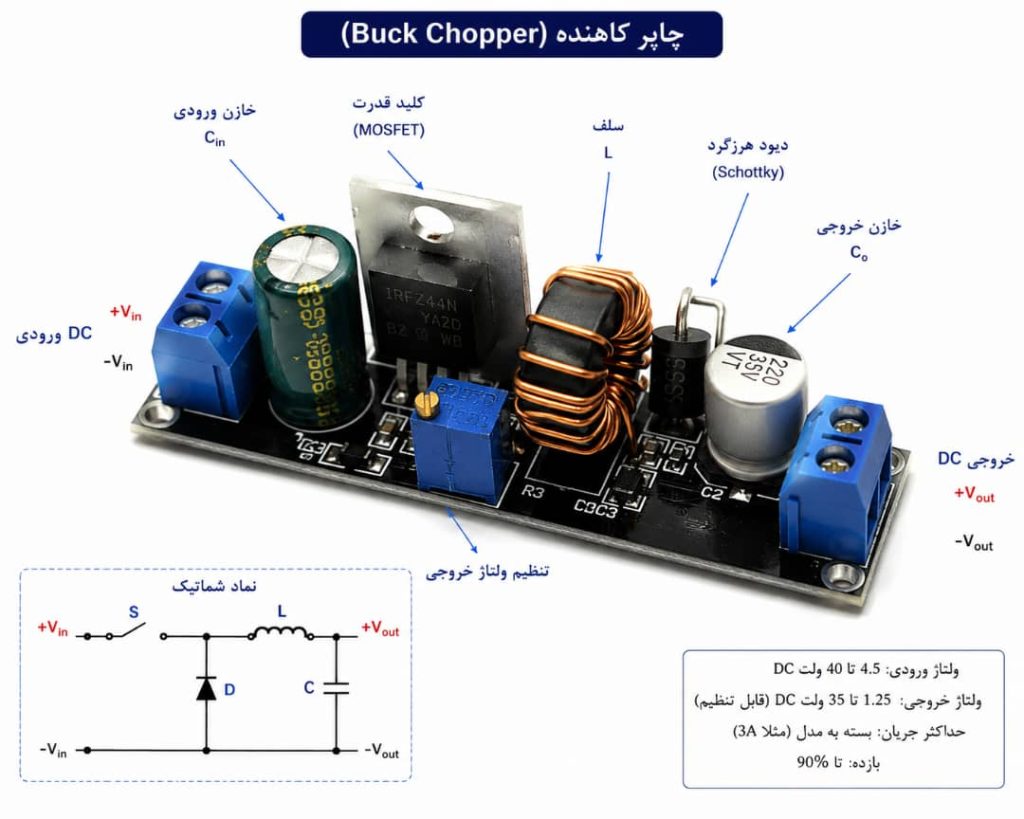

اجزای اصلی مدار چاپر کاهنده

یک مدار چاپر کاهنده در UPS معمولاً از چند جزء اصلی تشکیل می‌شود:

1. کلید الکترونیکی

کلید الکترونیکی معمولاً MOSFET یا IGBT است. این قطعه با سرعت بالا قطع و وصل می‌شود و میزان انتقال انرژی را کنترل می‌کند.

2. دیود هرزگرد یا کلید سنکرون

در زمان خاموش‌بودن کلید اصلی، مسیر جریان سلف باید حفظ شود. دیود هرزگرد این مسیر را فراهم می‌کند. در مدل‌های پیشرفته‌تر، به جای دیود از MOSFET سنکرون استفاده می‌شود تا تلفات کاهش یابد.

3. سلف

سلف انرژی را در زمان روشن‌بودن کلید ذخیره می‌کند و در زمان خاموش‌بودن کلید آن را به بار منتقل می‌نماید. در نتیجه، جریان خروجی یکنواخت‌تر می‌شود.

4. خازن خروجی

خازن خروجی وظیفه کاهش ریپل ولتاژ و تثبیت بیشتر خروجی DC را بر عهده دارد. این موضوع در UPS اهمیت زیادی دارد؛ زیرا نوسان ولتاژ می‌تواند عملکرد مدارهای حساس را مختل کند.

5. کنترلر PWM

کنترلر PWM با بررسی ولتاژ خروجی، Duty Cycle را تغییر می‌دهد. به این ترتیب، حتی اگر ولتاژ ورودی باتری تغییر کند، ولتاژ خروجی تا حد امکان ثابت باقی می‌ماند.

چرا از چاپر کاهنده در یو پی اس استفاده می‌شود؟

استفاده از نقش و عملکرد چاپر کاهنده در یو پی اس مزایای مهمی دارد. نخست اینکه این مدار می‌تواند ولتاژ را با راندمان بالا کاهش دهد. در نتیجه، انرژی باتری کمتر هدر می‌رود و زمان پشتیبانی UPS افزایش پیدا می‌کند.

دوم اینکه، کنترل ولتاژ در این روش دقیق‌تر است. این ویژگی برای حفاظت از مدارهای کنترلی، بردهای الکترونیکی، فن‌ها، ماژول‌های ارتباطی و تجهیزات جانبی UPS اهمیت زیادی دارد.

از سوی دیگر، چاپر کاهنده نسبت به روش‌های خطی، گرمای کمتری تولید می‌کند. بنابراین، نیاز به هیت‌سینک‌های بزرگ کاهش می‌یابد و طراحی دستگاه می‌تواند فشرده‌تر و اقتصادی‌تر باشد.

مزایای نقش و عملکرد چاپر کاهنده در یو پی اس

مهم‌ترین مزایای استفاده از چاپر کاهنده در UPS عبارت‌اند از:

• راندمان بالا: کاهش تلفات انرژی در مقایسه با رگولاتورهای خطی
• کنترل دقیق ولتاژ: تنظیم خروجی متناسب با نیاز مدارهای داخلی
• کاهش تولید حرارت: افزایش عمر قطعات و کاهش فشار حرارتی
• پایداری بیشتر سیستم: جلوگیری از اعمال ولتاژ نامناسب به تجهیزات داخلی
• افزایش بهره‌وری باتری: استفاده بهینه‌تر از انرژی ذخیره‌شده
• ابعاد کوچک‌تر مدار: امکان طراحی UPSهای کم‌حجم‌تر
• امکان کنترل هوشمند: قابلیت اتصال به میکروکنترلر و سیستم‌های مانیتورینگ

کاربردهای چاپر کاهنده در یو پی اس

چاپر کاهنده می‌تواند در بخش‌های مختلف UPS استفاده شود. البته نوع کاربرد آن به معماری دستگاه، توان UPS و طراحی سازنده بستگی دارد.

برخی از کاربردهای متداول عبارت‌اند از:

• تأمین ولتاژ پایین برای برد کنترل UPS
• تغذیه مدارهای مانیتورینگ و نمایشگر
• تأمین برق فن‌های خنک‌کننده
• ایجاد ولتاژهای 12، 24 یا 48 ولت از باس DC با ولتاژ بالاتر
• کنترل و تنظیم ولتاژ در سیستم‌های شارژ باتری
• تغذیه تجهیزات جانبی در UPSهای صنعتی
• کمک به مدیریت انرژی در UPSهای آنلاین و ماژولار

به‌علاوه، در UPSهای پیشرفته، مدارهای چاپر ممکن است در کنار مبدل‌های افزاینده، اینورترها و رکتیفایرها برای ایجاد یک ساختار تبدیل توان دقیق و هوشمند به کار گرفته شوند.

تفاوت چاپر کاهنده و چاپر افزاینده در یو پی اس

چاپر کاهنده و چاپر افزاینده هر دو از مبدل‌های DC به DC هستند؛ اما عملکرد یکسانی ندارند.

در واقع، اگر ولتاژ باتری UPS از ولتاژ موردنیاز یک بخش بیشتر باشد، از چاپر کاهنده استفاده می‌شود. در مقابل، اگر لازم باشد ولتاژ باتری به سطح بالاتری برسد، چاپر افزاینده انتخاب مناسب‌تری خواهد بود.

نکات مهم در طراحی و انتخاب چاپر کاهنده برای UPS

طراحی یا انتخاب یک چاپر کاهنده مناسب برای UPS نیازمند بررسی چند عامل مهم است. نادیده‌گرفتن این موارد می‌تواند موجب کاهش راندمان، داغ‌شدن مدار، ناپایداری خروجی یا خرابی قطعات شود.

توان و جریان خروجی

مدار چاپر باید توان موردنیاز بار را تأمین کند. همچنین، قطعاتی مانند MOSFET، دیود، سلف و خازن باید توانایی تحمل جریان کاری و جریان‌های لحظه‌ای را داشته باشند.

محدوده ولتاژ ورودی

ولتاژ باتری UPS در زمان شارژ کامل، دشارژ یا تغییر بار ثابت نیست. بنابراین، چاپر کاهنده باید بتواند در کل محدوده ولتاژ ورودی، خروجی مطلوب را حفظ کند.

راندمان انرژی

هرچه راندمان مبدل بیشتر باشد، اتلاف انرژی و تولید حرارت کمتر خواهد بود. به همین دلیل، انتخاب قطعات با مقاومت داخلی پایین و طراحی صحیح مسیرهای PCB اهمیت زیادی دارد.

سیستم خنک‌کاری

در UPSهای توان بالا، حتی تلفات کم نیز می‌تواند گرمای قابل‌توجهی تولید کند. بنابراین، استفاده از هیت‌سینک، فن یا طراحی حرارتی مناسب ضروری است.

حفاظت‌های الکتریکی

چاپر کاهنده مناسب باید دارای حفاظت در برابر اضافه‌جریان، اتصال کوتاه، اضافه‌ولتاژ، افزایش دما و افت ولتاژ ورودی باشد. این حفاظت‌ها به افزایش ایمنی و طول عمر UPS کمک می‌کنند.

خرابی چاپر کاهنده در یو پی اس چه علائمی دارد؟

خرابی در مدار چاپر کاهنده می‌تواند عملکرد بخش‌های مختلف UPS را مختل کند. البته تشخیص قطعی باید توسط تعمیرکار متخصص و با تجهیزات اندازه‌گیری انجام شود؛ با این حال، برخی نشانه‌ها می‌توانند احتمال وجود ایراد در این بخش را نشان دهند:

• روشن‌نشدن کامل UPS
• خاموش‌شدن ناگهانی دستگاه
• خطای ولتاژ یا خطای داخلی روی نمایشگر
• کارنکردن فن یا مدار کنترل
• داغ‌شدن غیرعادی برد الکترونیکی
• ناپایداری ولتاژ داخلی
• سوختن فیوز، MOSFET یا قطعات اطراف مبدل

از آنجا که UPS با ولتاژهای خطرناک و باتری‌های پرانرژی سروکار دارد، تعمیر چاپر کاهنده باید توسط فرد دارای دانش الکترونیک قدرت انجام شود.

نتیجه‌گیری

چاپر کاهنده در UPS یکی از مدارهای کلیدی برای کاهش، کنترل و تثبیت ولتاژ DC است. این مبدل با استفاده از کلیدزنی سریع و کنترل PWM، ولتاژ بالای باتری یا باس DC را به سطح مناسب برای بخش‌های داخلی دستگاه تبدیل می‌کند.

راندمان بالا، کاهش گرما، کنترل دقیق ولتاژ و کمک به استفاده بهینه از انرژی باتری، از مهم‌ترین مزایای Buck Chopper در یو پی اس به شمار می‌روند. در نتیجه، انتخاب طراحی مناسب، استفاده از قطعات باکیفیت و درنظرگرفتن حفاظت‌های لازم، تأثیر مستقیمی بر پایداری و عمر مفید UPS خواهد داشت.
