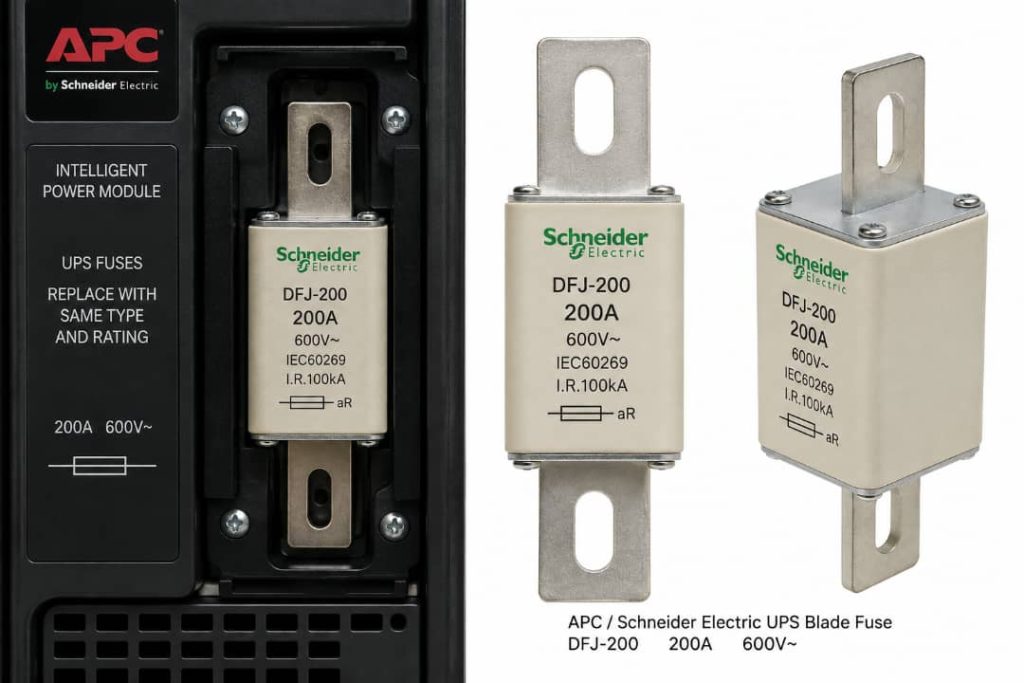

فیوز کاردی یا تیغه ای در یو پی اس
فیوز کاردی یا تیغهای در یو پی اس چیست؟ بررسی کاربرد و علائم خرابی
یکی از قطعات مهم حفاظتی سیستم برق اضطراری فیوز کاردی یا تیغهای در یو پی اس به شمار میرود. این قطعه از مدارهای داخلی دستگاه در برابر جریان بیش از حد، اتصال کوتاه و آسیبهای الکتریکی محافظت میکند.
فیوز تیغهای هنگام عبور جریان غیرمجاز، مسیر برق را قطع میکند. درنتیجه، جریان اضافی به برد کنترل، باتری، ترانس، IGBT و سایر قطعات حساس UPS آسیب نمیرساند.
چه وظیفه ای فیوز کاردی یا تیغهای در یو پی اس دارد؟
فیوز تیغهای جریان برق را کنترل نمیکند؛ بلکه در شرایط خطرناک، مسیر عبور جریان را قطع میکند. زمانی که جریان از مقدار استاندارد بیشتر شود، سیم داخلی فیوز حرارت میبیند و ذوب میشود. این فرایند، مدار را از منبع جریان جدا میکند.
به همین دلیل، فیوز کاردی نقش یک محافظ سریع را در UPS ایفا میکند. این قطعه از گسترش خرابی در مدار جلوگیری میکند و هزینه تعمیر دستگاه را کاهش میاز تجهیزات حساس مانند سرورها، سیستم در UPS اهمیت دارد؟
UPS برق موردنیاز تجهیزات حساس مانند سرورها، سیستمهای حفاظتی، تجهیزات پزشکی و دستگاههای مخابراتی را تأمین میکند. هرگونه اتصال کوتاه یا جریان اضافی میتواند عملکرد این تجهیزات را مختل کند.
فیوز کاردی در چنین شرایطی مسیر جریان را قطع میکند.
بنابراین، این قطعه از بخشهای زیر در برابر آسیب محافظت میکند:
- برد قدرت
- برد کنترل
- باتریها
- ترانسفورماتور
- ماژولهای IGBT
- دیودها و یکسوسازها
- خازنهای بخش DC Link
در نتیجه، یک فیوز مناسب میتواند از خرابی گسترده در UPS جلوگیری کند.
انواع فیوز کاردی یا تیغهای در یو پی اس
تولیدکنندگان، فیوزهای کاردی را بر اساس جریان، ولتاژ، اندازه و سرعت قطع طراحی میکنند. هر مدل، کاربرد مشخصی در مدار UPS دارد.
فیوز تیغهای کمجریان
این مدل برای مدارهای کنترلی و بخشهایی با مصرف جریان پایین کاربرد دارد. فیوز کمجریان معمولاً ابعاد کوچکتری دارد و از قطعات حساس برد کنترل محافظت میکند.
فیوز تیغهای میانجریان
این فیوز در مسیرهای اصلی برخی UPSهای کوچک و متوسط کاربرد دارد. مقدار آمپر این مدل باید با مشخصات فنی دستگاه هماهنگ باشد.
فیوز تیغهای پرجریان
UPSهای توان بالا برای حفاظت مسیرهای قدرت به فیوزهای پرجریان نیاز دارند. این فیوزها ابعاد بزرگتری دارند و جریان بیشتری را تحمل میکنند.
نکته مهم:
اندازه ظاهری فیوز، معیار مناسبی برای انتخاب آن نیست. شما باید مقدار آمپر، ولتاژ، قدرت قطع و مشخصات فنی فیوز را با اطلاعات درجشده روی دستگاه تطبیق دهید.
علائم خرابی فیوز کاردی یا تیغه ای در یو پی اس
سوختن فیوز تیغهای معمولاً عملکرد UPS را مختل میکند.
نشانههای زیر میتوانند خرابی فیوز را نشان دهند:
- UPS روشن نمیشود.
- دستگاه خروجی برق ندارد.
- UPS ناگهان خاموش میشود.
- پنل دستگاه خطا نشان میدهد.
- فیوز پس از اتصال بار دوباره میسوزد.
- اطراف فیوز بوی سوختگی به مشام میرسد.
- بخشی از مدار قدرت کار نمیکند.
البته هرکدام از این علائم میتواند علت دیگری نیز داشته باشد. برای مثال، خرابی باتری، IGBT، دیود، خازن یا برد کنترل هم میتواند عملکرد UPS را مختل کند.
چگونه فیوز کاردی یا تیغهای یو پی اس را بررسی کنیم؟
برای بررسی فیوز، ابتدا UPS را خاموش کنید. سپس دوشاخه دستگاه را از برق جدا کنید و اتصال باتریها را نیز قطع نمایید. پس از رعایت کامل نکات ایمنی، فیوز را از محل خود خارج کنید.
در مرحله بعد، مولتیمتر را روی حالت تست پیوستگی یا مقاومت قرار دهید. سپس پرابهای مولتیمتر را به دو تیغه فیوز وصل کنید.
- اگر مولتیمتر پیوستگی مدار را نشان دهد، فیوز سالم است.
- اگر مولتیمتر عدد بینهایت یا مدار باز را نشان دهد، فیوز سوخته است.
هرگز هنگام روشن بودن UPS یا اتصال باتری، فیوز را بررسی نکنید. مدار داخلی UPS میتواند ولتاژ خطرناکی ایجاد کند.
چرا فیوز کاردی یا تیغه ای یو پی اس میسوزد؟
فیوز معمولاً به دلیل عبور جریان غیرمجاز از مدار میسوزد.
مهمترین دلایل سوختن فیوز عبارتاند از:
- اتصال کوتاه در مدار
- افزایش بیش از حد بار خروجی
- خرابی IGBT
- خرابی دیود یا یکسوساز
- اتصال نادرست باتری
- خرابی خازنهای قدرت
- نوسان شدید جریان ورودی
- شل شدن اتصالات فیوز
- انتخاب فیوز با آمپر نامناسب
- خرابی برد قدرت یا برد کنترل
بنابراین، فقط تعویض فیوز مشکل را حل نمیکند. تکنسین باید علت اصلی سوختن فیوز را پیدا کند. در غیر این صورت، فیوز جدید نیز پس از مدت کوتاهی از کار میافتد.
نکات مهم برای تعویض فیوز کاردی یا تیغه ای یو پی اس
هنگام تعویض فیوز تیغهای، چند نکته مهم را رعایت کنید:
- مقدار آمپر فیوز جدید را با فیوز قبلی تطبیق دهید.
- ولتاژ نامی فیوز جدید باید با ولتاژ مدار هماهنگ باشد.
- ابعاد و نوع پایه فیوز را بررسی کنید.
- از فیوز استاندارد و دارای کیفیت مناسب استفاده کنید کنید.
- فیوز جدید را با فشار مناسب داخل پایه قرار دهید.
- اتصالهای اط فیوز را از نظر شل بودن بررسی کنید.
- قبل از راهاندازی UPS، علت سوختن فیوز قبلی را پیدا کنید.
- در صورت تکرار سوختن فیوز، از تعمیرکار متخصص کمک بگیرید.
هرگز یک سیم، ورق فلزی یا فیوز با آمپر بالاتر را جایگزین فیوز اصلی نکنید. این کار میتواند جریان خطرناک را به مدار وارد کند و به برد قدرت یا باتریها آسیب بزند.
تفاوت فیوز کاردی با فیوز شیشهای و سرامیکی
فیوز کاردی ساختار متفاوتی با فیوزهای شیشهای و سرامیکی دارد. این فیوز معمولاً از بدنه مقاوم و تیغههای فلزی تشکیل میشود. همین ساختار، نصب و تعویض آن را در بسیاری از UPSها آسان میکند.
فیوزهای شیشهای بیشتر در مدارهای کمجریان کاربرد دارند. فیوزهای سرامیکی نیز در برخی مدارهای خاص، عملکرد مناسبی ارائه میدهند. در مقابل، فیوز کاردی برای مسیرهایی با جریان بالاتر گزینه مناسبتری محسوب میشود.
انتخاب نوع فیوز باید بر اساس طراحی مدار و مشخصات فنی UPS انجام شود. هیچ نوع فیوزی برای تمام مدلهای UPS مناسب نیست.
هنگام خرید فیوز کاردی یا تیغه ای یو پی اس به چه نکاتی توجه کنیم؟
پیش از خرید فیوز تیغهای، اطلاعات زیر را از روی فیوز قبلی یا دفترچه راهنمای UPS بررسی کنید:
- جریان نامی برحسب آمپر
- ولتاژ نامی
- ابعاد بدنه
- فاصله بین تیغهها
- سرعت قطع
- قدرت قطع اتصال کوتاه
- نوع کاربرد در مدار
- برند و کیفیت ساخت
همچنین، خرید فیوز از فروشگاه معتبر اهمیت زیادی دارد. فیوزهای بیکیفیت ممکن است در زمان مناسب مسیر جریان را قطع نکنند و خسارت بیشتری به UPS وارد کنند.
آیا هر فیوز کاردی یا تیغهای برای یو پی اس مناسب است؟
خیر. هر فیوز تیغهای ویژگیهای فنی متفاوتی دارد. یک فیوز ممکن است از نظر اندازه با فیوز اصلی یکسان باشد، اما آمپر، ولتاژ یا قدرت قطع متفاوتی داشته باشد.
به همین دلیل، هنگام خرید باید تمام مشخصات فیوز را بررسی کنید. استفاده از فیوز نامناسب میتواند باعث خاموشی مکرر UPS، داغ شدن مدار و حتی آتشسوزی شود.
نکات ایمنی هنگام کار با فیوز UPS
UPS حتی پس از قطع برق شهر، انرژی را در باتریها و خازنهای داخلی ذخیره میکند. به همین دلیل، کاربر نباید بدون دانش فنی، درپوش دستگاه را باز کند.
پیش از بررسی یا تعویض فیوز، اقدامات زیر را انجام دهید:
- UPS را خاموش کنید.
- اتصال برق شهر را قطع کنید.
- باتریها را از مدار جدا کنید.
- چند دقیقه برای تخلیه خازنها صبر کنید.
- از ابزار عایق استفاده کنید.
- هنگام کار، دستکش و تجهیزات ایمنی مناسب بپوشید.
اگر درباره مدار داخلی UPS دانش کافی ندارید، تعمیر دستگاه را به تکنسین متخصص بسپارید.
ارزیابی نهایی
فیوز کاردی یا تیغهای در UPS از مدارهای حساس دستگاه در برابر جریان اضافی و اتصال کوتاه محافظت میکند. این قطعه، هنگام تشخیص جریان غیرمجاز، مسیر برق را قطع میکند و مانع گسترش آسیب در بخشهای مختلف UPS میشود.
شناخت علائم سوختن فیوز، انتخاب فیوز مناسب و رعایت اصول ایمنی، عمر UPS را افزایش میدهد و هزینه تعمیرات را کاهش میدهد. بااینحال، تعویض فیوز بهتنهایی همیشه مشکل را حل نمیکند. اگر فیوز دوباره بسوزد، تکنسین باید بخشهایی مانند IGBT، دیود، خازن، باتری و برد قدرت را بررسی کند.
درنهایت، استفاده از فیوز استاندارد و هماهنگ با مشخصات UPS، بهترین راه برای حفظ ایمنی دستگاه و تجهیزات متصل به آن است.
