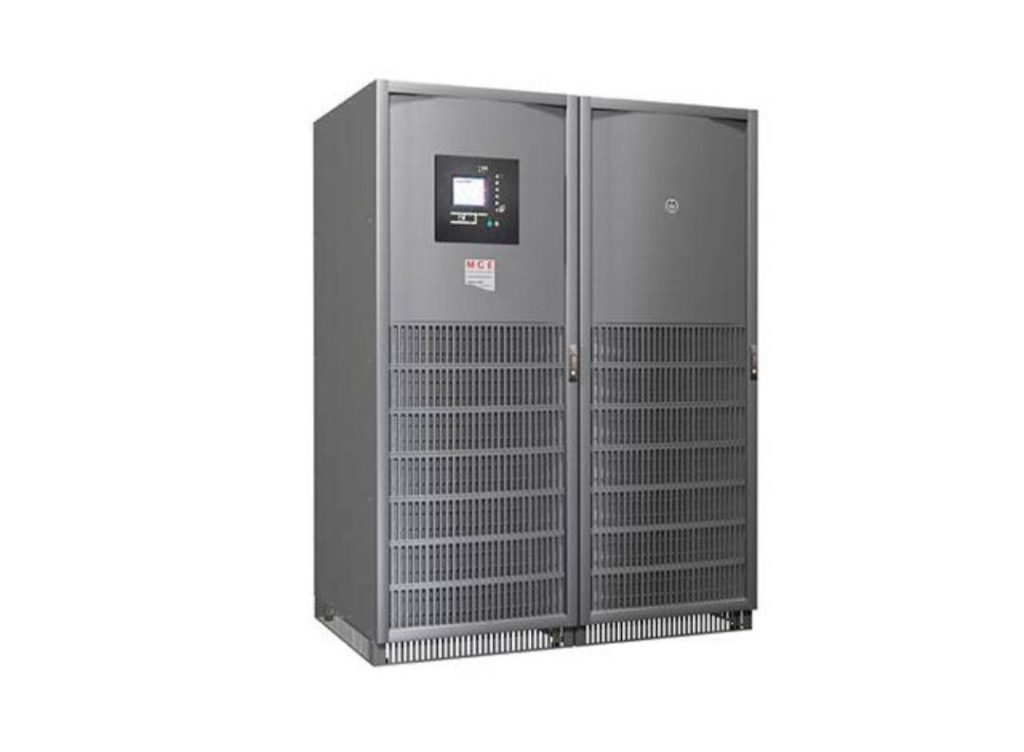

کاربرد یو پی اس ایستاده

یو پی اس ایستاده چیست؟

نوعی منبع تغذیه بدون وقفه یو پی اس ایستاده یا Tower UPS است که به‌صورت عمودی روی زمین یا سطحی مناسب قرار می‌گیرد. این دستگاه وظیفه دارد برق مورد نیاز تجهیزات را در زمان قطع یا نوسان برق تأمین کند. علاوه بر این، کاربرد یو پی اس ایستاده از تجهیزات الکترونیکی در برابر مشکلاتی مانند افت ولتاژ، افزایش ولتاژ، نویز، اتصال کوتاه و قطعی ناگهانی برق محافظت می‌کند.

در بسیاری از سازمان‌ها، شرکت‌ها، فروشگاه‌ها، مراکز درمانی و اتاق‌های سرور، تجهیزات حساسی وجود دارد که خاموش شدن ناگهانی آن‌ها می‌تواند باعث از دست رفتن اطلاعات یا توقف فعالیت مجموعه شود. بنابراین، استفاده از یک یو پی اس مناسب، نقش مهمی در افزایش پایداری سیستم برق ایفا می‌کند.

یو پی اس ایستاده به دلیل طراحی عمودی، برای محیط‌هایی مناسب است که فضای رک یا کابینت شبکه در اختیار ندارند. به همین دلیل، این مدل معمولاً در کنار سرورها، تجهیزات شبکه، دستگاه‌های اداری، سیستم‌های امنیتی و تجهیزات صنعتی نصب می‌شود.

یو پی اس ایستاده چگونه کار می‌کند؟

یو پی اس ایستاده معمولاً از چند بخش اصلی تشکیل شده است:

• باتری
• شارژر
• اینورتر
• مدار کنترل
• فیلترهای ورودی و خروجی
• سیستم حفاظت در برابر نوسان و اضافه‌بار
• نمایشگر یا پنل مدیریتی

در شرایط عادی، برق شهر پس از عبور از مدارهای حفاظتی به تجهیزات متصل منتقل می‌شود و هم‌زمان باتری نیز شارژ خواهد شد. بااین‌حال، هنگام قطع برق یا خارج شدن ولتاژ از محدوده استاندارد، یو پی اس وارد مدار می‌شود.

در این وضعیت، انرژی ذخیره‌شده در باتری به کمک اینورتر به برق AC تبدیل می‌شود. در نتیجه، تجهیزات بدون خاموش شدن به کار خود ادامه می‌دهند. البته مدت در نتیجه، تجهیزات بدون خاموش شدن به کار خود ادامه می‌دهند. البته مدت بستگی دارد.

مهم‌ترین اجزای یو پی اس ایستاده

۱. باتری یو پی اس

باتری، انرژی مورد نیاز برای ادامه کار تجهیزات هنگام قطع برق را ذخیره می‌کند. بیشتر یو پی اس‌های ایستاده از باتری‌های سیلد لید اسید یا باتری‌های لیتیومی استفاده می‌کنند.

ظرفیت باتری باید متناسب با توان تجهیزات انتخاب شود. اگر ظرفیت باتری کمتر از نیاز سیستم باشد، زمان پشتیبانی کاهش پیدا می‌کند. از طرف دیگر، استفاده از باتری بیش‌ازحد بزرگ نیز می‌تواند هزینه اولیه و هزینه نگهداری را افزایش دهد.

۲. اینورتر

اینورتر جریان مستقیم باتری را به جریان متناوب تبدیل می‌کند. کیفیت این بخش تأثیر مستقیمی بر کیفیت برق خروجی و عملکرد تجهیزات حساس دارد.

در مدل‌های پیشرفته‌تر، اینورتر موج سینوسی خالص تولید می‌کند. چنین خروجی‌ای برای سرورها، تجهیزات پزشکی، دستگاه‌های مخابراتی و سیستم‌های صنعتی گزینه مناسب‌تری است.

۳. شارژر

شارژر، باتری را پس از اتصال یو پی اس به برق شهر شارژ می‌کند. یک شارژر استاندارد باید جریان شارژ را کنترل کند تا از شارژ بیش‌ازحد یا آسیب به باتری جلوگیری شود.

۴. مدار کنترل

مدار کنترل، وضعیت برق ورودی، خروجی، باتری و میزان بار را بررسی می‌کند. همچنین در شرایطی مانند اضافه‌بار، اتصال کوتاه یا افزایش دما، اقدامات حفاظتی لازم را انجام می‌دهد.

۵. سیستم خنک‌کننده

یو پی اس در زمان فعالیت، به‌ویژه هنگام استفاده از باتری، گرما تولید می‌کند. به همین دلیل، بسیاری از مدل‌های ایستاده به فن خنک‌کننده مجهز هستند. عملکرد صحیح فن باعث افزایش طول عمر قطعاتی مانند خازن‌ها، IGBTها و بردهای الکترونیکی می‌شود.

انواع یو پی اس ایستاده

یو پی اس آفلاین

در یو پی اس آفلاین، تجهیزات در حالت عادی مستقیماً از برق شهر تغذیه می‌شوند. زمانی که برق قطع یا دچار اختلال شود، دستگاه به باتری سوئیچ می‌کند.

این مدل قیمت مناسب‌تری دارد و برای رایانه‌های شخصی، تجهیزات اداری و دستگاه‌هایی که حساسیت بسیار زیادی ندارند، کاربردی است. بااین‌حال، زمان انتقال آن به حالت باتری ممکن است برای بعضی تجهیزات حساس مناسب نباشد.

یو پی اس لاین اینتراکتیو

یو پی اس لاین اینتراکتیو علاوه بر تأمین برق پشتیبان، می‌تواند نوسانات معمول برق را نیز تا حدی اصلاح کند. این مدل به کمک مدار AVR، ولتاژ ورودی را تنظیم می‌کند.

به همین دلیل، یو پی اس لاین اینتراکتیو برای تجهیزات شبکه، سیستم‌های اداری، دستگاه‌های فروشگاهی و برخی سرورها گزینه مناسبی محسوب می‌شود.

یو پی اس آنلاین

یو پی اس آنلاین یا Double Conversion، بالاترین سطح حفاظت را ارائه می‌دهد. در این ساختار، برق ورودی ابتدا به جریان مستقیم و سپس به جریان متناوب تبدیل می‌شود. بنابراین، تجهیزات همواره برق تولیدشده توسط اینورتر را دریافت می‌کنند.

در نتیجه، تقریباً هیچ زمان انتقالی هنگام قطع برق وجود ندارد. به همین دلیل کاربرد، یو پی اس آنلاین ایستاده برای سرورها، تجهیزات پزشکی، دیتاسنترها، سیستم‌های مخابراتی و دستگاه‌های صنعتی حساس کاربرد بیشتری دارد.

مزایا و کاربرد یو پی اس ایستاده

اشغال فضای مناسب در محیط‌های بدون رک

یکی از مهم‌ترین مزایای یو پی اس ایستاده، امکان نصب آن روی زمین یا کنار تجهیزات است. بنابراین، برای مجموعه‌هایی که رک استاندارد ندارند، انتخاب مناسبی خواهد بود.

نصب و راه‌اندازی ساده

مدل‌های ایستاده معمولاً به‌صورت مستقل طراحی می‌شوند و به تجهیزات جانبی پیچیده‌ای برای نصب نیاز ندارند. در بسیاری از موارد، کافی است ورودی برق و تجهیزات مصرف‌کننده به شکل صحیح متصل شوند.

دسترسی آسان به دستگاه

در مدل ایستاده، پنل کنترل و بخش‌های قابل بررسی معمولاً در ارتفاع مناسبی قرار دارند. به همین دلیل، مشاهده وضعیت دستگاه و انجام سرویس‌های دوره‌ای ساده‌تر است.

امکان استفاده برای تجهیزات متنوع

از یو پی اس ایستاده می‌توان برای رایانه، سرور، تجهیزات شبکه، دوربین مداربسته، سیستم‌های امنیتی، دستگاه‌های پزشکی و تجهیزات صنعتی استفاده کرد. البته توان و نوع خروجی دستگاه باید با نیاز مصرف‌کننده هماهنگ باشد.

قابلیت اتصال باتری خارجی در برخی مدل‌ها

بعضی از یو پی اس‌های ایستاده امکان اتصال کابینت یا پک باتری خارجی را دارند. این ویژگی باعث می‌شود زمان پشتیبانی دستگاه افزایش پیدا کند.

حفاظت در برابر مشکلات برق

یک یو پی اس استاندارد فقط هنگام قطعی برق کاربرد ندارد. بلکه می‌تواند تجهیزات را در برابر افت ولتاژ، افزایش ولتاژ، نویز، اضافه‌بار و برخی اختلالات الکتریکی نیز محافظت کند.

معایب یو پی اس ایستاده

با وجود مزایای متعدد، یو پی اس ایستاده محدودیت‌هایی نیز دارد:

• در برخی محیط‌ها فضای بیشتری نسبت به مدل رکمونت اشغال می‌کند.
• برای نصب در رک طراحی نشده است.
• مدل‌های توان بالا ممکن است وزن زیادی داشته باشند.
• فن و قطعات داخلی آن به سرویس دوره‌ای نیاز دارند.
• قیمت مدل‌های آنلاین و توان بالا می‌تواند قابل توجه باشد.
• اگر تهویه مناسب وجود نداشته باشد، دمای داخلی افزایش پیدا می‌کند.

بنابراین، هنگام خرید باید علاوه بر قیمت، فضای نصب، توان مصرفی، نوع تجهیزات و شرایط محیط را نیز بررسی کرد.

تفاوت یو پی اس ایستاده و رکمونت

یو پی اس ایستاده به‌صورت عمودی طراحی شده و معمولاً روی زمین قرار می‌گیرد. در مقابل، یو پی اس رکمونت برای نصب داخل رک شبکه ساخته شده است.

در مجموع، اگر تجهیزات شما داخل رک نصب شده‌اند و مدیریت فضای رک اهمیت دارد، مدل رکمونت گزینه مناسب‌تری است. اما اگر دستگاه به‌صورت مستقل استفاده می‌شود یا رک در اختیار ندارید، یو پی اس ایستاده انتخاب منطقی‌تری خواهد بود.

راهنمای انتخاب یو پی اس ایستاده

۱. توان مصرفی تجهیزات را محاسبه کنید

برای انتخاب یو پی اس، ابتدا باید توان تجهیزات متصل را مشخص کنید. توان معمولاً با واحد وات یا ولت‌آمپر بیان می‌شود.

برای محاسبه تقریبی ظرفیت مورد نیاز می‌توان از رابطه زیر استفاده کرد:

برای مثال، اگر مجموع توان تجهیزات ۱۲۰۰ وات و ضریب توان ۰٫۸ باشد:

بااین‌حال، بهتر است یو پی اسی انتخاب شود که مقداری ظرفیت اضافی داشته باشد. معمولاً در نظر گرفتن حدود ۲۰ تا ۳۰ درصد ظرفیت رزرو، امکان توسعه آینده و عملکرد مطمئن‌تر را فراهم می‌کند.

۲. نوع خروجی را بررسی کنید

برای تجهیزات حساس، خروجی سینوسی خالص گزینه مناسب‌تری است. خروجی نامناسب ممکن است باعث ایجاد صدا، گرما یا اختلال در عملکرد آداپتورها و منابع تغذیه شود.

۳. زمان پشتیبانی را مشخص کنید

باید تعیین کنید تجهیزات پس از قطع برق چه مدت باید روشن بمانند. برای خاموش کردن صحیح سرور یا رایانه، چند دقیقه زمان کافی است؛ اما برای فعالیت مداوم تجهیزات، به باتری با ظرفیت بالاتر نیاز خواهید داشت.

۴. نوع فناوری یو پی اس را انتخاب کنید

برای کاربردهای عمومی، مدل آفلاین یا لاین اینتراکتیو ممکن است کافی باشد. در مقابل، برای دیتاسنتر، تجهیزات پزشکی و سیستم‌های حساس، یو پی اس آنلاین انتخاب مطمئن‌تری است.

۵. به قابلیت اتصال باتری خارجی توجه کنید

اگر احتمال افزایش زمان پشتیبانی وجود دارد، مدلی انتخاب کنید که از باتری خارجی پشتیبانی کند. این قابلیت در محیط‌های صنعتی و مراکز داده اهمیت بیشتری دارد.

۶. امکانات مدیریتی را بررسی کنید

برخی مدل‌ها به پورت USB، RS232، کارت شبکه، نرم‌افزار مانیتورینگ و قابلیت خاموش کردن خودکار سرورها مجهز هستند. این امکانات در مدیریت تجهیزات و اطلاع از وضعیت باتری بسیار مفیدند.

۷. شرایط محیط نصب را در نظر بگیرید

یو پی اس باید در محیطی خشک، خنک و دارای تهویه مناسب نصب شود. همچنین نباید دریچه‌های ورود و خروج هوا مسدود باشند. قرار دادن دستگاه در محیط بسیار گرم، مرطوب یا پر از گردوغبار می‌تواند عمر قطعات داخلی را کاهش دهد یو پی اس ایستاده برایستاده برای سرور و تجهیزات شبکه معمولاً به برق پایدار و بدون وقفه نیاز دارند. قطعی ناگهانی برق می‌تواند باعث خاموش شدن سرور، خراب شدن اطلاعات، اختلال در شبکه یا آسیب به تجهیزات ذخیره‌سازی شود.

برای چنین کاربردهایی، یو پی اس آنلاین ایستاده با خروجی سینوسی خالص انتخاب مناسبی است.

علاوه بر این، بهتر است دستگاه دارای قابلیت‌های زیر باشد:

• زمان انتقال بسیار کم یا نزدیک به صفر
• امکان اتصال باتری خارجی
• پشتیبانی از نرم‌افزار مدیریت
• هشدار صوتی و تصویری
• حفاظت در برابر اضافه‌بار
• قابلیت خاموش کردن خودکار سرورها
• امکان نصب کارت SNMP در مدل‌های مدیریتی

پیش از اتصال سرور به یو پی اس، توان مصرفی واقعی و جریان راه‌اندازی تجهیزات را بررسی کنید. همچنین، ظرفیت دستگاه نباید فقط بر اساس توان نامی سرور انتخاب شود؛ زیرا تجهیزات جانبی مانند سوئیچ، روتر، تجهیزات ذخیره‌سازی و مانیتور نیز باید در محاسبات لحاظ شوند.

نگهداری و سرویس یو پی اس ایستاده

نگهداری صحیح، عمر مفید یو پی اس و باتری را افزایش می‌دهد.

برای این منظور، اقدامات زیر را به‌صورت دوره‌ای انجام دهید:

• وضعیت ظاهری دستگاه را بررسی کنید.
• از مسدود نبودن دریچه‌های تهویه مطمئن شوید.
• دمای محیط را کنترل کنید.
• عملکرد آلارم‌ها و نمایشگر را بررسی کنید.
• ولتاژ ورودی و خروجی را اندازه‌گیری کنید.
• باتری را از نظر بادکردگی، نشتی یا تغییر شکل بررسی کنید.
• اتصالات باتری و ترمینال‌ها را کنترل کنید.
• زمان پشتیبانی باتری را به‌صورت دوره‌ای آزمایش کنید.
• گردوغبار روی فن و دریچه‌های تهویه را پاک کنید.
• گزارش خطاهای ثبت‌شده را بررسی کنید.

باتری یو پی اس معمولاً عمر محدودی دارد و پس از چند سال باید تعویض شود. البته عمر دقیق باتری به دمای محیط، تعداد دفعات قطع برق، کیفیت شارژر و میزان بار متصل بستگی دارد.

علائم خرابی یو پی اس ایستاده

برخی نشانه‌ها می‌توانند بیانگر وجود مشکل در یو پی اس باشند:

• خاموش شدن سریع دستگاه پس از قطع برق
• شنیده شدن صدای غیرعادی از فن
• گرم شدن بیش از حد بدنه
• نمایش خطای باتری
• بوی سوختگی
• تغییر شکل یا بادکردگی باتری
• قطع و وصل شدن مکرر خروجی
• روشن شدن چراغ اضافه‌بار
• ایجاد صدای غیرعادی از تر داخلی

قطعات داخلی

• شارژ نشدن باتری

در صورت مشاهده این علائم، بهتر است دستگاه توسط تکنسین متخصص بررسی شود. باز کردن یو پی اس بدون رعایت نکات ایمنی می‌تواند خطر برق‌گرفتگی ایجاد کند؛ زیرا حتی پس از قطع برق، خازن‌ها و باتری‌ها ممکن است دارای انرژی الکتریکی باشند.

قیمت یو پی اس ایستاده به چه عواملی بستگی دارد؟

قیمت یو پی اس ایستاده به عوامل مختلفی وابسته است.

مهم‌ترین عوامل عبارت‌اند از:

• توان دستگاه
• آنلاین یا آفلاین بودن یو پی اس
• ظرفیت و نوع باتری
• امکان اتصال باتری خارجی
• برند و کیفیت قطعات
• نوع موج خروجی
• مدت زمان گارانتی
• امکانات مدیریتی
• تعداد و نوع خروجی‌ها
• قابلیت نصب کارت شبکه
• کیفیت خدمات پس از فروش

بنابراین، ارزان‌ترین مدل همیشه مناسب‌ترین انتخاب نیست. بهتر است قیمت را در کنار کیفیت، توان واقعی، خدمات پس از فروش و هزینه تعویض باتری بررسی کنید.

آیا خرید یو پی اس ایستاده ارزش دارد؟

اگر تجهیزات شما به برق پایدار نیاز دارند، خرید یو پی اس ایستاده می‌تواند از خسارت‌های ناشی از قطعی و نوسان برق جلوگیری کند. این موضوع به‌ویژه برای سرورها، سیستم‌های حسابداری، تجهیزات شبکه، دوربین‌های مداربسته، دستگاه‌های پزشکی و تجهیزات صنعتی اهمیت دارد.

بااین‌حال، انتخاب دستگاه باید بر اساس نیاز واقعی انجام شود. انتخاب یو پی اس با توان کمتر از نیاز تجهیزات، باعث اضافه‌بار و کاهش عمر دستگاه می‌شود. از طرف دیگر، خرید مدل بسیار قدرتمند بدون توجه به نوع کاربرد، هزینه اضافی ایجاد می‌کند.

جمع‌بندی و نتیجه‌گیری

کاربرد یو پی اس ایستاده یک راهکار برای تأمین برق بدون وقفه و محافظت از تجهیزات الکترونیکی است. این دستگاه در زمان قطعی برق، انرژی مورد نیاز تجهیزات را از باتری تأمین می‌کند و در شرایط عادی نیز می‌تواند از سیستم در برابر نوسانات، نویز و اختلالات برق محافظت کند.

مدل‌های ایستاده برای محیط‌هایی مناسب هستند که رک شبکه در دسترس نیست یا تجهیزات به‌صورت مستقل نصب شده‌اند. همچنین، در صورت انتخاب توان مناسب، خروجی سینوسی خالص و باتری با ظرفیت کافی، می‌توان از آن‌ها برای سرورها، تجهیزات شبکه، سیستم‌های امنیتی، دستگاه‌های اداری و تجهیزات صنعتی استفاده کرد.

پیش از خرید یو پی اس ایستاده باید توان مصرفی، زمان پشتیبانی، نوع فناوری، کیفیت خروجی، امکان اتصال باتری خارجی و شرایط امکان اتصال باتری خارجی و شرایط نصب بررسی شود. علاوه بر این، سرو به‌موقع باتری نقش مهمی در عملکرد مطمئن دستگاه دارد. در نهایت، بهترین کاربرد یو پی اس ایستاده مدلی است که با نیاز واقعی تجهیزات، شرایط محیط و بودجه شما هماهنگ باشد.
