نقش ارت (Earth/Ground) در ایمنی یو پی اس

سیستم ارتینگ چیست و چه نقشی در ایمنی یو پی اس (UPS) دارد؟

ارت (Earth/Ground) در سیستم‌های برق، فقط یک «سیم اضافه» نیست؛ بلکه یکی از مهم‌ترین پایه‌های ایمنی جانی، حفاظت تجهیزات و پایداری عملکرد نقش ارت (Earth/Ground) در ایمنی یو پی اس محسوب می‌شود. به‌ویژه در محیط‌هایی مثل اتاق سرور، مراکز داده، بیمارستان‌ها و خطوط صنعتی، کیفیت ارتینگ می‌تواند تفاوت بین یک سیستم پایدار و یک حادثه جدی باشد.

در ادامه، به‌صورت مرحله‌ای و با زبانی کاربردی بررسی می‌کنیم که ارت در UPS چه نقشی دارد و چرا اجرای صحیح آن، هم امنیت را بالا می‌برد و هم خطاهای رایج را کم می‌کند.

بررسی مفهوم اتصال زمین و نقش ارت در ایمنی تجهیزات یو پی اس

ارت یعنی ایجاد یک مسیر کم‌مقاومت برای انتقال جریان‌های خطا و نشتی به زمین؛ بنابراین در صورت بروز مشکل، جریان خطرناک از بدن انسان یا از مسیرهای حساس عبور نمی‌کند.

از طرف دیگر، UPS به‌عنوان تجهیزی که هم با ورودی برق شهر و هم با باتری و اینورتر درگیر است، می‌تواند در شرایط خاص نشتی جریان داشته باشد یا در زمان خطا، بدنه فلزی آن دارای پتانسیل خطرناک شود. پس، ارت مناسب کمک می‌کند تا:

• کلیدهای حفاظتی (RCD/RCBO/MCB) درست و سریع عمل کنند؛
• ولتاژ تماس روی بدنه UPS کاهش یابد؛
• نویز و تداخل الکترومغناطیسی کمتر شود؛
• و در نهایت آسیب به تجهیزات متصل کاهش پیدا کند.

نقش ارت (Earth/Ground) در ایمنی یو پی اس و پیشگیری از خطر برق‌گرفتگی

اولین و مهم‌ترین نقش ارت در UPS، ایمنی افراد است. اگر به هر دلیل فاز با بدنه فلزی تماس پیدا کند (مثلاً خرابی عایق، رطوبت، آسیب کابل، خطای داخلی)، بدنه می‌تواند برق‌دار شود.

اما وقتی ارت درست باشد:

• جریان خطا از مسیر ارت عبور می‌کند؛
• در نتیجه تجهیزات حفاظتی سریع قطع می‌کنند؛
• و احتمال برق‌گرفتگی به‌شدت کاهش می‌یابد.

بنابراین، ارت استاندارد یعنی کاهش ریسک حادثه؛ به‌خصوص در فضاهایی که افراد دائماً با رک‌ها، کیس‌ها یا تابلو برق در تماس‌اند.

نقش سیستم ارت در ایمنی عملکرد فیوزها و کلیدهای حفاظتی یو پی اس

ممکن است UPS شما فیوز/کلید حفاظتی داشته باشد، اما با ارت ضعیف یا قطع، این حفاظت‌ها همیشه «مؤثر» نیستند.

زیرا برای عملکرد درست RCD/RCBO، وجود مسیر نشتی مناسب اهمیت دارد.

در واقع:

• اگر ارت وجود نداشته باشد یا مقاومتش بالا باشد،
• جریان خطا ممکن است به حدی نرسد که کلید حفاظتی عمل کند،
• و سیستم در وضعیت خطرناک باقی بماند.

پس، ارت خوب = عملکرد درست حفاظت‌ها و در نتیجه قطع سریع‌تر در شرایط غیرعادی.

نقش ارتینگ در حفاظت از UPS در برابر صاعقه و نوسانات ولتاژ

علاوه بر ایمنی، ارت روی کیفیت برق هم اثر دارد. UPSها، مخصوصاً مدل‌های آنلاین (Double Conversion)، به دلیل سوئیچینگ داخلی و فیلترهای EMI/RFI، می‌توانند نسبت به کیفیت زمین حساس باشند.

اگر ارت ضعیف باشد:

• نویز بیشتر به سیستم تزریق می‌شود؛
• احتمال خطاهای «Ground Fault»، «EMI» یا رفتارهای ناپایدار افزایش می‌یابد؛
• تجهیزات شبکه/سرور ممکن است ریست شوند یا خطاهای ارتباطی بدهند.

در مقابل، ارت مناسب و هم‌بندی صحیح (Bonding) باعث می‌شود:

• سطح مرجع ولتاژ پایدارتر باشد،
• نویزهای مشترک (Common Mode) بهتر تخلیه شوند،
• و پایداری کلی سیستم بالاتر برود.

ارت، صاعقه و اضافه‌ولتاژها (Surge)؛ چرا مهم است؟

در بسیاری از پروژه‌ها، UPS تنها بخشی از زنجیره حفاظت است.

برای مقابله با اضافه‌ولتاژهای ناشی از:

• صاعقه غیرمستقیم،
• کلیدزنی بارهای بزرگ،
• و نوسانات شبکه،

معمولاً از SPD (سرج ارستر) استفاده می‌شود. اما نکته مهم این است که SPD بدون ارت مناسب عملاً کارایی کامل ندارد؛ چون باید انرژی اضافه‌ولتاژ را به زمین منتقل کند.

بنابراین، اگر هدف شما حفاظت واقعی از UPS و تجهیزات حساس است، ارتینگ صحیح یک «پیش‌نیاز» است نه گزینه انتخابی.

اشتباهات رایج در ارتینگ که ایمنی یو پی اس را به خطر می‌اندازند

در اجرا، چند اشتباه رایج باعث دردسر می‌شود:

1) قطع یا عدم اتصال سیم ارت و سلب ایمنی یو پی اس

گاهی به اشتباه ارت وصل نمی‌شود یا در مسیر قطع است. نتیجه؟ افزایش خطر برق‌گرفتگی و خطاهای عجیب.

2) نقص در هم‌بندی و سیستم ارتینگ مشترک یو پی اس

در دیتاسنتر و اتاق سرور، هم‌بندی تجهیزات (رک، تابلو، UPS، PDU و …) بسیار مهم است. اگر هم‌بندی درست نباشد، اختلاف پتانسیل ایجاد می‌شود؛ در نتیجه نویز و حتی آسیب به پورت‌ها بیشتر می‌شود.

3) مقاومت بالای چاه ارت و اختلال در ایمنی یو پی اس

اگر مقاومت اتصال زمین زیاد باشد، جریان خطا به اندازه کافی عبور نمی‌کند؛ در نتیجه حفاظت‌ها کند یا ناکارآمد می‌شوند.

راهنمای گام‌به‌گام ارتینگ استاندارد جهت تضمین حداکثر ایمنی یو پی اس

برای ارت ایمن و قابل اعتماد، این موارد کمک‌کننده است:

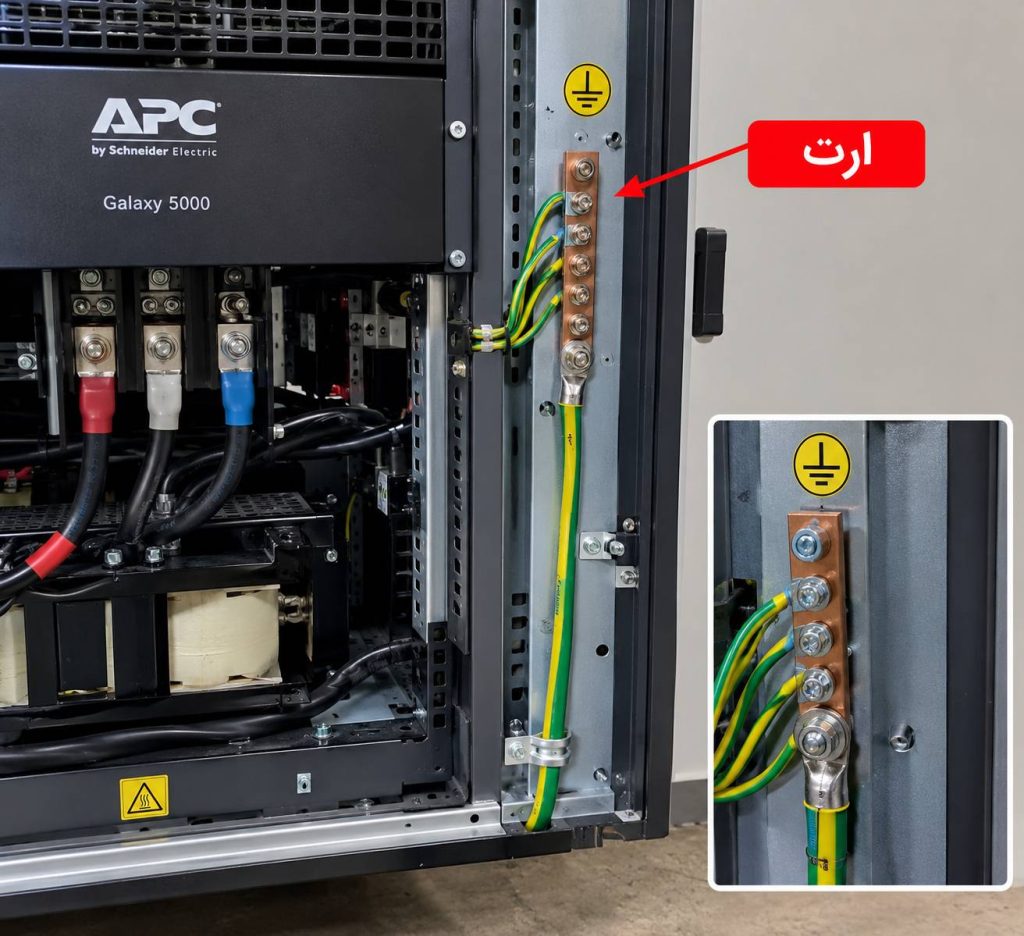

• اتصال بدنه UPS به شینه ارت اصلی با کابل مناسب و اتصال محکم
• هم‌بندی (Bonding) بین UPS، رک‌ها، تابلو برق، سینی کابل و تجهیزات فلزی
• بررسی دوره‌ای سلامت اتصالات (شل نبودن پیچ‌ها، عدم خوردگی، عدم قطع‌شدگی کابل)
• در پروژه‌های حساس، اندازه‌گیری و ثبت دوره‌ای وضعیت ارت (توسط کارشناس برق)
• استفاده از تجهیزات حفاظتی تکمیلی مثل SPD در کنار ارت استاندارد

ارزیابی نهایی درباره اهمیت و نقش ارت در ایمنی یو پی اس

در یک جمله، ارت ستون ایمنی UPS است. زیرا از یک طرف با ایجاد مسیر امن برای جریان خطا، احتمال برق‌گرفتگی و آتش‌سوزی را کم می‌کند؛ از طرف دیگر با کاهش نویز و ایجاد مرجع ولتاژ پایدار، باعث می‌شود UPS و تجهیزات متصل، کم‌خطاتر و پایدارتر کار کنند. بنابراین اگر به دنبال عملکرد مطمئن یو پی اس هستید، قبل از هر چیز مطمئن شوید اتصال زمین و هم‌بندی تجهیزات استاندارد و سالم است.
