نقش و عملکرد چاپر افزاینده در یو پی اس

کاربرد، مزایا، نقش و عملکرد چاپر افزاینده در یو پی اس چیست؟

چاپر افزاینده (Boost Chopper) یکی از مهم‌ترین و در عین حال کم‌تر شناخته‌شده‌ترین اجزای مدار قدرت یو پی اس (UPS) است. نقش و عملکرد چاپر افزاینده در یو پی اس وظیفه‌ی حیاتیِ بالا بردن و تثبیت ولتاژ DC را بر عهده دارد. در نتیجه، بدون عملکرد صحیح چاپر افزاینده، بخش بزرگی از کارایی یک یو پی اس آنلاین (Online UPS) از بین می‌رود. از این رو، در این مقاله قصد داریم به‌صورت گام‌به‌گام با مفهوم، ساختار، عملکرد، کاربرد و مزایای چاپر افزاینده در یو پی اس آشنا شویم.

چاپر افزاینده (Boost Chopper) در یو پی اس چیست؟

به‌طور کلی، چاپر یک مبدل DC به DC است که ولتاژ مستقیم را در سطحی مشخص تنظیم می‌کند. چاپرها به سه دسته‌ی اصلی تقسیم می‌شوند: چاپر کاهنده (Buck)، چاپر افزاینده (Boost) و چاپر کاهنده-افزاینده (Buck-Boost).

در همین راستا، چاپر افزاینده مبدلی است که ولتاژ ورودی DC را به ولتاژی بیشتر یا مساوی ولتاژ ورودی تبدیل می‌کند. به بیان ساده‌تر، اگر ولتاژ باتری کم شود، چاپر افزاینده آن را تا سطح مورد نیاز مدار اینورتر بالا می‌برد.

چرا یو پی اس به نقش و عملکرد چاپر افزاینده نیاز دارد؟

برای درک بهتر موضوع، ابتدا باید ساختار یک یو پی اس آنلاین دابل کانورژن (Double Conversion) را بشناسیم.

در این نوع یو پی اس، جریان برق مسیر زیر را طی می‌کند:

1. یکسوساز (Rectifier) برق AC ورودی را به DC تبدیل می‌کند.
2. این ولتاژ DC وارد شینه‌ی DC (DC Bus) می‌شود.
3. اینورتر (Inverter) ولتاژ DC را دوباره به AC با کیفیت بالا تبدیل می‌کند.

حال، نکته‌ی کلیدی اینجاست که ولتاژ باتری (مثلاً ۱۲، ۲۴، ۴۸ یا ۱۹۲ ولت) معمولاً کمتر از ولتاژ مورد نیاز شینه‌ی DC است. در چنین شرایطی، اینورتر نمی‌تواند مستقیماً از ولتاژ باتری استفاده کند. به همین دلیل، چاپر افزاینده بین باتری و شینه‌ی DC قرار می‌گیرد تا ولتاژ باتری را به سطح مناسب افزایش دهد.

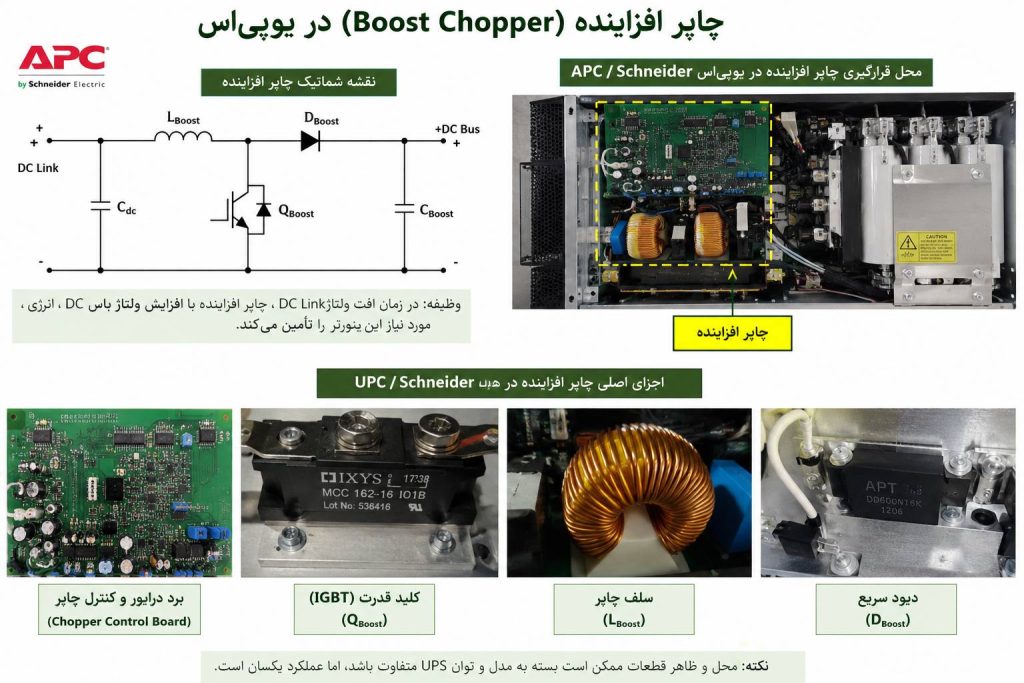

ساختار و اجزای چاپر افزاینده در یو پی اس

چاپر افزاینده در یو پی اس از اجزای زیر تشکیل شده است:

• سلف (Inductor):

انرژی را ذخیره و در لحظه‌ی مناسب آزاد می‌کند.

• کلید نیمه‌هادی (IGBT یا MOSFET):

با قطع و وصل سریع، فرآیند افزایندگی را کنترل می‌کند.

• دیود (Freewheel Diode):

از برگشت جریان جلوگیری کرده و مسیر جریان را یک‌طرفه می‌کند.

• خازن (Capacitor):

ولتاژ خروجی را صاف و تثبیت می‌کند.

• مدار کنترل (PWM Controller):

نسبت قطع و وصل کلید (Duty Cycle) را تنظیم می‌کند.

در ادامه، عملکرد هر بخش را دقیق‌تر بررسی می‌کنیم.

نقش و عملکرد چاپر افزاینده در یو پی اس چگونه است؟

عملکرد چاپر افزاینده بر پایه‌ی قطع و وصل متناوب کلید نیمه‌هادی استوار است.

این فرآیند در دو حالت رخ می‌دهد:

حالت اول: کلید بسته (ON)

هنگامی‌که کلید بسته می‌شود، جریان از سلف عبور کرده و سلف انرژی را به‌صورت میدان مغناطیسی ذخیره می‌کند. در این لحظه، دیود در حالت قطع است و خازن، بار را تغذیه می‌کند.

حالت دوم: کلید باز (OFF)

به محض باز شدن کلید، سلف تمایل به حفظ جریان خود دارد. در نتیجه، ولتاژ سلف با ولتاژ ورودی جمع شده و از طریق دیود به خازن و بار منتقل می‌شود. به این ترتیب، ولتاژ خروجی بزرگ‌تر از ولتاژ ورودی خواهد بود.

در نهایت، رابطه‌ی ولتاژ خروجی به ورودی در چاپر افزاینده به شکل زیر است:

در این رابطه، D نسبت وظیفه (Duty Cycle) است که مقداری بین ۰ و ۱ دارد. به‌طور مشخص، هرچه D به ۱ نزدیک‌تر شود، ولتاژ خروجی بیشتر افزایش می‌یابد.

کاربردهای نقش و عملکرد چاپر افزاینده در یو پی اس

چاپر افزاینده در یو پی اس کاربردهای متعددی دارد که از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

افزایش ولتاژ باتری:

بالا بردن ولتاژ DC باتری به سطح مورد نیاز شینه‌ی DC.

تثبیت ولتاژ شینه‌ی DC:

جبران افت ولتاژ ناشی از تخلیه‌ی باتری.

اصلاح ضریب توان (PFC):

در برخی طراحی‌ها، چاپر افزاینده به‌عنوان یکسوساز فعال برای اصلاح ضریب توان ورودی استفاده می‌شود.

شارژ باتری (در حالت معکوس):

در بعضی یو پی اس‌ها، همین مدار در جهت معکوس به‌عنوان شارژر باتری عمل می‌کند.

مزایای استفاده از نقش و عملکرد چاپر افزاینده در یو پی اس

استفاده از چاپر افزاینده در یو پی اس مزایای قابل توجهی به همراه دارد:

• افزایش راندمان کلی سیستم:

با تنظیم دقیق ولتاژ، تلفات انرژی کاهش می‌یابد.

• طول عمر بیشتر باتری:

مدیریت صحیح ولتاژ، از تخلیه‌ی بیش از حد باتری جلوگیری می‌کند.

• بهبود کیفیت توان خروجی:

ولتاژ DC پایدار، منجر به تولید AC تمیزتر می‌شود.

• کاهش ابعاد و وزن:

امکان استفاده از باتری‌های با ولتاژ پایین‌تر و در نتیجه کوچک‌تر شدن سیستم.

• انعطاف‌پذیری در طراحی:

امکان استفاده از تعداد متفاوتی باتری بدون تغییر اساسی در مدار.

معایب و چالش‌های نقش و عملکرد چاپر افزاینده در یو پی اس

با وجود مزایای فراوان، چاپر افزاینده بدون چالش نیست:

• نویز الکترومغناطیسی (EMI):

کلیدزنی سریع می‌تواند نویز ایجاد کند.

• پیچیدگی مدار کنترل:

طراحی مدار PWM و فیدبک نیازمند دقت بالاست.

• استرس ولتاژ روی کلید و دیود:

در نسبت وظیفه‌های بالا، قطعات تحت فشار بیشتری قرار می‌گیرند.

بنابراین، انتخاب قطعات مناسب و طراحی دقیق مدار کنترل، از الزامات یک چاپر افزاینده‌ی کارآمد است.

چاپر افزاینده در مقابل چاپر کاهنده در یو پی اس

برای درک بهتر جایگاه چاپر افزاینده، مقایسه‌ی کوتاهی با چاپر کاهنده انجام می‌دهیم:



ویژگی	چاپر افزاینده (Boost)	چاپر کاهنده (Buck)
جهت تغییر ولتاژ	افزایش ولتاژ	کاهش ولتاژ
رابطه‌ی ولتاژ
کاربرد در یو پی اس	بین باتری و شینه‌ی DC	کاهش ولتاژ شینه برای شارژ باتری

همان‌طور که مشاهده می‌کنید، هر دو نوع چاپر در یو پی اس کاربرد دارند؛ اما نقش چاپر افزاینده در تأمین ولتاژ شینه‌ی DC حیاتی‌تر است.

نکات مهم در نگهداری و عیب‌یابی نقش و عملکرد چاپر افزاینده در یو پی اس

در پایان بخش فنی، به چند نکته‌ی کاربردی اشاره می‌کنیم:

• بررسی خازن‌های شینه‌ی DC: خرابی خازن از شایع‌ترین علل افت ولتاژ است.
• تست IGBT و دیود: اتصال کوتاه یا باز شدن این قطعات، عملکرد چاپر را مختل می‌کند.
• بررسی سلف: گرمای بیش از حد سلف نشانه‌ی اشباع یا نشت هسته است.
• کنترل سیگنال PWM: نبود سیگنال گیت، معمولاً به خرابی مدار کنترل اشاره دارد.

جمع‌بندی و ارزیابی

در مجموع، چاپر افزاینده یکی از اجزای کلیدی و جدایی‌ناپذیر یو پی اس‌های آنلاین است که وظیفه‌ی افزایش و تثبیت ولتاژ DC باتری را بر عهده دارد. از آنجایی که عملکرد صحیح این بخش مستقیماً بر کیفیت توان خروجی، راندمان سیستم و طول عمر باتری اثر می‌گذارد، شناخت دقیق ساختار و نحوه‌ی عملکرد آن برای مهندسان، تکنسین‌ها و حتی کاربران حرفه‌ای یو پی اس ضروری به نظر می‌رسد.

چاپر افزاینده در یو پی اس نقش یک مبدل DC به DC حیاتی را ایفا می‌کند که با افزایش و تثبیت ولتاژ باتری، شرایط لازم برای عملکرد بهینه‌ی اینورتر را فراهم می‌آورد. در نتیجه، شناخت ساختار، عملکرد و نکات نگهداری این مدار، به افزایش راندمان، طول عمر باتری و کیفیت توان خروجی یو پی اس کمک شایانی می‌کند. به‌طور خلاصه، هر یو پی اس آنلاین مدرن بدون چاپر افزاینده‌ی کارآمد، نمی‌تواند عملکرد پایدار و مطمئنی ارائه دهد.
