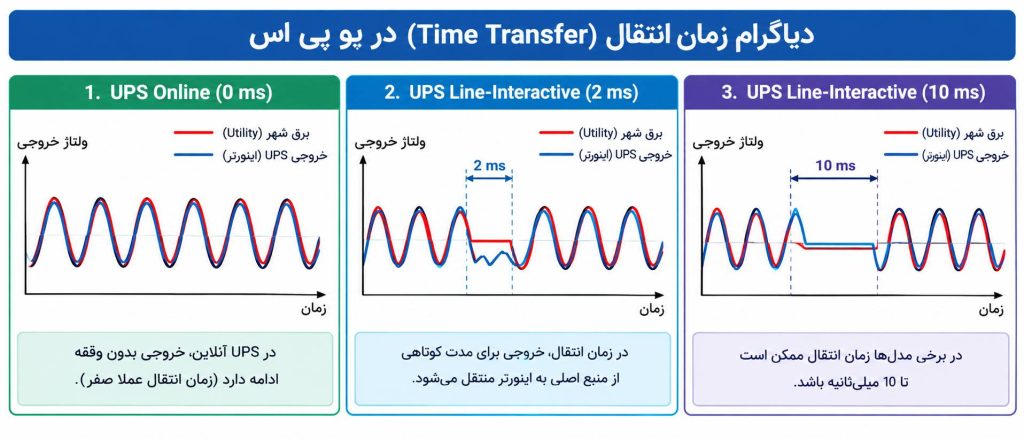

زمان انتقال یا Transfer Time در یو پی اس
زمان انتقال (Transfer Time) در یو پی اس چیست و چرا اهمیت دارد؟
قطعی ناگهانی برق شهر می‌تواند خسارت‌های جبران‌ناپذیری به تجهیزات الکترونیکی و سرورها وارد کند. به همین دلیل، استفاده از سیستم منبع تغذیه بدون وقفه (UPS) به یک الزام در مراکز داده، بیمارستان‌ها و حتی ادارات تبدیل شده است. با این حال، یکی از مهم‌ترین فاکتورهایی که هنگام خرید یا بررسی کارایی یوپیاس باید در نظر گرفت، زمان انتقال یا Transfer Time در یو پی اس (زمان سوئیچ) است. در این مقاله به بررسی مفهوم زمان انتقال، تفاوت آن در توپولوژی‌های مختلف UPS و تأثیر آن بر بار مصرفی می‌پردازیم.
زمان انتقال (Transfer Time) در یو پی اس چیست؟
به طور کلی، زمان انتقال یا ترنسفر تایم به مدت زمانی گفته میشود که یک یو پی اس برای تغییر منبع تغذیه از برق ورودی شهر (Mains) به باتری و اینورتر نیاز دارد. این فرآیند هنگام بروز قطعی کامل برق، افت ولتاژ شدید (Sag) یا افزایش غیرعادی ولتاژ رخ می‌دهد.
این زمان معمولاً بر حسب میلیثانیه (ms) اندازه‌گیری میشود. در واقع، هرچه زمان انتقال کمتر باشد، احتمال ریست شدن سیستم‌ها، افت داده یا خاموشی تجهیزات متصل به حداقل می‌رسد.
زمان انتقال در انواع مختلف یو پی اس
میزان Transfer Time مستقیماً به معماری داخلی و توپولوژی یو پی اس بستگی دارد:
۱. یو پی اس آنلاین (Online Double Conversion)
در فناوری یو پی اس آنلاین، بار همواره از طریق اینورتر و مدار تبدیل دوگانه تغذیه میشود. بنابراین، در زمان قطع برق شهر، هیچ‌گونه جابه‌جایی مکانیکی یا الکترونیکی برای اتصال باتری صورت نمی‌گیرد و زمان انتقال دقیقاً صفر میلیثانیه (0 ms) است. از این رو، این مدل بهترین انتخاب برای دیتاسنترها، تجهیزات پزشکی و بارهای بسیار حساس محسوب میشود.
۲. یو پی اس لاین اینتراکتیو (Line-Interactive)
در این سیستم‌ها، در شرایط عادی برق از طریق مدار تنظیم ولتاژ خودکار (AVR) به مصرفکننده می‌رسد. اما با قطع برق، یک سوئیچ الکترونیکی مدار را به اینورتر منتقل میکند. در نتیجه، زمان انتقال در این مدل‌ها معمولاً بین ۲ تا ۸ میلیثانیه متغیر است که برای رایانه‌های معمولی، سوئیچ‌های شبکه سبک و دوربین‌های مداربسته مناسب و بدون اختلال است.
۳. یو پی اس آفلاین یا آماده‌به‌کار (Off-Line / Standby)
ساده‌ترین ساختار متعلق به یو پی اسهای آفلاین است. به همین علت، سوئیچ مکانیکی یا رله‌ای آن‌ها برای جابه‌جایی میان برق شهر و اینورتر زمان بیشتری می‌برد. زمان انتقال در مدل‌های آفلاین معمولاً بین ۶ تا ۱۲ میلیثانیه (و گاهی تا ۱۵ میلیثانیه) است. در نهایت، این تاخیر ممکن است برای بارهای فوق حساس اختلال ایجاد کند.
مقایسه زمان انتقال در انواع یو پی اس
| نوع یو پی اس | زمان انتقال (Transfer Time) | مناسب برای چه تجهیزاتی؟ |
|---|---|---|
| آنلاین (Online) | ۰ میلیثانیه (Zero) | سرورها، بیمارستان‌ها، PLC و ابزار دقیق |
| لاین اینتراکتیو (Line-Interactive) | ۲ تا ۸ میلیثانیه | سیستمهای اداری، تجهیزات شبکه، DVR و POS |
| آفلاین (Offline) | ۶ تا ۱۲ میلیثانیه | سیستمهای خانگی ساده و وسایل غیرحساس |
چرا زمان انتقال در عملکرد تجهیزات حیاتی است؟
از یک طرف، منابع تغذیه سوئیچینگ (SMPS) که در کامپیوترها و سرورها قرار دارند، دارای خازن‌هایی هستند که می‌توانند انرژی را برای مدت کوتاهی ذخیره کنند. به این مدت زمان اصطلاحاً Hold-up Time گفته میشود که بر اساس استاندارد ATX معمولاً بین ۱۶ تا ۲۰ میلیثانیه است.
از طرف دیگر، اگر زمان انتقال یو پی اس از Hold-up Time منبع تغذیه کمتر باشد، سیستم بدون خاموشی به کار خود ادامه می‌دهد. با وجود این، تجهیزات صنعتی حساس، دستگاه‌های تصویربرداری پزشکی و برخی سرورهای پرتراکم به کوچک‌ترین اعوجاج شکل موج سینوسی واکنش نشان می‌دهند.
علاوه بر این، در صورت طولانی شدن زمان سوئیچ، خطاهای زیر محتمل خواهند بود:
- راه‌اندازی مجدد (Reboot) ناگهانی سرورها و سوئیچ‌ها
- آسیب به بردهای کنترل و خازن‌های تغذیه
- از بین رفتن تراکنش‌های زنده و داده‌های در حال پردازش
نتیجه‌گیری
در نهایت می‌توان نتیجه گرفت که فاکتور زمان انتقال (Transfer Time) یکی از معیارهای اصلی در تعیین قابلیت اطمینان یو پی اس است. اگر برای کاربردهای خانگی و اداری معمولی به‌دنبال محافظت هستید، یو پی اسهای لاین اینتراکتیو با زمان انتقال ۲ تا ۶ میلیثانیه کاملاً پاسخگوی نیاز شما خواهند بود. با این حال، برای کاربردهای حیاتی مانند سرورها، اتاق‌های مانیتورینگ و تجهیزات آزمایشگاهی، حتماً باید از یو پی اسهای آنلاین با زمان انتقال صفر میلیثانیه استفاده کنید تا از هرگونه وقفه یا آسیب سخت‌افزاری جلوگیری شود.
