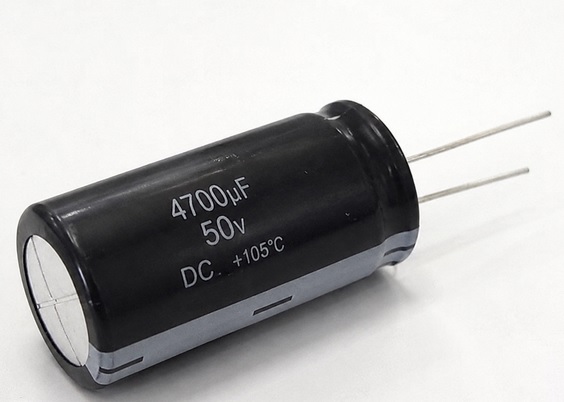

خازن DC و نقش آن در یو پی اس
تعریف خازن DC و عملکرد آن در یو پی اس
همانطور که میدانید خازن DC یکی از مهمترین اجزای داخلی یو پی اس (UPS) محسوب می شود و وظیفه اصلی آن تثبیت ولتاژ و ذخیره انرژی در بخش جریان مستقیم است در این بخش اشاره خواهیم داشت به خازن DC و نقش آن در یو پی اس و سیستمهای برق اضطراری، کیفیت ولتاژ خروجی و تأمین پایداری در یک UPS آنلاین یا آفلاین. برق شهری ابتدا توسط یکسو شده به جریان مستقیم (DC) تبدیل میشود در این مرحله، خازن DC انرژی الکتریکی را ذخیره کرده و نوسانات ولتاژ را کاهش میدهد در نتیجه اینورتر می تواند برق AC پایدار و بدون نویز تولید کند.
کارکرد خازن DC در یو پی اس
ساختار اصلی یو پی اس شامل اجزای زیر است:
پس از یکسوسازی برق AC، ولتاژ DC ایجاد شده معمولا دارای ریپل و نوسان است. در چنین شرایطی خازن DC به عنوان یک فیلتر عمل میکندو این نوسانات را کاهش می دهد علاوه بر این این قطعه انرژی الکتریکی را برای مدت کوتاه ذخیره می کند تا در صورت نیاز سریعا در اختیار اینورتر قرار گیرد.
به طور کلی عملکرد خازن لینک DC شامل موارد زیر است:
- جذب نوسانات لحظهای
- ذخیره انرژی کوتاهمدت
- کاهش ریپل ولتاژ
- تأمین انرژی لحظهای برای اینورتر
به همین دلیل این بخش از مدار معمولاً با عنوان DC Link یا لینک DC شناخته میشود.
اهمیت خازن DC در عملکرد پایدار یو پی اس
استفاده از خازن DC با کیفیت در سیستم UPS مزایای متعددی ایجاد می کند.
از جمله مهم ترین این مزایا می توان به موارد زیر اشاره کرد:
1. کاهش ریپل ولتاژ
در صورت افزایش ریپل راندمان سیستم کاهش پیدا می کند و حتی ممکن است تجهیزات متصل دچار آسیب شوند به همین دلیل وجود خازن DC نقش مهمی در فیلتر کردن این نوسانات دارد.
2. افزایش طول عمر اینورتر
از آنجا که اینورتر به ولتاژ پایدار نیاز دارد، تثبیت ولتاژ ورودی باعث کاهش فشار روی قطعات الکترونیکی میشود. در نتیجه عمر مفید اینورتر افزایش مییابد.
3. بهبود کیفیت توان خروجی
علاوه بر موارد ذکر شده، خازن DC به یکنواخت شدن ولتاژ خروجی کمک میکند. بنابراین تجهیزات متصل به UPS برق باکیفیتتر و پایدارتر دریافت خواهند کرد.
4. جلوگیری از افت ناگهانی ولتاژ
در زمان تغییرات ناگهانی بار، خازن DC میتواند انرژی مورد نیاز را سریع تأمین کند. به همین دلیل از افت ولتاژ ناگهانی جلوگیری میشود
انواع خازن DC مورد استفاده در یو پی اس
در سیستمهای یو پی اس از انواع مختلفی از خازنهای DC استفاده میشود. انتخاب نوع مناسب به عواملی مانند توان دستگاه، ولتاژ کاری و شرایط محیطی بستگی دارد.
خازن الکترولیتی
این نوع خازن ظرفیت بالایی دارد و معمولاً برای فیلتر کردن ولتاژ استفاده میشود. به همین دلیل در بسیاری از UPSهای متوسط به کار میرود.
خازن فیلم (Film Capacitor)
در مقایسه با خازنهای الکترولیتی، این نوع خازن طول عمر بیشتری دارد و در برابر دما مقاومت بالاتری نشان میدهد. به همین دلیل در یو پی اسهای صنعتی کاربرد بیشتری دارد
خازن پلیپروپیلن
این خازنها تلفات انرژی کمی دارند و عملکرد پایداری در فرکانسهای بالا ارائه میدهند. در نتیجه در برخی طراحیهای پیشرفته UPS مورد استفاده قرار میگیرند.
علائم خرابی خازن DC در یو پی اس
خرابی خازن لینک DC میتواند عملکرد کل سیستم UPS را تحت تأثیر قرار دهد.
معمولاً نشانههای زیر میتواند بیانگر مشکل در این قطعه باشد:
- آلارم خطای UPS
- افزایش نویز خروجی
- داغ شدن بیش از حد دستگاه
- خاموش شدن ناگهانی
- کاهش توان خروجی
به همین دلیل بررسی دورهای خازن DC در سرویسهای نگهداری UPS اهمیت زیادی دارد.
چگونه عمر خازن DC را افزایش دهیم؟
برای افزایش طول عمر خازن DC در یو پی اس، رعایت چند نکته ساده اما مهم توصیه میشود. ابتدا باید تهویه مناسب برای دستگاه فراهم شود، زیرا دمای بالا میتواند به سرعت عمر خازن را کاهش دهد. علاوه بر این، جلوگیری از اضافه بار و انجام سرویسهای دورهای نقش مهمی در حفظ عملکرد صحیح دستگاه دارد. همچنین استفاده از قطعات اصلی و باکیفیت میتواند از بروز خرابیهای زودهنگام جلوگیری کند. در نهایت، کنترل دمای محیط نصب UPS یکی از عوامل کلیدی در افزایش طول عمر خازنهای الکترولیتی محسوب میشود.
نتیجهگیری
به طور کلی، خازن DC یکی از حیاتیترین قطعات در ساختار یو پی اس است. این قطعه با تثبیت ولتاژ، کاهش ریپل و ذخیره انرژی لحظهای، نقش مهمی در عملکرد پایدار سیستم ایفا میکند. علاوه بر این، عملکرد صحیح خازن لینک DC میتواند کیفیت توان خروجی را بهبود داده و طول عمر اینورتر را افزایش دهد. بنابراین انتخاب خازن مناسب و انجام سرویسهای دورهای از اهمیت بالایی برخوردار است. در نتیجه با نگهداری صحیح این قطعه، میتوان از خرابیهای پرهزینه جلوگیری کرد و بهرهوری سیستم برق اضطراری را افزایش داد. اگر هدف شما دستیابی به عملکرد پایدار و مطمئن در یو پی اس است، توجه به وضعیت خازن DC یک ضرورت محسوب میشود.
