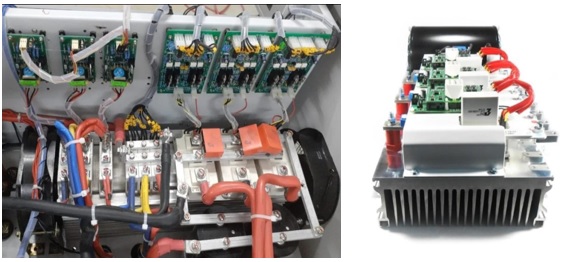

نقش IGBT در یو پی اس
در یو پی اس چیست و چه نقشی دارد؟
IGBT مخفف Insulated Gate Bipolar Transistor است که یکی از مهمترین قطعات قدرت در سیستمهای الکترونیک صنعتی محسوب میشود در واقع، نقش IGBT در یو پی اس در بسیاری از تجهیزات الکترونیک قدرت مانند درایوهای صنعتی، اینورترها و سیستمهای حائز اهمیت می باشد.
نقش IGBT در یو پی اس، ترانزیستور IGBT نقش کلیدی در تبدیل و کنترل انرژی الکتریکی ایفا میکند.به عبارت دیگر، این قطعه وظیفه سوئیچینگ سریع جریان را بر عهده دارد تا انرژی الکتریکی به شکل مناسب مدیریت شود.
بنابراین میتوان گفت بدون استفاده از IGBT، عملکرد دقیق اینورتر و رکتیفایر در یو پی اس بهدرستی انجام نخواهد شد.
IGBT چگونه در یو پی اس کار میکند؟
برای درک بهتر عملکرد IGBT، ابتدا باید ساختار اصلی UPS آنلاین (Online UPS) را بشناسیم.
به طور کلی، این نوع یو پی اس از سه بخش اصلی تشکیل شده است:
- رکتیفایر (Rectifier)
- باتری
- اینورتر (Inverter)
هر یک از این بخشها وظیفه خاصی دارند و IGBT در عملکرد صحیح آنها نقش مهمی ایفا میکند.
نقش IGBT در رکتیفایر
در مرحله اول، برق AC ورودی وارد بخش رکتیفایر میشود. در این بخش، IGBT به کمک مدارهای الکترونیک قدرت، برق متناوب را به برق DC تبدیل میکند.
علاوه بر این، ولتاژ DC تولید شده برای شارژ باتریها و همچنین تأمین انرژی مورد نیاز اینورتر استفاده میشود. در نتیجه، این فرآیند باعث میشود انرژی الکتریکی به صورت پایدار در سیستم ذخیره شود.
نقش IGBT در اینورتر
از طرف دیگر، در بخش اینورتر، برق DC ذخیره شده باید دوباره به برق AC تبدیل شود تا تجهیزات الکتریکی بتوانند از آن استفاده کنند.
در این مرحله، IGBT با انجام سوئیچینگ سریع و کنترل شده، ولتاژ DC را به موج AC تبدیل میکند. علاوه بر این، این فرآیند با فرکانس بالا انجام میشود تا کیفیت برق خروجی افزایش پیدا کند.
در نتیجه، خروجی یو پی اس دارای ویژگیهای زیر خواهد بود:
- پایدار
- بدون نویز
- با کمترین اعوجاج هارمونیکی (THD پایین)
به همین دلیل، یو پی اس میتواند برق مطمئن برای تجهیزات حساس فراهم کند.
چرا IGBT در یو پی اس اهمیت دارد؟
استفاده از IGBT در UPS باعث ایجاد مزایای زیر میشود:
🔹 راندمان بالا
سوئیچینگ سریع IGBT باعث کاهش تلفات انرژی میشود.
🔹 کاهش تولید حرارت
در مقایسه با ترانزیستورهای قدیمیتر، IGBT گرمای کمتری تولید میکند.
🔹 تحمل جریان و ولتاژ بالا
برای UPSهای صنعتی و دیتاسنترها بسیار حیاتی است.
🔹 عملکرد پایدار در بارهای حساس
مانند تجهیزات پزشکی، سرورها و دستگاههای مخابراتی.
تفاوت IGBT با MOSFET در یو پی اس
| ویژگی | IGBT | MOSFET |
|---|---|---|
| تحمل ولتاژ بالا | بسیار مناسب | محدودتر |
| کاربرد در UPS صنعتی | رایج | کمتر |
| تلفات در فرکانس بالا | متوسط | کمتر |
| قیمت در توان بالا | مقرونبهصرفه | گرانتر |
در UPSهای توان بالا معمولاً از IGBT استفاده میشود زیرا عملکرد بهتری در ولتاژ و جریان بالا دارد.
خرابی IGBT در یو پی اس چه علائمی دارد؟
در صورتی که IGBT دچار خرابی یا آسیب شود، عملکرد یو پی اس ممکن است با مشکل مواجه شود.
در چنین شرایطی معمولاً علائم زیر مشاهده میشود:
- خاموش شدن ناگهانی UPS
- ایجاد صدای غیرعادی
- نمایش خطای Overload یا Fault
- نوسان در ولتاژ خروجی
- افزایش دمای دستگاه
بنابراین در صورت مشاهده این علائم، بهتر است دستگاه توسط تکنسین متخصص بررسی شود.
کاربرد IGBT در انواع یو پی اس
UPS آنلاین (Double Conversion)
بیشترین استفاده از IGBT در این نوع است.
UPS صنعتی سه فاز
IGBT های ماژولار با توان بالا استفاده میشود.
UPS ماژولار دیتاسنتری
به دلیل نیاز به راندمان بالا و قابلیت اطمینان، IGBT انتخاب اصلی است.
نتیجهگیری
در مجموع، IGBT در یو پی اس یکی از مهمترین قطعات الکترونیک قدرت محسوب میشود. این قطعه وظیفه سوئیچینگ، تبدیل و کنترل انرژی الکتریکی را در بخشهای مختلف UPS بر عهده دارد.
علاوه بر این، استفاده از IGBT باعث افزایش راندمان سیستم، کاهش تلفات انرژی و بهبود کیفیت برق خروجی میشود. به همین دلیل، در بسیاری از UPSهای صنعتی، دیتاسنتری و آنلاین از این فناوری استفاده میشود.
بنابراین شناخت عملکرد و اهمیت IGBT در UPS میتواند به مهندسان برق، مدیران فنی و خریداران سیستمهای برق اضطراری کمک کند تا انتخاب مناسبتری داشته باشند.
