علت داغ شدن یو پی اس و باتری

علت داغ شدن UPS و باتری چیست؟

اگر یو پی اس شما گرم می‌شود یا باتری‌های آن داغ شده‌اند، نباید این موضوع را نادیده بگیرید گرمای بیش از حد یکی از مهم‌ترین نشانه‌های خرابی در سیستم‌های UPS است و می‌تواند به آسیب جدی به برد پاور، آی‌سی‌های کنترلی، دیودها و خود باتری منجر شود در این مقاله قصد داریم رایج‌ترین علت داغ شدن یو پی اس و باتری را بررسی کنیم و راهکارهای عملی برای رفع هر کدام را ارائه دهیم.

نکته کلیدی: دمای طبیعی یک UPS سالم بین ۲۵ تا ۴۰ درجه سانتی‌گراد است. دمای بالای ۵۰ درجه نشانهٔ هشدار است و دمای بالای ۶۰ درجه به معنی آسیب جدی.

بخش اول: چرا باتری UPS داغ می‌شود؟

 ۱. شارژ بیش از حد (اصلی‌ترین علت داغ شدن یو پی اس و باتری)

باتری‌های یو پی اس معمولاً از نوع سربی (VRLA یا AGM) هستند و باید با ولتاژ کنترل‌شده شارژ شوند. اگر مدار شارژر به دلیل خرابی آی‌سی کنترلی، رگولاتور MOSFET یا مقاومت‌های کنترل، ولتاژ شارژ را بالاتر از حد استاندارد (بیش از ۱۴.۵ ولت برای هر سلول) ببرد، واکنش شیمیایی داخل باتری گرمای زیادی تولید می‌کند. این وضعیت در بلندمدت باعث متورم شدن باتری، نشت اسید و کاهش شدید عمر آن می‌شود.

۲. تخلیهٔ بیش از حد و شارژ سریع پس از آن

اگر UPS بار بیش از توان نامی خود را تغذیه کند، باتری‌ها عمیقاً تخلیه می‌شوند. هنگام بازگشت برق و شارژ مجدد، جریان بسیار بالایی از باتری عبور می‌کند که مقاومت داخلی باتری راگرم می‌کند. اینچرخه، گرمای شدیدی در باتری ایجاد می‌کند.

۳. خرابی و فرسودگی باتری (از دلایل داغ شدن باتری یو پی اس)

باتری‌های UPS معمولاً ۳ تا ۵ سال عمر مفید دارند. باگذشت زمان، ظرفیت و سلامت داخلی آن‌ها کاهش می‌یابد. مقاومت داخلی افزایش می‌یابد و به همین دلیل، همان جریان کاری، گرمای بیشتری تولید می‌کند. بنابراین داغ شدن باتری یکی از مهم‌ترین نشانه‌های فرسودگی آن است و بهتر است پیش از خرابی کامل، باتری‌ها تعویض شوند.

۴. اتصال ضعیف کابل‌های باتری

شل شدن بست‌ها، زنگ‌زدگی اتصالات یا سیم‌های با مقطع نامناسب، مقاومت تماسی ایجاد می‌کنند. بر اساس قانون P=I2R هر مقاومت کوچک در مسیر جریان‌های بالا (ده‌ها آمپر)، به گرمای محسوس تبدیل می‌شود. داغ شدن محل اتصالات معمولاً نشانهٔ قطعی این مورد است.

۵. گرمای محیط نصب

اگر UPS در اتاقی بدون تهویه، نزدیک دیگ‌های گازی یا در فضای بسته نصب شده باشد، دمای محیط بالا می‌رود. دمای محیط، دمای داخلی باتری و در نتیجه سرعت تخلیه و پیری آن را افزایش می‌دهد. نصب UPS در دمای بالای ۲۵ درجه توصیه نمی‌شود.

۶. عدم توازن ولتاژ سلول‌های باتری

در باتری‌های چندسِلولی، اگر یک سلول ولتاژ کمتری داشته باشد، بار روی سلول‌های سالم‌تر متمرکز می‌شود و همان سلول ضعیف داغ می‌شود. این پدیده «سلول ضعیف» می‌نامیم و نیاز به بررسی تخصصی دارد.

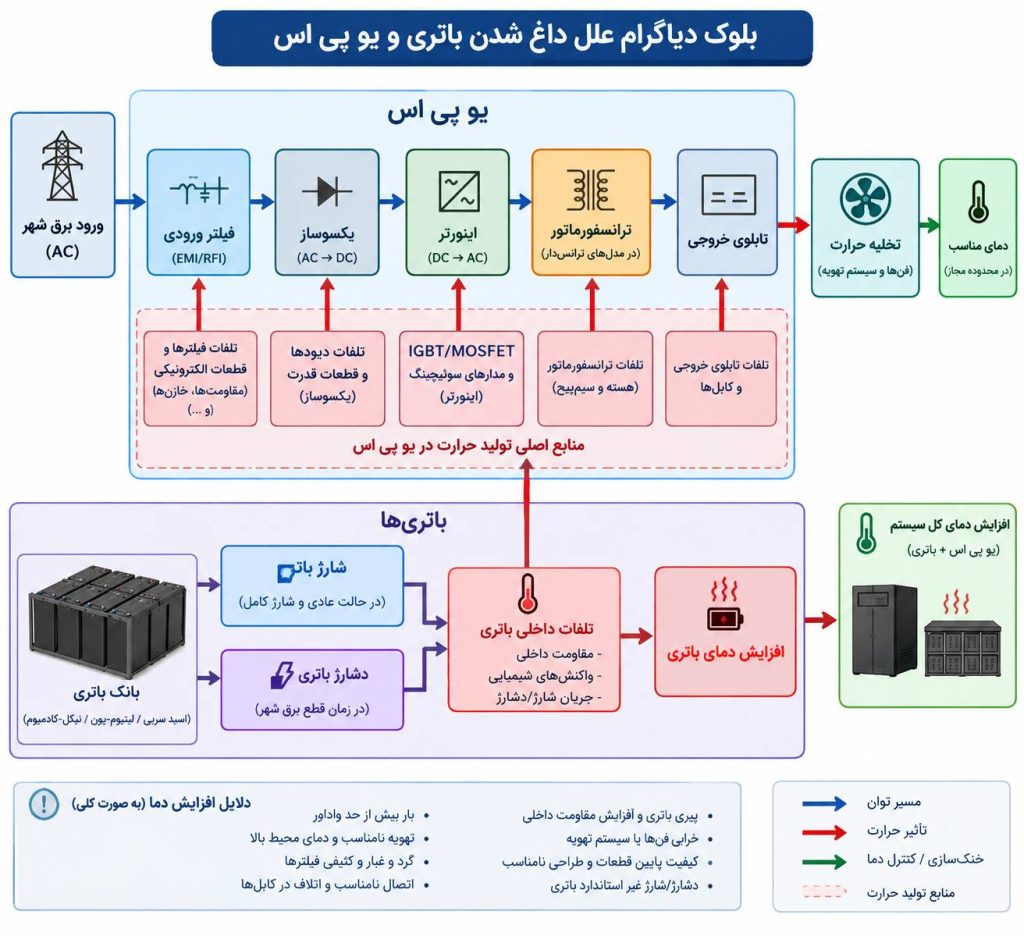

بخش دوم: چرا خود یو پی اس داغ می‌شود؟

۱. بار بیش از توان نامی (مهم‌ترین علت گرم شدن یو پی اس)

مهم‌ترین دلیل داغ شدن UPS، بارگذاری بیش از ظرفیت است. اگر مجموع توان تجهیزات متصل به UPS از ظرفیت نامی آن (مثلاً ۱۰ کیلوولت‌آمپر) بیشتر باشد، جریان خروجی بالا می‌رود و قطعات قدرت مانند IGBT، ترانس و هیت‌سینک‌ها به شدتگرم می‌شوند.

۲. گرد و غبار و گرفتگی فن خنک‌کننده

فن‌های UPS وظیفهٔ گردش هوا و دفعگرما را دارند. گرد و غبار انباشته روی پره‌های فن یا کثیفی هیت‌سینک باعث کاهش جریان هوا و افزایش دمای داخلی می‌شود. این مورد در UPSهای قدیمی و صنعتی بسیار رایج است.

۳. خرابی فن یا خشک شدن روغن بلبرینگ

فن معیوب، علاوه بر گرم شدن، صدای وزوز و لرزش ایجاد می‌کند. خشک شدن روغن یا شکستگی بلبرینگ فن، بار محوری و الکتریکی روی موتور فن می‌اندازد و گرمای زیادی تولید می‌کند.

۴. خرابی خازن‌های الکترولیتی

خازن‌های الکترولیتی (Bulk و DC-Link) با گذشت زمان خشک می‌شوند و ESR آن‌ها افزایش می‌یابد. این خازن‌ها بخش زیادی از تلفات حرارتی در مدار یکسوساز و فیلتر را ایجاد می‌کنند و منبع اصلی گرما در برد پاور هستند.

۵. خرابی قطعات نیمه‌هادی و اینورتر (عامل داغ شدن یو پی اس)

• IGBT های اینورتر: نشتی یا تنظیم نادرست گیت، گرمای زیادی ایجاد می‌کند
• دیودهای یکسوساز (Rectifier Diodes): نشتی یا اتصال کوتاه، بار حرارتی را بالا می‌برد
• موسفت‌های سمت خروجی: تنظیم اشتباه PWM

۶. اتصالات برق و کابل‌کشی معیوب

شل شدن پیچ‌های ترمینال، سوختگی کابل‌ها یا استفاده از کابل با سطح مقطع پایین، مقاومت تماسی ایجاد می‌کند. این نقاط به نقطهٔ داغ (Hot Spot) تبدیل شده و ریسک آتش‌سوزی دارند.

۷. اضافه‌بار در بخش بای‌پس (Bypass) یا خرابی برد کنترل

در برخی مدل‌ها، اگر رله بای‌پس به درستی عمل نکند، بار مستقیماً روی مسیر نیمه‌هادی قرار می‌گیرد که راندمان را کاهش و گرما را افزایش می‌دهد.

۸. رطوبت و نشتی

رطوبت بالای محیط می‌تواند باعث نشتی جریان روی بردها و افزایش تلفات شود.

بخش سوم: چگونه علت داغ شدن یو پی اس و باتری را رفع کنیم؟ (راهکارهای عملی)

بخش چهارم: علائم هشدار فوری؛ با چه نشانه‌هایی مواجه شویم؟

اگر هر یک از نشانه‌های زیر را دیدید، UPS را از مدار خارج کنید و به تعمیرکار متخصص بسپارید:

1. بوی سوختگی یا بوی تند الکترولیت از دستگاه
2. متورم شدن، ترک خوردن یا نشت اسید از باتری‌ها
3. صدای وزوز، تق‌تق یا صدای فن غیرعادی
4. تغییر رنگ و تغییر شکل کابل‌ها و اتصالات
5. نمایش پیام خطا روی نمایشگر (Overload / Over Temperature / Battery Fault)
6. قطع و وصل شدن مکرر برق خروجی
7. بالا رفتن دمای بدنه به لمس کردن سیم سیاه و سوختگی
8. تغییر صدای ترانسفورماتور (وزوز بلند)
9. توقف ناگهانی دستگاه بدون هشدار
10. شوره یا رسوب سبز-سفید اطراف اتصالات فلزی

بخش پنجم: پیشگیری و نگهداری صحیح

• بازرسی دوره‌ای: هر ۳ ماه یک‌بار، دما و صدای UPS را بررسی کنید.
• تست باتری: هر ۶ ماه یک‌بار تست دشارژ انجام دهید.
• تعمیر پیشگیرانه: سرویس سالانه توسط تکنسین مجرب.
• کنترل دمای محیط: نصب UPS در اتاق دارای سیستم تهویه یا کولر.
• استفاده از کابل استاندارد: استفاده از کابل با مقطع مناسب و کیفیت بالا.
• رعایت بار: UPS را بیش از ۷۵ درصد ظرفیت نامی بارگذاری نکنید.
• نظافت هیت‌سینک: هر ۶ ماه یک‌بار فن و هیت‌سینک را تمیز کنید.

نتیجه‌گیری نهایی بررسی علت داغ شدن یو پی اس و باتری

داغ شدن یو پی اس و باتری یکی از مهم‌ترین علائم هشدار در سیستم‌های برق اضطراری است که نباید آن را نادیده گرفت. همان‌طور که در این مقاله بررسی کردیم، دلایل داغ شدن UPS و باتری طیف گسترده‌ای دارند؛ از اضافه‌بار و شارژ بیش از حد گرفته تا خرابی فن،گرد و غبار، خرابی خازن و قطعات نیمه‌هادی مانند IGBT و دیودها، و در سمت باتری فرسودگی، اتصال ضعیف، عدم توازن سلول‌ها و تخلیهٔ بیش از حد.

نکتهٔ مهم این است که داغ شدن، خود یک علامت است نه یک بیماری. اگر به‌موقع علت را شناسایی و برطرف کنید، می‌توانید از آسیب جدی به قطعات، آتش‌سوزی و تحمیل هزینه‌های سنگین تعمیر جلوگیری کنید. پیشنهاد می‌کنیم به‌عنوان یک قاعدهٔ کلی، UPS را به‌صورت دوره‌ای سرویس کنید و در صورت مشاهدهٔ هر یک از علائم هشدار ذکرشده، فوراً دستگاه را از مدار خارج کنید و به تعمیرکار متخصص بسپارید.

اگر در حال حاضر UPS شما دچار مشکل است، پیشنهاد می‌کنیم قبل از هر اقدامی، تعمیرکار متخصص آن را بررسی کند؛ زیرا تشخیص دقیق علت گرما نیازمند اندازه‌گیری دما، تست خازن و بررسی جریان کاری است.
