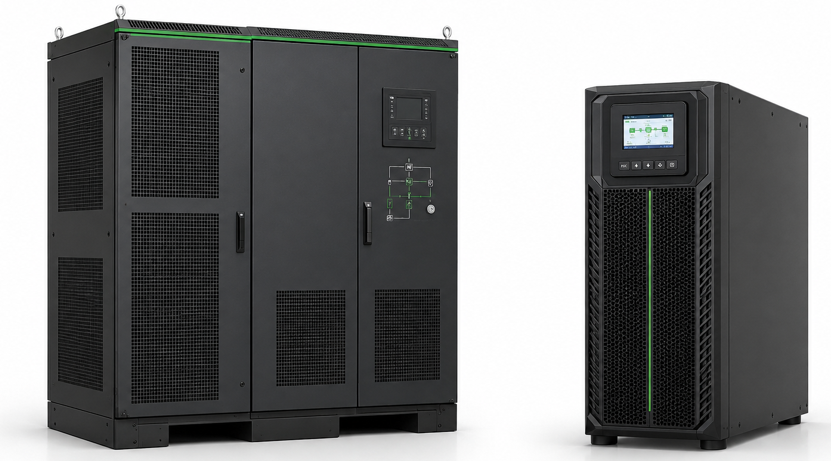

یو پی اس ترانس بیس و ترانس لس؛ بررسی کامل فنی و کاربردی

در طراحی یو پی اس‌های توان بالا، انتخاب یو پی اس ترانس بیس و یا ترانس لس یک تصمیم کلیدی این است به این مفهوم که آیا ترانسفورماتور ایزوله در خروجی اینورتر استفاده شود یا نه.

نتیجه این تصمیم، دو خانواده اصلی UPS است:

• یو پی اس ترانس بیس (Transformer-Based)
• یو پی اس ترانس لس (Transformerless)

این تفاوت فقط «وجود یا نبود ترانس» نیست؛ بلکه روی ایزولاسیون، سطح حفاظت، راندمان، وزن، گرما، صدا و هزینه اثر مستقیم دارد.

۱) مبانی طراحی و ساختار فنی

یو پی اس ترانس بیس (Transformer-Based) چیست؟

ویژگی‌های اصلی:

• دارای ترانسفورماتور/ترانس ایزوله در خروجی اینورتر
• ایجاد ایزولاسیون فیزیکی و مغناطیسی بین:
  • مدار داخلی UPS (از جمله باتری‌ها)
  • بار مصرفی

کارکردهای مهم ترانس در این طراحی:

• کمک به تثبیت ولتاژ خروجی
• ایجاد سد در برابر نویز و اختلالات
• کاهش اثر پالس‌های جریان لحظه‌ای
• افزایش ایمنی در برخی سناریوهای خاص (مثل برخی شرایط ارت/نول)

یو پی اس ترانس لس (Transformerless) چیست؟

ویژگی‌های اصلی:

• فاقد ترانس ایزوله در خروجی
• استفاده از مدارات الکترونیکی و سوئیچینگ پیشرفته برای تبدیل و کنترل ولتاژ

نکته فنی مهم:

• ایزولاسیون الکتریکی/حفاظتی می‌تواند برقرار باشد، اما ایزولاسیون مغناطیسیِ ترانس در این مدل وجود ندارد.

۲) مقایسه مزایا و معایب یو پی اس ترانس بیس و ترانس لس

 الف) ایزولاسیون و حفاظت

ترانس بیس — نقاط قوت:

• ایزولاسیون کامل‌تر بین بخش قدرت و بار
• کاهش/حذف مؤثر نویز و برخی اختلالات
• کاهش احتمال بروز برخی مشکلات مرتبط با هارمونیک‌ها و تداخلات

ترانس لس — محدودیت‌ها:

• نبود ایزولاسیون مغناطیسی می‌تواند در برخی محیط‌های پرنویز یا بارهای خاص:
  • احتمال تداخل الکترومغناطیسی را بالاتر ببرد
  • ریسک برخی پدیده‌ها (مثل برق‌دار شدن نول در شرایط خاص) را افزایش دهد

جمع‌بندی این بخش:

برای تجهیزات فوق حساس یا محیط‌های پرنویز، معمولاً ترانس بیس انتخاب محافظه‌کارانه‌تری است.

 ب) ویژگی‌های فیزیکی و محیطی (وزن، فضا، گرما، صدا)

ترانس بیس:

• وزن و ابعاد بیشتر
• تولید گرمای بیشتر
• نیاز محتمل به:
  • تهویه قوی‌تر
  • فضای نصب مناسب‌تر (گاهی UPS Room)
• امکان ایجاد آلودگی صوتی به دلیل ترانس

ترانس لس:

• طراحی سبک و کم‌حجم
• تولید گرمای کمتر
• کم‌صدا یا بی‌صدا
• مناسب برای نصب در فضاهای محدود مثل:
  • اتاق سرور
  • دیتاسنتر
  • آزمایشگاه
  • محیط‌های اداری

ج) اقتصاد، هزینه و راندمان

ترانس بیس:

• هزینه اولیه معمولاً بالاتر (به دلیل قطعات سنگین‌تر و ترانس)
• راندمان می‌تواند پایین‌تر باشد (به دلیل تلفات مرتبط با ترانس)
• ضریب توان و راندمان واقعی شدیداً به طراحی سازنده وابسته است

ترانس لس:

• معمولاً اقتصادی‌تر در خرید
• عموماً راندمان بالاتر
• کاهش هزینه‌های جاری برق در استفاده بلندمدت (به‌ویژه در ظرفیت‌های بالا)

۳) جدول مقایسه سریع

۴) کاربردهای تخصصی (چه زمانی کدام را بخریم؟)

یو پی اس ترانس بیس مناسب است برای:

• مراکز درمانی و بیمارستان‌ها
• مراکز تصویربرداری پزشکی و تجهیزات حساس
• کاربردهای صنعتی
• محیط‌هایی با نویز بالا یا شرایط برق نامطمئن
• بارهای لحظه‌ای سنگین (مثل راه‌اندازی برخی موتورهای بزرگ)

یو پی اس ترانس لس مناسب است برای:

• دیتاسنترها و اتاق‌های سرور
• تجهیزات IT و شبکه
• آزمایشگاه‌ها و محیط‌های اداری
• پروژه‌هایی که:
  • محدودیت فضا دارند
  • راندمان و کاهش مصرف انرژی برایشان مهم است

۵) نکته مهم قبل از تصمیم‌گیری (فقط توپولوژی کافی نیست)

ممکن است در برخی منابع، برای یو پی اس ترانس بیس نیز راندمان و ضریب توان بالا ذکر شود.

این موضوع نشان می‌دهد:

• کیفیت نهایی عملکرد به طراحی مهندسی، برند سازنده و دیتاشیت واقعی وابسته است
• بهترین تصمیم زمانی گرفته می‌شود که علاوه بر توپولوژی، این موارد هم بررسی شوند:
  • راندمان واقعی در بارهای مختلف (25%، 50%، 75%، 100%)
  • THDi/THDu و کیفیت موج خروجی
  • شرایط ارت و نول در محل نصب
  • نوع بار (خطی/غیرخطی/موتوری/پزشکی/IT)

 جمع‌بندی نهایی

• اگر ایزولاسیون و حذف نویز حداکثری و حفاظت بسیار بالا اولویت شماست: ترانس بیس
• اگر راندمان بالا، ابعاد کوچک، صدای کم و هزینه بهینه‌تر مهم‌تر است: ترانس لس

خدمات تخصصی سرویس و نگهداری UPS

شرکت آروند آویژه پارسیان در زمینه سرویس و نگهداری از یو پی اس های APC و MGE و هووآوی دارای خدمات بسیار جامعی می باشد که در صورت نیاز به مشاوره با متخصصان ما تماس حاصل نمایید.

در صورت نیاز به مشاوره تخصصی، انتخاب UPS مناسب، تعیین باتری مناسب، خرید، نصب و یا سرویس و نگهداری، با کارشناسان ما تماس حاصل فرمایید.

سوالات متداول (FAQ)

۱) یو پی اس ترانس بیس چیست؟

یو پی اس ترانس بیس مدلی است که در خروجی اینورتر از ترانس ایزوله استفاده می‌کند و ایزولاسیون مغناطیسی و فیزیکی بیشتری بین UPS و بار ایجاد می‌کند.

۲) یو پی اس ترانس لس چیست؟

یو پی اس ترانس لس فاقد ترانس خروجی است و با مدارات سوئیچینگ پیشرفته ولتاژ را کنترل می‌کند؛ سبک‌تر و معمولاً پربازده‌تر است.

۳) کدام نوع یو پی اس برای دیتاسنتر بهتر است؟

در بسیاری از دیتاسنترها، یو پی اس‌های ترانس لس به دلیل راندمان بالا، فضای کمتر و گرمای پایین‌تر انتخاب رایج‌تری هستند.

۴) کدام نوع یو پی اس برای تجهیزات پزشکی حساس مناسب‌تر است؟

برای تجهیزات بسیار حساس (مثل برخی سیستم‌های تصویربرداری یا لیزرها)، به دلیل ایزولاسیون قوی‌تر، معمولاً ترانس بیس گزینه مطمئن‌تری است.

۵) آیا می‌توان فقط با توجه به ترانس‌دار یا بدون ترانس بودن تصمیم گرفت؟

خیر. علاوه بر توپولوژی، باید دیتاشیت، کیفیت طراحی سازنده، نوع بار، شرایط شبکه برق و استانداردهای محل نصب را هم بررسی کنید.
