توپولوژی نصب یو پی اس

توپولوژی نصب یو پی اس شامل مدل های مختلفی است که در برخی از این مدل ها مفهموم افزونگی بیان می شود. در ادامه به بررسی مدل های مختلف توپولوژی نصب یو پی اس می پردازیم.

مفهوم افزونگی UPS:

وقتی می‌گوییم یک سیستم UPS افزونگی دارد، یعنی:

اگر یک بخش از سیستم خراب شد، باز هم برق بار حیاتی قطع نشود.

پس افزونگی یعنی داشتن ظرفیت یا مسیر اضافه برای ادامه کار در زمان خرابی، سرویس یا خطا.

مفهوم پایه N:

در اینجا N یعنی:

حداقل ظرفیت یا تعداد UPS/ماژولی که برای تغذیه کامل بار لازم است.

مثلا اگر بار شما 80kW باشد:

• اگر هر UPS یا هر ماژول 40kW ظرفیت داشته باشد
• شما برای تأمین این بار به 2 عدد نیاز دارید

پس:

N=2

اگر هر UPS 80kW باشد:

N=1

یعنی N همیشه به معنی «مقدار لازم» است، نه یک عدد ثابت.

1) مدل N — توپولوژی نصب یو پی اس بدون افزونگی

تعریف

در مدل N شما فقط دقیقاً همان مقداری UPS نصب می‌کنید که بار نیاز دارد، نه بیشتر.

مثال 1

بار:

80kW

یک UPS با ظرفیت:

80kW

یا دو ماژول 40kW:

2×40=80kW

این سیستم N است، چون هیچ واحد اضافه‌ای ندارد.

رفتار این سیستم در حالت عادی

در شرایط نرمال، همه چیز خوب است.

بار 80kW تغذیه می‌شود و UPS هم مشغول کار است.

اما مشکل وقتی پیش می‌آید که:

• UPS خراب شود
• یک ماژول بسوزد
• نیاز به تعمیر و نگهداری باشد
• باتری یا برد قدرت دچار اشکال شود

در این صورت دیگر ظرفیت اضافه‌ای برای پوشش بار وجود ندارد.

چرا N ریسک دارد؟

چون اگر یکی از اجزای اصلی از مدار خارج شود، سیستم ظرفیت کافی برای ادامه تغذیه بار را ندارد.

مثلاً:

• شما دو ماژول 40kW دارید
• بار شما 80kW است
• اگر یکی از ماژول‌ها از مدار خارج شود، فقط 40kW باقی می‌ماند
• اما بار هنوز 80kW می‌خواهد

پس:

• یا UPS اضافه‌بار می‌گیرد
• یا بخشی از بار می‌افتد
• یا سیستم روی بای‌پس می‌رود
• یا قطع برق رخ می‌دهد

مزایای مدل N

• ارزان‌تر است
• طراحی ساده‌تری دارد
• فضای کمتری می‌گیرد
• نگهداری اولیه آسان‌تر است

معایب مدل N

• تحمل خرابی ندارد
• برای تعمیرات معمولاً ریسک خاموشی دارد
• مناسب بارهای خیلی حساس نیست

مناسب چه جاهایی است؟

• بارهای غیرحیاتی
• دفاتر کوچک
• کاربردهایی که چند دقیقه یا چند ساعت خاموشی مشکل بحرانی ایجاد نمی‌کند

2) مدل N+1 — توپولوژی نصب یو پی اس با یک واحد افزونه

این رایج‌ترین مدل افزونگی در UPSهای حرفه‌ای است.

تعریف

در مدل N+1:

• به اندازه نیاز واقعی بار UPS وجود دارد.
• به علاوه یک واحد اضافه

این واحد اضافه برای این است که اگر یکی خراب شد، سیستم هنوز بتواند کل بار را پوشش دهد.

مثال پایه

بار:

80kW

ظرفیت هر ماژول:

40kW

برای پوشش بار، به دو ماژول نیاز است:

N=2

حالا یک ماژول اضافه گذاشته می شود:

N+1=3

پس ظرفیت نصب‌شده برابر است با:

3×40=120kW

ولی بار واقعی هنوز همان 80kW است.

مزیت واقعی N+1 چیست؟

اگر یکی از ماژول‌ها خراب شود:

• یک ماژول از مدار خارج می‌شود
• دو ماژول باقی می‌ماند
• دو ماژول باقی‌مانده:

2×40=80kW

یعنی دقیقاً می‌توانند کل بار را نگه دارند.

پس خرابی یک واحد باعث قطع بار نمی‌شود.

حالت کاری در عمل

در سیستم N+1 معمولاً بار بین همه ماژول‌ها تقسیم می‌شود.

مثلاً در مثال بالا:

• سه ماژول دارید
• بار کل 80kW است

ممکن است هر ماژول حدود:

80/3≈26.7kW بار بگیرد

اگر یکی از مدار خارج شود:

• بار بین دو ماژول باقی‌مانده تقسیم می‌شود
• هر کدام حدود: 80/2=40kW  بار می‌گیرند

یعنی به ظرفیت نامی خودشان می‌رسند، ولی هنوز در محدوده مجاز هستند.

چرا N+1 محبوب است؟

چون تعادل خوبی بین این سه عامل ایجاد می‌کند:

• اطمینان
• هزینه
• سادگی طراحی

یعنی نه به گرانی 2N است، نه به خطرناکی N.

محدودیت N+1

باید دقت کنید که N+1 فقط خرابی یک واحد را پوشش می‌دهد.

اگر:

• دو ماژول هم‌زمان خراب شوند
• یا یک ماژول خراب شود و هم‌زمان یکی را برای سرویس خارج کنید
• یا یک خطا در باس مشترک رخ دهد

ممکن است سیستم دیگر نتواند بار را کامل نگه دارد.

یک نکته مهم در UPS ماژولار

در UPSهای ماژولار، وقتی می‌گوییم N+1، معمولاً منظور این نیست که یک کابینت کامل UPS اضافه دارید.

بلکه یعنی داخل یک کابینت یا چند کابینت موازی، یک ماژول قدرت اضافه دارید.

مثلاً:

• هر ماژول 25kW
• بار 75kW
• برای N نیاز به 3 ماژول دارید
• با N+1 می‌شود 4 ماژول

3) مدل (N+1)2 — دو مسیر مستقل، هر کدام افزونه‌دار

این مدل یک سطح بالاتر از N+1 است.

تعریف

دو مسیر مستقل دارید:

• مسیر A
• مسیر B

اما هر مسیر فقط به اندازه N نیست؛ بلکه خودش N+1 است.

یعنی مثلاً:

• مسیر A: سه ماژول دارد، در حالی که دو ماژول کافی بود
• مسیر B: آن هم سه ماژول دارد

پس:

• اگر در مسیر A یک ماژول خراب شود، مسیر A هنوز کامل است
• اگر در مسیر B هم یک ماژول خراب شود، مسیر B هم کامل است

چرا این مدل استفاده می‌شود؟

برای جاهایی که:

• هم استقلال کامل مسیرها لازم است
• هم داخل هر مسیر هم افزونگی داخلی نیاز است

این مدل برای محیط‌های فوق‌بحرانی است.

مزایا

• هم استقلال دو مسیر را دارید
• هم خرابی یک ماژول در هر مسیر را تحمل می‌کنید
• مناسب برای بالاترین سطح دسترس‌پذیری

معایب

• بسیار گران
• طراحی پیچیده
• نیاز به فضای زیاد
• نگهداری تخصصی‌تر

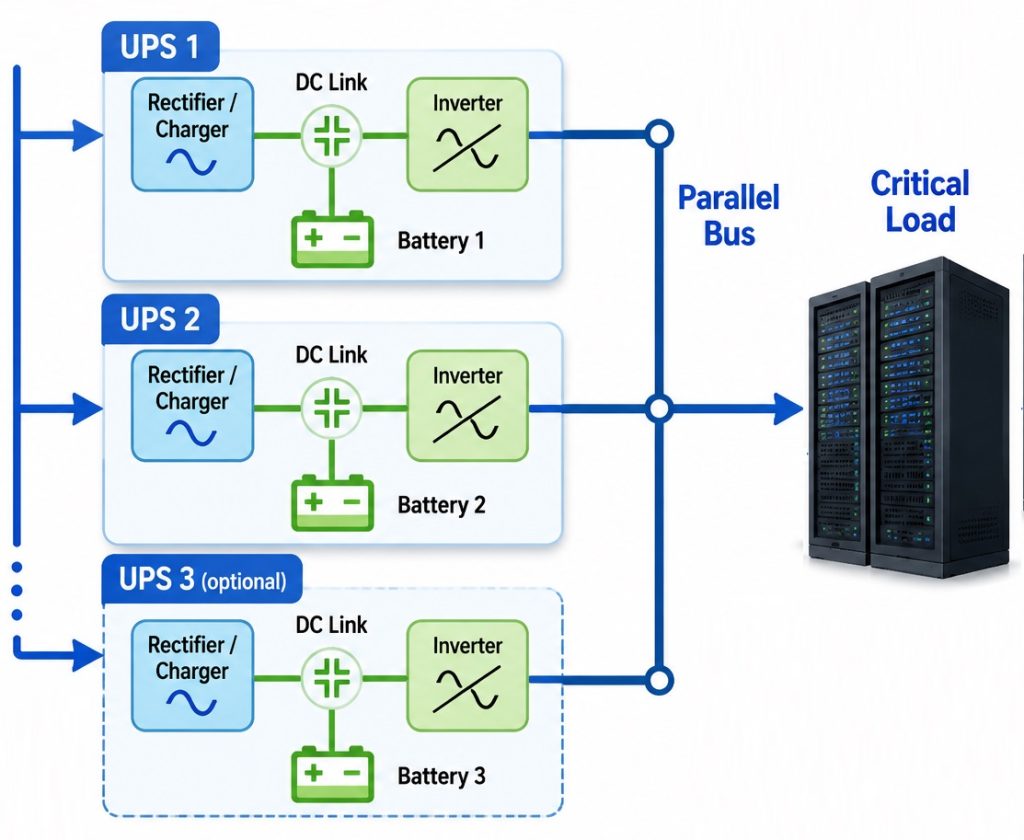

4) افزونگی به روش موازی‌سازی

مفهوم کلی توپولوژی نصب یو پی اس به روش موازی سازی

وقتی چند UPS یا چند ماژول با هم کار می‌کنند تا یک خروجی مشترک بدهند، می‌گوییم به صورت موازی کار می‌کنند.

یعنی همه آن‌ها با هم یک باس خروجی را تغذیه می‌کنند.

دو نوع اصلی موازی

الف) Capacity Parallel

یعنی موازی‌سازی فقط برای بالا بردن ظرفیت.

مثال:

• بار شما 120kW است
• هر UPS فقط 60kW است
• دو UPS موازی می‌کنید تا 120kW به دست آید

اینجا:

• اگر یکی خراب شود، فقط 60kW باقی می‌ماند
• بار 120kW است
• پس سیستم از کار می‌افتد یا اضافه‌بار می‌گیرد

بنابراین این موازی‌سازی افزونگی ندارد

فقط برای افزایش ظرفیت است.

ب) Redundant Parallel

در اینجا موازی‌سازی علاوه بر ظرفیت، برای تحمل خرابی هم هست.

مثال:

• بار 120kW
• هر UPS = 60kW
• سه UPS موازی می‌کنید

در نتیجه:

3×60=180kW

ولی بار فقط 120kW است.

پس اگر یکی خراب شود:

2×60=120kW

بار همچنان کامل تأمین می‌شود.

این می‌شود موازی افزونه یا همان Redundant Parallel.

5) افزونگی مسیر یا Path Redundancy

ممکن است خود UPS افزونه داشته باشد، ولی مسیر برق بعد از UPS افزونه نداشته باشد.

مثلاً:

• UPS شما N+1 است
• اما فقط یک کابل خروجی به سمت بار دارید
• یا فقط یک تابلو توزیع دارید

اگر آن کابل یا تابلو خراب شود، باز هم بار قطع می‌شود.

پس فقط افزونگی UPS کافی نیست؛ باید مسیر توزیع هم افزونه باشد.

Path A / Path B

در طراحی حرفه‌ای دو مسیر مستقل ساخته می‌شود:

• مسیر A
• مسیر B

هر مسیر شامل اجزای مستقل خودش است:

• UPS
• تابلو
• کابل
• PDU
• بریکرها

اگر یکی مشکل پیدا کند، مسیر دیگر باقی می‌ماند.

چگونه توپولوژی مناسب را انتخاب کنیم؟

برای انتخاب درست، ابتدا باید نیاز واقعی خود را مشخص کنید:

• حیاتی بودن بار را مشخص کنید: غیرحیاتی → N | حیاتی → حداقل N+1 | فوق‌بحرانی → A/B و مدل‌های بالاتر مثل (N+1)2
• N را دقیق محاسبه کنید (توان واقعی، رشد آینده، پیک‌ها).
• اگر قطع برق قابل‌قبول نیست، N+1 یا موازی افزونه انتخاب کنید.
• برای بارهای حساس، فقط UPS کافی نیست؛ Path Redundancy (مسیر A/B) را هم اجرا کنید.
• در نهایت بین هزینه، فضا و سطح ریسک تعادل ایجاد کنید.

نتیجه‌گیری

توپولوژی نصب یو پی اس یعنی تعیین میزان ظرفیت لازم (N) و سطح افزونگی. مدل N ارزان و ساده است اما با خرابی یا سرویس، احتمال قطع بار دارد. مدل N+1 رایج‌ترین گزینه حرفه‌ای است و خرابی یک واحد را پوشش می‌دهد. برای بیشترین دسترس‌پذیری، علاوه بر خود UPS باید مسیر توزیع برق (A/B) هم افزونه باشد، چون خرابی کابل/تابلو هم می‌تواند باعث خاموشی شود.
