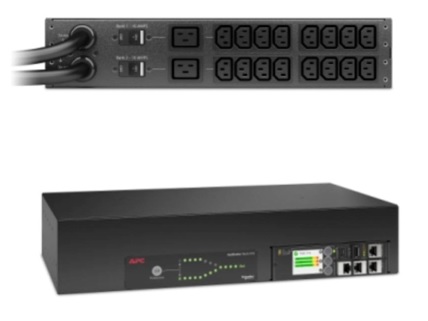

بررسی کامل ATS اشنایدر APC مدل AP4424A

مقدمه

در زیرساخت‌های فناوری اطلاعات و اتاق‌های سرور مدرن، تداوم در تغذیه الکتریکی بدون کوچک‌ترین وقفه اهمیت حیاتی دارد؛ زیرا بروز خاموشی ناگهانی می‌تواند منجر به توقف سرویس و وارد آمدن خسارت‌های مالی سنگین شود. به همین منظور، مدیران شبکه از تجهیزات انتقال خودکار برق برای طراحی افزونگی رک استفاده می‌کنند. در این مقاله قصد داریم به بررسی کامل ATS اشنایدر APC مدل AP4424A بپردازیم تا مهندسان شبکه با دیدی جامع نسبت به ساختار، عملکرد و کاربردهای تخصصی این دستگاه تصمیم‌گیری کنند.

بررسی کامل ATS اشنایدر APC مدل AP4424A و ماهیت عملکرد آن

برای درک صحیح جایگاه این سوئیچ، ابتدا باید به چرایی استفاده از آن در رک بپردازیم. سوئیچ انتقال اتوماتیک (Automatic Transfer Switch) دستگاهی است که بار الکتریکی را میان دو منبع تغذیه مستقل (مثلاً دو دستگاه UPS مجزا) با سرعت جابه‌جا می‌کند. بنابراین، چنانچه ولتاژ منبع اولیه افت کند یا خط اصلی قطع گردد، دستگاه بلافاصله و در کسری از ثانیه مدار را به منبع ثانویه منتقل می‌سازد.

علاوه بر این، در طراحی بسیاری از تجهیزات رک‌مونت نظیر سوئیچ‌های لایه اکسس یا فایروال‌ها، سازندگان تنها یک پاور تعبیه می‌کنند. وجود این مدل اشنایدر به چنین تجهیزاتی اجازه می‌دهد که هم‌زمان از دو منبع تغذیه پایدار بهره‌مند شوند.

مشخصات فنی در بررسی کامل ATS اشنایدر APC مدل AP4424A

شناخت المان‌های الکتریکی و فیزیکی دستگاه برای مهندسان برق و تأسیسات دیتاسنتر ضرورت دارد.

به همین جهت، شرکت اشنایدر این محصول را با مشخصات کلیدی زیر روانه بازار کرده است:

• ارتفاع و فرم فاکتور: اشغال ۲ یونیت استاندارد (2U) در داخل رک ۱۹ اینچ
• جریان نامی و بار مجاز: ۳۲ آمپر تک‌فاز با ظرفیت بار ۷۴۰۰ ولت‌آمپر (7.4kVA)
• ولتاژ کاری: ۲۳۰ ولت متناوب تک‌فاز با رنج تحمل فرکانسی ۵۰/۶۰ هرتز
• پورت‌های ورودی: تجهیز دستگاه به ۲ عدد کابل ورودی با سوکت صنعتی IEC 309 32A 2P+E به طول ۲.۴۴ متر
• تعداد خروجی‌ها: دارا بودن ۱۶ عدد پریز IEC 60320 C13 به‌همراه ۲ عدد پریز IEC 60320 C19 جهت اتصال مستقیم به سرورها یا رک PDUها
• حفاظت الکتریکی: بهره‌مندی از بریکر داخلی جهت پیشگیری از خطرات اضافه بار

مزایای کاربردی در بررسی کامل ATS اشنایدر APC مدل AP4424A

کاربران با به‌کارگیری این دستگاه در پروژه‌های زیرساختی از منافع عملیاتی متعددی بهره‌مند می‌شوند:

۱. تضمین پایداری تجهیزات تک‌پاور (Single-Corded)

مهم‌ترین هدف مهندسان در تجهیز رک به سوئیچ‌های هوشمند انتقال، ارتقای ضریب دسترس‌پذیری است. در نتیجه، تجهیزاتی که فاقد پاور ماژولار دوم هستند، از خاموشی‌های مقطعی ناشی از تعمیرات یکی از UPSها مصون می‌مانند.

۲. سرعت جابه‌جایی بالا و بدون وقفه (Seamless Transfer)

دستگاه فرآیند سوئیچینگ میان ورودی A و B را در زمان استاندارد و منطبق بر منحنی ITIC انجام می‌دهد. از این رو، پاور ساپلای سرورها در طول جابه‌جایی دچار ریست یا افت عملکرد نمی‌شود.

۳. مدیریت و نظارت‌پذیری استاندارد شبکه

این تجهیز از پروتکل‌های مانیتورینگ تحت شبکه پشتیبانی می‌کند؛ بنابراین، مدیران سایت قادرند پارامترهای بار مصرفی و وضعیت خطوط ورودی را از راه دور ارزیابی کنند.

نکات مهم در بررسی کامل ATS اشنایدر APC مدل AP4424A پیش از خرید و نصب

مهندسان پیش از پیاده‌سازی این قطعه در اتاق سرور، لازم است چند نکته ایمنی و فنی را لحاظ کنند:

1. ارزیابی استقلال منابع برق: تکنسین‌ها باید دو کابل ورودی را به دو مسیر کاملاً مستقل متصل کنند (مثلاً ورودی ۱ از UPS خط اول و ورودی ۲ از UPS خط دوم) تا مفهوم ریداندنسی محقق شود.
2. محاسبه جریان مصرفی رک: اپراتورها باید با توجه به جریان ۳۲ آمپر دستگاه، مجموع توان تجهیزات متصل را به گونه‌ای محاسبه کنند که از آستانه امن کارکرد عبور نکند.
3. تطابق سوکت‌های ورودی: خریداران باید پیش از نصب اطمینان حاصل کنند که تابلو برق رک یا PDUهای بالادستی دارای پریزهای استاندارد IEC 309 32A باشند.

تفاوت ATS اشنایدر با PDU رک

گاهی متخصصان این دو تجهیز را به دلیل تشابه ظاهری اشتباه می‌گیرند. در واقع، PDU تنها یک رابط چندشاخه صنعتی برای توزیع برق است و توانایی سوییچ کردن خودکار بین دو فاز یا دو مدار را ندارد. در مقابل، سوئیچ AP4424A از یک منطق کنترلی برای سوییچینگ فوق‌سریع میان خطوط پشتیبانی می‌کند و علاوه بر وظیفه انتقالی، نقش PDU خروجی را نیز ایفا می‌نماید.

نتیجه‌گیری از بررسی کامل ATS اشنایدر APC مدل AP4424A

در نهایت، کارشناسان می‌توانند چنین ارزیابی کنند که پایداری شبکه‌های کامپیوتری وابستگی مستقیم به ثبات زنجیره تأمین توان دارد. با تکیه بر ظرفیت ۳۲ آمپری، درگاه‌های متنوع خروجی C13 و C19 و حفاظت استاندارد مدار، بررسی کامل ATS اشنایدر APC مدل AP4424A نشان می‌دهد که این محصول انتخابی استاندارد و قابل اعتماد برای پیاده‌سازی افزونگی در رک‌های پرتراکم به شمار می‌آید. از طرفی، سازمان‌ها با بکارگیری آن در سایت‌های حساس، ریسک خطای انسانی و خاموشی ناخواسته را تا حد چشمگیری به حداقل ممکن می‌رسانند.
