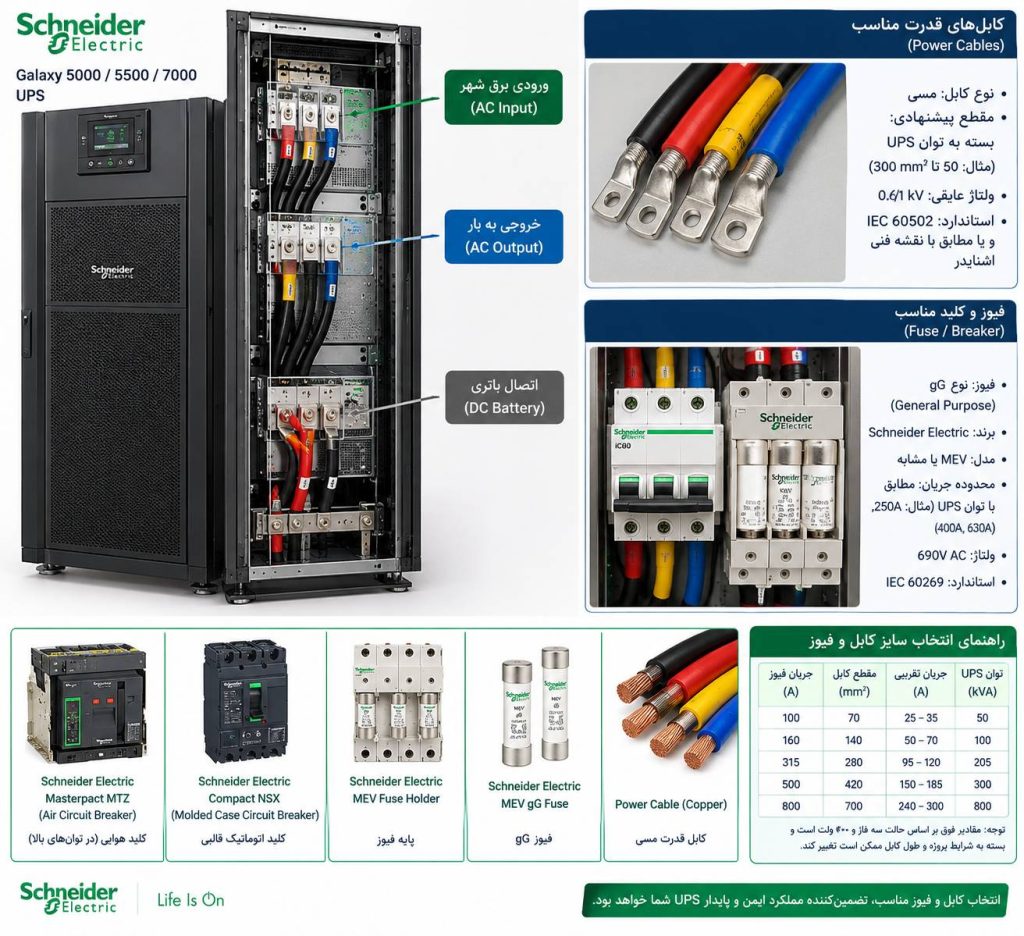

انتخاب کابل و فیوز مناسب برای یو پی اس

راهنمای انتخاب کابل و فیوز مناسب برای یو پی اس

انتخاب کابل و فیوز مناسب برای یو پی اس فقط یک موضوع «نصب» نیست؛ بلکه مستقیماً روی ایمنی، راندمان، عمر باتری، دمای کابل‌ها، عملکرد اینورتر و حتی سلامت برد پاور اثر می‌گذارد. از طرفی اگر کابل نازک انتخاب شود، افت ولتاژ بالا می‌رود و UPS تحت بار سنگین دچار آلارم، خاموشی یا خطای اضافه‌بار می‌شود. همچنین اگر فیوز اشتباه انتخاب شود، یا بی‌دلیل قطع می‌کند یا بدتر از آن، در زمان خطا به‌موقع عمل نمی‌کند.

در ادامه، مرحله‌به‌مرحله و با کلمات گذار (بنابراین، از طرفی، در نتیجه، علاوه‌براین، با این حال و …) یاد می‌گیرید که برای بخش‌های مختلف UPS چه کابلی و چه فیوزی مناسب‌تر است.

چرا انتخاب کابل و فیوز مناسب برای یو پی اس اهمیت دارد؟

اول از همه باید بدانیم که یک دستگاه UPS با دو بخش مجزای جریان سروکار دارد:

• بخش AC (ورودی و خروجی برق شهر): ولتاژ بالاتر، جریان کمتر
• بخش DC (باتری و باس DC): ولتاژ پایین‌تر، جریان بسیار بالاتر

بنابراین، حتی اگر توان نامی دستگاه مشخص باشد، جریان سمت باتری چندین برابر بیشتر خواهد بود. در نتیجه، محاسبه دقیق و انتخاب کابل و فیوز مناسب برای یو پی اس در بخش DC از حساسیت فوق‌العاده‌ای برخوردار است.

گام اول: محاسبه دقیق جریان برای سایزینگ کابل و فیوز

برای انتخاب کابل و فیوز، ابتدا باید جریان تقریبی هر بخش را بدانیم.

1) انتخاب کابل و فیوز منوط به محاسبه جریان در سمت AC (ورودی/خروجی)

• V معمولاً 220 تا 230 ولت
• PF ضریب توان (مثلاً 0.8 تا 1)
• η راندمان (مثلاً 0.9)

نکته: اگر فقط kVA دارید، تقریباً:

2) انتخاب کابل و فیوز منوط به محاسبه جریان در سمت DC (مسیر باتری)

اینجاست که تفاوت بزرگ دیده می‌شود؛ مثلاً برای توان 3000W و باتری 48V:

بنابراین جریان DC به‌راحتی 60 تا 150 آمپر و حتی بیشتر می‌شود.

گام دوم: اصول انتخاب کابل مناسب برای یو پی اس و باتری

مهم‌ترین فاکتورها در زمان انتخاب کابل مناسب برای یو پی اس عبارتند از:

1. جریان عبوری (آمپر بار)
2. طول مسیر کابل و اهمیت افت ولتاژ
3. نوع نصب (داکت، هوای آزاد، دمای محیط)
4. جنس کابل (مس یا آلومینیوم، افشان یا مفتول)

چرا کابل‌کشی بخش DC در یو پی اس حساس‌تر است؟

از آنجا که ولتاژ در سمت باتری پایین است، افت ولتاژ تاثیر مخرب‌تری روی عملکرد اینورتر دارد. علاوه‌براین، مقاومت بالای مسیر باعث گرمایش کابل می‌شود. در نتیجه، در فرآیند انتخاب کابل و فیوز مناسب برای یو پی اس، کابل‌های باتری باید ضخیم‌تر و کوتاه‌تر انتخاب شوند.

انتخاب سطح مقطع کابل مسی

نکته مهم: برای کابل‌های باتری UPS (DC) معمولاً یک پله ضخیم‌تر انتخاب می‌کنند، زیرا جریان پیک و شرایط دما/تهویه روی آن اثر می‌گذارد.

افت ولتاژ: اشتباه رایج در کابل‌کشی یو پی اس

حتی اگر کابل از نظر آمپر «جواب بدهد»، ممکن است افت ولتاژ مشکل‌ساز شود.

بنابراین:

• برای AC معمولاً افت ولتاژ 2% تا 3% قابل قبول است
• برای DC باتری بهتر است افت ولتاژ را خیلی کمتر (مثلاً 1% یا کمتر) نگه دارید، چون UPS در ولتاژهای پایین‌تر زودتر آلارم می‌دهد.

در نتیجه اگر فاصله باتری تا UPS زیاد است، بهتر است:

• باتری‌ها را نزدیک UPS قرار دهید
• یا سطح مقطع کابل DC را بالاتر ببرید
• و همچنین اتصالات را کاملاً محکم و تمیز (بدون سولفاته) نگه دارید

گام سوم: اصول انتخاب فیوز مناسب برای یو پی اس (ورودی، خروجی و باتری)

فیوز یا کلید حفاظتی باید طوری انتخاب شود که:

• در بار عادی بی‌دلیل قطع نکند
• اما هنگام اتصال کوتاه، اضافه‌جریان خطرناک یا خطای داخلی سریع عمل کند

انواع حفاظت رایج در یو پی اس

1. MCB (کلید مینیاتوری) برای AC (پیشنهاد رایج: تیپ C در بسیاری از کاربردها)
2. MCCB (کلید اتوماتیک کمپکت) برای جریان‌های بالاتر (UPSهای بزرگ‌تر)
3. فیوز DC یا NH / فیوز کارتریجی DC برای مسیر باتری (مهم و تخصصی)
4. کلید جداکننده DC (DC Isolator/Breaker) مخصوص باتری/رک باتری

فیوز ورودی (AC) یو پی اس را چگونه انتخاب کنیم؟

برای ورودی، جریان AC را حساب کنید، سپس ضریب اطمینان در نظر بگیرید.

• معمولاً انتخاب فیوز/کلید حدود 125% جریان کاری انجام می‌شود
• با این حال اگر UPS جریان هجومی (inrush) بالا دارد، انتخاب تیپ مناسب (مثلاً C) مهم می‌شود

مثال ساده:

UPS با توان 2kVA تک‌فاز، PF≈0.9:

بنابراین کلید 10A یا 16A (بسته به شرایط و کابل و استاندارد تابلو) می‌تواند منطقی باشد.

فیوز خروجی UPS (AC) را چگونه انتخاب کنیم؟

اگر UPS چند مصرف‌کننده را تغذیه می‌کند، بهتر است:

• یک حفاظت اصلی در خروجی UPS داشته باشید
• و علاوه‌براین، برای هر شاخه مصرف‌کننده هم حفاظت جداگانه بگذارید

در نتیجه در زمان خطا، فقط همان خط قطع می‌شود نه کل سیستم.

فیوز باتری UPS (DC) مهم‌ترین بخش حفاظت

سمت باتری به علت جریان زیاد و انرژی ذخیره‌شده بالا، خطرناک‌تر است. بنابراین:

• فیوز باید DC-Rated باشد (فیوز AC لزوماً برای DC مناسب نیست)
• محل نصب فیوز باید نزدیک باتری باشد تا در صورت اتصال کوتاه در مسیر کابل، حفاظت انجام شود
• مقدار فیوز باید متناسب با حداکثر جریان دشارژ/شارژ و توان UPS انتخاب شود

قاعده تجربی:

فیوز DC را معمولاً حدود 1.25 تا 1.5 برابر جریان کاری DC انتخاب می‌کنند (بسته به نوع UPS و پیک جریان).

با این حال اگر UPS جریان پیک بسیار بالا دارد، باید دیتاشیت یا توصیه سازنده بررسی شود.

نکات کلیدی نصب و جلوگیری از خرابی کابل و فیوز یو پی اس

• کابل باتری را کوتاه نگه دارید؛ چون افت ولتاژ و گرما کمتر می‌شود.
• کابل‌های DC را زوج و هم‌مسیر ببندید تا حلقه القایی و نویز کمتر شود.
• سرسیم (کابلشو) استاندارد + پرس درست استفاده کنید؛ اتصالات شل باعث داغی و ذوب شدن می‌شود.
• فیوز DC را نزدیک باتری نصب کنید، نه نزدیک UPS.
• اگر چند رشته کابل موازی می‌زنید، طول و سطح مقطع و مسیر همه یکسان باشد.
• در رک باتری، از شینه و فیوز/بریکر مناسب DC استفاده کنید.

خطاهای رایج در انتخاب کابل و فیوز برای یو پی اس

1. استفاده از فیوز/کلید AC در مسیر DC باتری
2. انتخاب کابل فقط بر اساس آمپر، بدون توجه به طول و افت ولتاژ
3. نادیده گرفتن جریان پیک هنگام راه‌اندازی یا بارهای موتوری
4. بستن کابل باتری با اتصالات ضعیف (ایجاد مقاومت و گرمایش)
5. انتخاب فیوز خیلی بزرگ که در خطا به‌موقع قطع نمی‌کند

نتیجه‌گیری

به طور کلی، انتخاب کابل و فیوز مناسب برای یو پی اس نیازمند محاسبه دقیق جریان‌های AC و DC، بررسی طول مسیر و رعایت استانداردهای حفاظتی است. در نتیجه، با مهندسی دقیق این بخش‌ها می‌توانید از داغی کابل‌ها، افت ولتاژ و خرابی زودهنگام تجهیزات جلوگیری کرده و راندمان سیستم را به حداکثر برسانید.

خدمات تخصصی سرویس و نگهداری UPS

شرکت آروند آویژه پارسیان در زمینه سرویس و نگهداری از یو پی اس های APC و MGE و هووآوی دارای خدمات بسیار جامعی می باشد که در صورت نیاز به مشاوره با متخصصان ما تماس حاصل نمایید.

در صورت نیاز به مشاوره تخصصی، انتخاب UPS مناسب، تعیین باتری مناسب، خرید، نصب و یا سرویس و نگهداری، با کارشناسان ما تماس حاصل فرمایید.
