ups و ats :
ups و ats دارای مشخصاتی هستند که در اینجا به بررسی آنها می پردازیم. ats یک دستگاه یا تابلو کنترلی است که وقتی منبع برق اصلی (شبکه شهر) قطع میشود، بهطور اتوماتیک بار الکتریکی را به منبع برق پشتیبان (مثل دیزل ژنراتور) انتقال میدهد. و وقتی برق شهر دوباره برقرار شد، بهصورت خودکار بار را برمیگرداند به برق اصلی و ژنراتور را خاموش میکند.
نحوهی عملکرد ATS
فرض کن مجموعهای داری (مثلاً بیمارستان، سرور دیتا، یا ساختمان تجاری) که نمیخواهد حتی چند ثانیه بدون برق بماند.
عملکرد ATS اینگونه است:
- برق اصلی (شبکه) فعال است → مصرفکنندهها از برق شهر تغذیه میشوند.
- برق شبکه قطع میشود → ATS این را تشخیص میدهد.
- سیگنال به ژنراتور میفرستد تا روشن شود.
- بعد از پایدار شدن ولتاژ ژنراتور → ATS بهصورت خودکار مدار بار را از شبکه جدا کرده و به ژنراتور وصل میکند.
- وقتی برق شهر دوباره وصل شود → ATS اتصال به شبکه را برمیگرداند و ژنراتور را خاموش میکند.
اجزای اصلی ATS
- کلید قدرت (Breaker or Contactor): برای قطع و وصل منابع.
- کنترلر هوشمند (Controller): مغز سیستم که فرمانها را صادر میکند.
- مدار سنجش ولتاژ و فرکانس: برای تشخیص وضعیت شبکه و ژنراتور.
- Circuit Interlock: برای جلوگیری از اتصال همزمان دو منبع (خیلی خطرناک است).
انواع ATS
- ATS با استارت خودکار ژنراتور: رایجترین نوع، در سیستمهای اضطراری.
- ATS دستی: انتقال منبع بهصورت دستی انجام میشود.
- ATS با قابلیت زمانبندی: برای تأخیر در سوییچ یا بازگشت خودکار.
- ATS هوشمند: با کنترلر قابل برنامهریزی (PLC / Microcontroller) که امکان ارتباط با سیستم مانیتورینگ (SCADA یا BMS) را دارد.
کاربردهای مهم ATS:
- بیمارستانها و مراکز درمانی
- دیتاسنترها و سرورها
- صنایع حیاتی و خطوط تولید
- ساختمانهای بزرگ و سازمانی
- آسانسورها و سیستمهای ایمنی
چرا باید از ats در شبکه برقی استفاده کرد؟
بهطور خلاصه، استفاده از ATS (Automatic Transfer Switch) در شبکههای برقی برای افزایش اطمینان، پایداری و ایمنی تأمین برق است.
۱. تامین برق بدون وقفه (Continuity of Power)
در بسیاری از مراکز (مثل بیمارستانها، سرورها، آسانسورها و کارخانهها)، قطع برق حتی چند ثانیه میتواند:
- باعث از کار افتادن دستگاهها شود
- دادههای حساس از بین بروند
- یا خطر جانی ایجاد کند
ATS باعث میشود در زمان قطع برق اصلی، اتصال خودکار به منبع پشتیبان (مثلاً ژنراتور) برقرار شود. به این ترتیب برق هیچگاه قطع نمیشود یا فقط وقفهای بسیار کوتاه رخ میدهد.
۲. کاهش نیاز به عملیات دستی
در سیستمهای بدون ATS، اپراتور باید:
- متوجه قطع برق شود
- ژنراتور را روشن کند
- کلیدها را بهصورت دستی جابهجا کند
این فرآیند وقتگیر است و در شرایط بحرانی (مثلاً نیمهشب یا طوفان) ممکن است با تأخیر انجام شود. ATS همهی این کارها را خودکار انجام میدهد.
۳. محافظت از تجهیزات
ATS بررسی میکند که:
- برق ژنراتور یا شبکه پایدار و با ولتاژ مناسب باشد
- از اتصال همزمان دو منبع (Backfeed) جلوگیری شود (چون باعث سوختن تجهیزات یا برقگرفتگی کارکنان میشود)
در نتیجه: تجهیزات و مدارها ایمنتر عمل میکنند.
۴. صرفهجویی در هزینه نگهداری و خسارت
سیستمهایی که با وقفه برق از کار میافتند، ممکن است:
- تولید را متوقف کنند
- به دستگاهها آسیب بزنند
- نیاز به راهاندازی مجدد یا تعمیر داشته باشند
ATS با کاهش خاموشیها، از این خسارتها جلوگیری میکند.
۵. کنترل هوشمند و گزارشدهی
در مدلهای مدرن، ATS میتواند:
- به سیستم مانیتورینگ وصل شود (BMS یا SCADA)
- وضعیت برق شبکه و ژنراتور را گزارش دهد
- تاریخچه عملکرد ذخیره کند
- هشدارها را ارسال کند
upsچه فرقی با ats دارد؟
ATS (Automatic Transfer Switch – کلید انتقال خودکار)
- دستگاهی است که هنگام قطع برق شهری، بهصورت خودکار برق را از منبع پشتیبان (مثل ژنراتور) به بار (Load) منتقل میکند.
- خودش برق تولید نمیکند، فقط منبع تغذیه را سوییچ میکند.
مثل یک رله هوشمند بین دو منبع برق.
UPS (Uninterruptible Power Supply – منبع تغذیه بدون وقفه)
- سیستمی است که با باتری برق را ذخیره میکند و در لحظهی قطع برق شهری، بلافاصله برق را تأمین میکند.
- معمولاً برای تجهیزات حساس (سرور، کامپیوتر، تجهیزات آزمایشگاهی) استفاده میشود.
خودش تولید برق کوتاهمدت میکند (نه سوئیچ فقط).

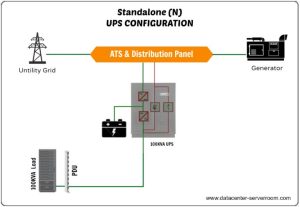

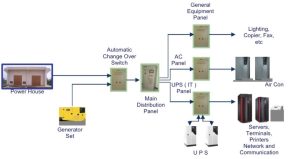

پکیج کامل ATS + UPS یعنی چه؟
پکیج “کامل” زمانی گفته میشود که هر دو سیستم (ATS و UPS) به شکل هماهنگ در کنار هم نصب شوند تا شما:
- در لحظه قطع برق، هیچ وقفهای حتی چند ثانیهای نداشته باشید (به لطف UPS)
- در زمان طولانیتر قطع برق، ژنراتور بهصورت خودکار وارد مدار شود (به لطف ATS)
- و پس از بازگشت برق شهر، همهچیز به حالت عادی برگردد بدون نیاز به عمل دستی.
مزایای پکیج UPS + ATS از آروند آویژه پارسیان:

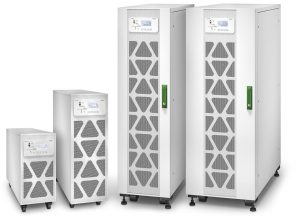

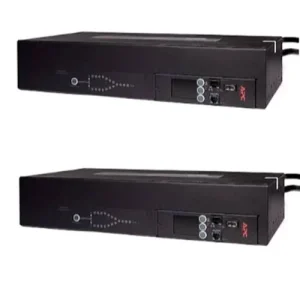

• موجودی آماده: UPS Easy UPS APC (۴۰ تا ۱۲۰ kVA) + ATS ۱۶ و ۳۲ آمپری، با امکان تحویل سریع.
• حفاظت دوگانه: UPS آنلاین برای نوسانات کوتاهمدت + ATS برای قطعیهای طولانی.
• مناسب برای دیتاسنترهای scalable: ایدهآل برای شرکتهای بزرگ و پروژههای دولتی، با uptime نزدیک به ۱۰۰%.
• خدمات کامل: مشاوره، نصب، و نگهداری
در پروژههای موفق ما مانند آسیاتک و مخابرات، سازمان صدا و سیما و بسیاری پروژه موفق دیگر این پکیجها نقش اصلی در کاهش downtime و افزایش اطمینان داشتهاند. با شرایط ویژه فعلی، پکیجهای ترکیبی را با تخفیف و نصب رایگان ارائه میدهیم.
اگر آماده ارتقای زیرساخت دیتاسنترتان هستید، همین حالا تماس بگیرید تا راهکار سفارشی (بر اساس ظرفیت و نیاز) پیشنهاد دهیم.
