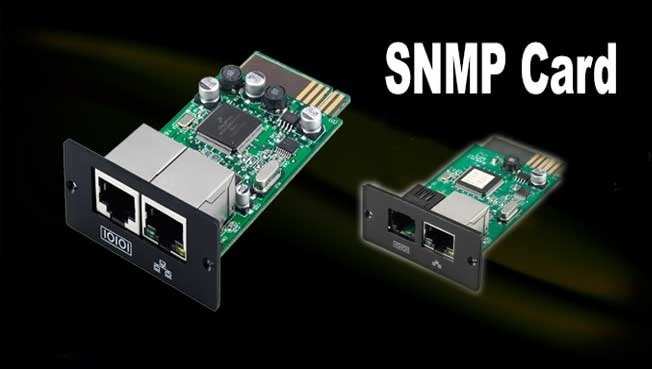

کارت SNMP و نحوه نصب آن در یو پی اس چگونه است :
کارت SNMP و نحوه نصب آن بسیار اهمیت بالایی دارد در اینجا به بررسی آن می پردازیم. معمولاً در تجهیزات شبکه یا دستگاههای UPS و سرور استفاده میشود. یک کارت ارتباطی یا ماژول مدیریتی است که به دستگاه اجازه میدهد. از طریق شبکه و با استفاده از پروتکل SNMP — Simple Network Management Protocol نظارت و کنترل شود.
کارت SNMP چه میکند؟
وقتی کارت SNMP را داخل دستگاهی مثل UPS (منبع تغذیه بدون وقفه) یا سوئیچ شبکه نصب میکنی، دستگاه میتواند:
- آمار و اطلاعات سلامت خود را به نرمافزارهای مانیتورینگ بفرستد (مثل PRTG، Zabbix یا SolarWinds)
- دستورات مدیریتی از راه دور دریافت کند (مثل خاموش/روشن کردن UPS، ریست شبکه و …)
- هشدارها را در صورت خطا یا قطعی برق به ایمیل یا سرور مرکزی ارسال کند.
کارت SNMP و نحوه نصب سختافزاری آن (در UPS و تجهیزات مشابه)
1. خاموش کردن دستگاه و جدا کردن از برق
قبل از هر چیز،
- دستگاه UPS یا تجهیز را خاموش کن
- آن را کاملاً از برق شهر و بارهای خروجی جدا کن
- چند دقیقه صبر کن تا خازنها تخلیه شوند (برای ایمنی)
2. باز کردن درگاه ارتباطی ویژه SNMP
اکثر UPSها یک شیار مخصوص یا اسلات ارتباطی دارند که معمولاً با برچسبهایی مثل:
“Communication Slot”
“Network Management Slot”
“Intelligent Slot”
مشخص شده است.
این قسمت معمولاً در پشت دستگاه و در کنار پورت RS-232 یا USB قرار دارد. پوشش پلاستیکی یا فلزی آن را با احتیاط باز کن (معمولاً با یک پیچ کوچک بسته شده).

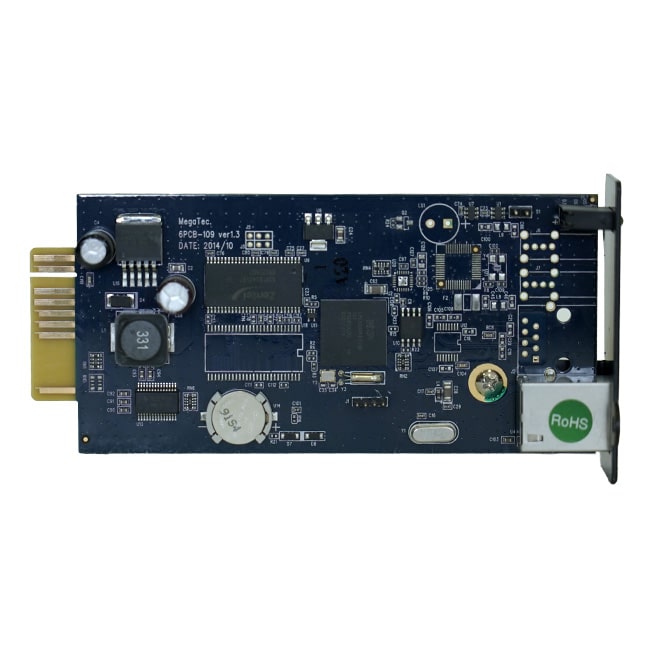

3. نصب فیزیکی کارت SNMP
- کارت را طوری قرار بده که پایهها و پینها دقیقاً در مسیر کانکتور داخلی منطبق شوند.
- با فشار ملایم و یکنواخت، آن را تا انتها در جای خود بنشان، ولی فشار بیش از حد وارد نکن.
- سپس کارت را با پیچهای مخصوص خودش محکم کن تا در جای خود ثابت بماند.
4. اتصال کابل شبکه (LAN)

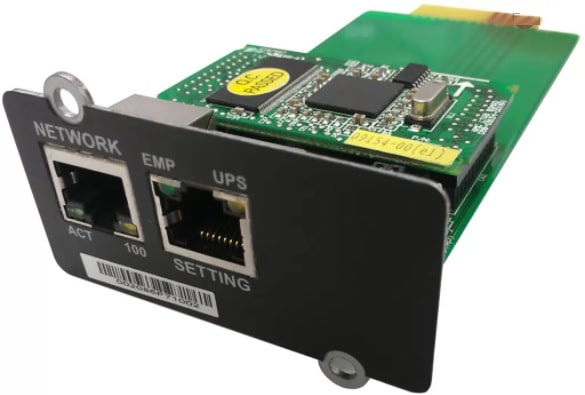

کارت SNMP یک پورت شبکه RJ-45 (LAN) دارد.
کابل شبکه را از آن به سوئیچ یا روتر شبکه وصل کن تا ارتباط با نرمافزار مدیریتی برقرار شود.
نکته: اگر شبکهات DHCP دارد، کارت IP خود را بهصورت خودکار میگیرد. در غیر اینصورت باید بعداً از طریق نرمافزار تنظیم اولیه، IP را به آن اختصاص دهی.
5. روشن کردن و تست اولیه
- UPS (یا دستگاه دیگر) را مجدداً روشن کن.
- چراغهای LED روی کارت SNMP را بررسی کن:
- چراغ LINK/ACT (برای اتصال شبکه)
- چراغ STATUS (برای وضعیت عادی کارت)
اگر هر دو سبز بودند یعنی کارت بهدرستی شناسایی شده است.
6. پیکربندی نرمافزاری (اختیاری اما ضروری برای استفاده)
سپس باید از طریق:
- نرمافزار SNMP Manager
- یا رابط وب کارت (توسط IP کارت در مرورگر)
آن را تنظیم کنی تا دادهها ارسال شوند، Trapها (هشدارها) فعال شوند و دسترسیها امن شوند.
چرا در یو پی اس از کارت snmp استفاده می گردد؟
کارت SNMP باعث میشود یوپیاس از یک دستگاه محلی به یک تجهیز هوشمند شبکهای تبدیل شود که قابل مانیتور، کنترل و گزارشگیری از راه دور است.
به زبان ساده: بدون کارت SNMP، یوپیاس مثل یک “جعبه برق بیصدا” کار میکند؛ ولی با کارت SNMP، تبدیل میشود به یک سیستم مدیریتی و هشداردهنده فعال و هوشمند.
مزایا و کاربردهای دقیقتر
1. مانیتورینگ وضعیت یوپیاس از راه دور
از طریق شبکه (مثلاً با نرمافزارهایی مثل PRTG, NMS, Zabbix, Eaton Intelligent Power Manager) میتوانی:
- ولتاژ ورودی و خروجی را ببینی
- سطح شارژ و سلامت باتری را نظارت کنی
- بار مصرفی سرورها را بررسی کنی
- دمای داخلی یا خطاهای UPS را مشاهده کنی
این یعنی دیگر لازم نیست به محل UPS بروی — همهچیز از اتاق کنترل یا حتی از خانه قابل بررسی است.
2. دریافت هشدار (Alarm و Trap)
کارت SNMP در صورت بروز مشکل، هشدار فوری میفرستد:
این هشدارها میتوانند از طریق:
- ایمیل
- پیام در نرمافزار NMS
- یا حتی SNMP Trap به سرور مرکزی ارسال شوند.
3. مدیریت خاموشی خودکار سرورها
اگر UPS در حالت باتری برای مدت طولانی کار کند، کارت SNMP میتواند:
- از طریق شبکه به سیستمهای متصل اطلاع دهد
- و بهصورت خودکار فرمان خاموشی ایمن (Shutdown) ارسال کند
نتیجه: هیچ اطلاعاتی از بین نمیرود و سرورها قبل از اتمام باتری، امن خاموش میشوند.
4. مدیریت متمرکز چندین UPS
در یک دیتاسنتر با چند دستگاه UPS:
کارتهای SNMP باعث میشوند همه UPSها از یک کنسول مرکزی قابل مانیتور باشند، بدون نیاز به نرمافزار اختصاصی برای هر برند.
5. افزایش اطمینان و کاهش هزینه نگهداری
با داشتن گزارشها، میتوانی قبل از خرابی پیشبینی کنی که:
- باتریها چه زمانی نیاز به تعویض دارند،
- یا چه زمانی جریان بیش از حد در حال مصرف است.
این یعنی: پیشگیری قبل از قطعی واقعی → کاهش هزینه و افزایش پایداری سیستم.
مدل های مختلف کارت SNMP برای یو پی اس APC کدام است؟
1. AP9630 – Network Management Card 2 :
مدل بسیار رایج نسل دوم کارت مدیریت شبکه APC.
ویژگیها:
- پشتیبانی از SNMP نسخه 1, 2c و 3
- دارای پورت شبکه RJ-45
- قابلیت تنظیم IP دستی یا از DHCP
- رابط وب برای مانیتورینگ مستقیم از مرورگر
- پشتیبانی از HTTPS, SSH برای امنیت بالا
- ارسال ایمیل هنگام بروز هشدارها
- قابلیت log و کنترل زمانبندی خاموشی سرورها
کاربرد: اکثر UPSهای سری Smart‑UPS و Symmetra از این مدل پشتیبانی میکنند.
2. AP9631 – Network Management Card 2 with Environmental Monitoring:
ورژن پیشرفتهتر AP9630 است.
تفاوت کلیدی:
دارای درگاه سنسور محیطی (Temperature/Humidity Probe) برای نظارت بر دمای اتاق یا رک.
ویژگیهای اضافه:
- ورودی سنسور دما و رطوبت (AP9335T یا AP9335TH)
- هشدار درصورت دمای بالا یا پایین
- قابلیت گسترش تا دو سنسور محیطی
- مناسب برای مراکز داده و رکهای حساس
3. AP9640 – Network Management Card 3 (نسل جدید)
نسل سوم کارتهای هوشمند APC (جدیدتر از سری AP9630/31)
قابلیتها:
- پردازنده سریعتر + امنیت بیشتر (TLS 1.2 پشتیبانی میکند)
- پورت USB برای بهروزرسانی Firmware
- سازگار با SNMP v1/v2c/v3
- رابط وب گرافیکی جدید
- مدیریت چندین دسترسی کاربر
سازگار با UPSهای جدیدتر سری Smart‑UPS SMT, SMX, SRT و Galaxy
4. AP9641 – NMC3 + Sensor Port
نسخه قویتر AP9640 با پورت اختصاصی سنسور دما و رطوبت
ویژگی اضافه:
- امکان اتصال مستقیم سنسور AP9335T/TH
- بسیار مناسب برای رکهای سرور یا اتاقهای کنترل که دمای محیط مهم است
- از نظر نرمافزاری مانند AP9640 عمل میکند اما قابلیت مانیتور محیطی دارد.
