HUAWEI UPS و فعالیت برد کنترل در آن :

HUAWEI UPS و فعالیت برد کنترل :

HUAWEI UPS و فعالیت برد کنترل در آن به شرح ذیل می باشد. یو پی اس (UPS) هواوی، یک سیستم منبع تغذیه بدون وقفه است که برای تامین برق پشتیبان در صورت قطع برق طراحی شده است. این سیستم‌ها معمولاً در مراکز داده، شبکه‌های مخابراتی، و سایر کاربردهای حساس به قطعی برق استفاده می‌شوند تا از تداوم عملیات و جلوگیری از از دست رفتن داده‌ها اطمینان حاصل شود. UPS های هواوی با ارائه برق پشتیبان فوری، تجهیزات را در برابر نوسانات برق، افت ولتاژ و سایر مشکلات مربوط به کیفیت برق محافظت می‌کنند.

اجزای اصلی یو پی اس هووآوی چه مواردی است :

یو پی اس (UPS) هواوی (Huawei)، مانند هر یو پی اس پیشرفته دیگری، از چندین جزء اصلی تشکیل شده است که هر کدام وظیفه خاصی در تأمین برق پایدار و بدون وقفه دارند. در اینجا به اجزای اصلی یک یو پی اس هواوی، به خصوص مدل‌های آنلاین که پیچیده‌تر و رایج‌تر هستند، اشاره می‌کنم:

1. یکسوساز (Rectifier):

• وظیفه: این بخش وظیفه تبدیل جریان متناوب (AC) ورودی از شبکه برق شهری به جریان مستقیم (DC) را بر عهده دارد.
• کاربرد: DC تولید شده توسط یکسوساز هم برای شارژ باتری‌ها و هم برای تغذیه مستقیم اینورتر (در مدل‌های آنلاین) استفاده می‌شود.
• اهمیت: یکسوسازهای پیشرفته در یو پی اس‌های هواوی معمولاً دارای اصلاح ضریب توان (PFC) هستند که باعث افزایش بهره‌وری و کاهش هارمونیک‌ها در ورودی می‌شود.

2. باتری‌ها (Batteries):

• وظیفه: باتری‌ها منبع اصلی انرژی پشتیبان در زمان قطعی برق شهری هستند. آن‌ها انرژی DC را ذخیره می‌کنند.
• انواع: معمولاً از باتری‌های سیلد لید-اسید (VRLA) یا در مدل‌های جدیدتر و کارآمدتر، باتری‌های لیتیوم-یون (Li-ion) استفاده می‌شود.
• اهمیت: تعداد و ظرفیت باتری‌ها مدت زمان بک‌آپ (Backup Time) یو پی اس را تعیین می‌کند.

3. اینورتر (Inverter):

• وظیفه: این بخش مسئول تبدیل جریان مستقیم (DC) ذخیره شده در باتری‌ها (یا DC تولید شده توسط یکسوساز) به جریان متناوب (AC) پایدار و با کیفیت برای تغذیه بارهای متصل است.
• اهمیت: در یو پی اس‌های آنلاین هواوی، اینورتر به طور مداوم فعال است و برق خروجی را تولید می‌کند که منجر به خروجی موج سینوسی خالص (Pure Sine Wave) و پایداری بالا می‌شود.

4. سوئیچ انتقال (Transfer Switch / Static Bypass Switch):

• وظیفه: این سوئیچ وظیفه جابجایی بین منابع مختلف تغذیه را بر عهده دارد.
• انواع:
• سوئیچ استاتیک (Static Switch): یک سوئیچ الکترونیکی بسیار سریع است که بدون هیچ تأخیر قابل ملاحظه‌ای، یو پی اس را در صورت بروز مشکل (مانند اضافه بار، خطای اینورتر) از حالت اینورتر به مسیر بای‌پس (Bypass) و بالعکس منتقل می‌کند.
• سوئیچ دستی (Manual Bypass Switch): به اپراتور اجازه می‌دهد تا یو پی اس را به طور کامل از مدار خارج کرده و بار را مستقیماً به برق شهری وصل کند (برای تعمیر و نگهداری).

5. مدار بای‌پس (Bypass Circuit):

• وظیفه: این مدار یک مسیر جایگزین برای برق ورودی (برق شهری) فراهم می‌کند تا در صورت نیاز (مانند خرابی اینورتر، اضافه بار، یا نیاز به تعمیر و نگهداری)، بار بتواند مستقیماً از برق شهری تغذیه شود.
• اهمیت: بای‌پس استاتیک به همراه سوئیچ استاتیک تضمین می‌کند که حتی در صورت بروز مشکل در یو پی اس، تغذیه بار قطع نشود.

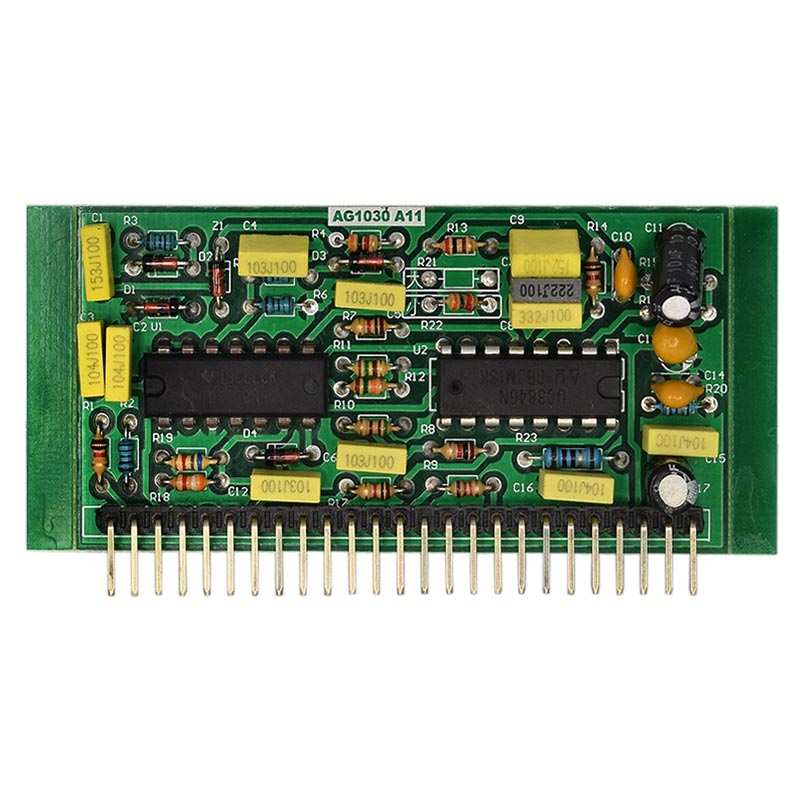

6. برد کنترل (Control Board / CPU):

• وظیفه: این بخش “مغز” یو پی اس است که تمام عملیات‌ها را نظارت و مدیریت می‌کند.
• کاربرد: شامل کنترل ولتاژ، فرکانس، شارژ و دشارژ باتری، تشخیص خطاها، مدیریت هشدارها، و ارتباط با سیستم‌های مانیتورینگ خارجی.

7. پنل نمایش و رابط کاربری (Display Panel & User Interface):

• وظیفه: این پنل شامل نمایشگر (معمولاً LCD)، LEDهای نشانگر وضعیت و دکمه‌های کنترلی است.
• کاربرد: برای نمایش اطلاعات مربوط به وضعیت یو پی اس (مانند ولتاژ ورودی/خروجی، وضعیت باتری، بار مصرفی)، خطاها و امکان پیکربندی تنظیمات اولیه.

8. سیستم خنک‌کننده (Cooling System):

• وظیفه: برای دفع حرارت تولید شده توسط قطعات داخلی یو پی اس (به خصوص یکسوساز و اینورتر) و حفظ دمای عملیاتی مناسب.
• شامل: فن‌ها، هیت‌سینک‌ها و مسیرهای جریان هوا.

9. سیستم فیلتراسیون و محافظت (Filtering & Protection Circuitry):

• وظیفه: شامل فیلترهای EMI/RFI برای کاهش نویز الکترومغناطیسی و مدارهای محافظتی در برابر افزایش ولتاژ، اتصال کوتاه و اضافه بار برای حفاظت از یو پی اس و تجهیزات متصل.

برد کنترل در HUAWEI UPS چه کاری انجام می دهد؟

برد کنترل در یو پی اس (UPS) هواوی (Huawei)، مانند هر یو پی اس دیگری، نقش حیاتی و مرکزی در عملکرد کلی دستگاه ایفا می‌کند. این برد مغز و مرکز فرماندهی یو پی اس است و مسئولیت نظارت، مدیریت و کنترل تمام جنبه‌های عملیاتی UPS را بر عهده دارد.

در ادامه به برخی از وظایف و کارهایی که برد کنترل در یو پی اس هواوی انجام می‌دهد، اشاره می‌کنم:

1. نظارت و مدیریت توان ورودی و خروجی:

• تشخیص وضعیت برق ورودی: برد کنترل به طور مداوم وضعیت برق ورودی (برق شهری) را از نظر ولتاژ، فرکانس و کیفیت بررسی می‌کند.
• تنظیم ولتاژ و فرکانس خروجی: اطمینان حاصل می‌کند که ولتاژ و فرکانس خروجی به تجهیزات متصل شده، در محدوده استاندارد و پایدار باقی بماند، حتی اگر برق ورودی دچار نوسان باشد.

2. مدیریت باتری:

• شارژ و دشارژ باتری: کنترل فرآیند شارژ باتری‌ها در زمان وجود برق شهری و مدیریت دشارژ (تخلیه) باتری‌ها در زمان قطعی برق. این شامل تنظیم جریان و ولتاژ شارژ برای افزایش طول عمر باتری است.
• محافظت از باتری: جلوگیری از شارژ بیش از حد (Overcharge) و دشارژ بیش از حد (Over-discharge) باتری که هر دو می‌توانند به باتری آسیب جدی وارد کنند.
• تشخیص وضعیت باتری: نظارت بر سلامت باتری، دمای آن و ظرفیت باقیمانده. بسیاری از بردهای کنترل مدرن قادر به انجام تست‌های خودکار باتری هستند.

3. مدیریت عملیات اینورتر و یکسوساز:

• کنترل یکسوساز (Rectifier): مدیریت تبدیل جریان متناوب (AC) ورودی به جریان مستقیم (DC) برای شارژ باتری و تامین برق بخش اینورتر.
• کنترل اینورتر (Inverter): نظارت بر تبدیل جریان مستقیم (DC) باتری به جریان متناوب (AC) برای تغذیه تجهیزات متصل در زمان قطعی برق. این شامل تولید موج سینوسی خالص (در UPSهای آنلاین) یا شبه سینوسی (در برخی UPSهای آفلاین) است.

4. کنترل سوئیچ‌های انتقال (Transfer Switches):

• مدیریت و کنترل سوئیچ‌های داخلی یو پی اس برای تغییر سریع و بدون وقفه منبع تغذیه از برق شهری به باتری و بالعکس در زمان قطعی یا بازگشت برق. این عمل باید در میلی‌ثانیه انجام شود تا تجهیزات خاموش نشوند.

5. مدیریت خطاها و هشدارها:

• تشخیص خطا: شناسایی خطاهای داخلی یو پی اس (مانند اضافه بار، اتصال کوتاه، خطای باتری، خطای ماژول و غیره).
• ارسال هشدار: فعال کردن آلارم‌های صوتی، چراغ‌های هشدار LED و ارسال پیام‌های خطا از طریق پورت‌های ارتباطی (USB, Serial, SNMP) به سیستم‌های مانیتورینگ یا نرم‌افزارهای مدیریت.

6. ارتباطات و رابط کاربری:

• پورت‌های ارتباطی: ارائه پورت‌های ارتباطی مانند USB, RS-232 (سریال)، اترنت (برای SNMP) برای اتصال به کامپیوترها، سرورها و سیستم‌های مدیریت شبکه.
• نمایشگر و دکمه‌ها: پردازش ورودی از دکمه‌های روی پنل جلویی یو پی اس و نمایش اطلاعات مربوط به وضعیت یو پی اس، باتری و بار بر روی نمایشگر LCD یا LED.
• پشتیبانی از نرم‌افزار: ارتباط با نرم‌افزارهای مدیریت یو پی اس (مانند نرم‌افزار PowerEco هواوی یا PowerChute APC) برای نظارت پیشرفته، پیکربندی و خاموش کردن ایمن سیستم‌ها.

7. بهره‌وری انرژی:

• در مدل‌های پیشرفته‌تر هواوی، برد کنترل ممکن است الگوریتم‌هایی برای بهینه‌سازی بهره‌وری انرژی و کاهش مصرف برق داخلی یو پی اس داشته باشد.

به طور خلاصه: برد کنترل قلب و فرماندهی یو پی اس هواوی است که تمام فرآیندهای حیاتی را نظارت، مدیریت و کنترل می‌کند تا اطمینان حاصل شود که برق پایدار و بدون وقفه به تجهیزات حیاتی شما تامین می‌شود و در عین حال از سلامت یو پی اس و باتری‌های آن محافظت می‌کند. بدون این برد، یو پی اس تنها مجموعه‌ای از قطعات الکترونیکی بدون هدف خواهد بود.
