یو پی اس huawei و پارالل کردن آن :
یو پی اس huawei و پارالل کردن آن شامل مواردی است که به شرح آن می پردازیم. هوآوی (منبع تغذیه بدون وقفه) یک دستگاه الکترونیکی است که در صورت قطع برق، برق اضطراری را برای بار فراهم می کند. در اینجا نحوه کارکرد کلی UPS هوآوی آورده شده است:
اجزای اصلی:
- یکسو کننده/شارژر: برق AC ورودی را به برق DC تبدیل می کند. این برق DC برای شارژ باتری ها و همچنین تغذیه اینورتر استفاده می شود.
- باتری ها: انرژی را ذخیره می کنند و در صورت قطع برق، برق را تامین می کنند.
- اینورتر: برق DC ذخیره شده در باتری ها را به برق AC تبدیل می کند که دستگاه های متصل می توانند از آن استفاده کنند.
- سوئیچ انتقال: هنگامی که برق AC معمولی در دسترس است، بار را به منبع برق اصلی متصل می کند. در صورت قطع برق، بار را به اینورتر متصل می کند.
- کنترلر: عملکرد UPS را نظارت و کنترل می کند، از جمله شارژ باتری، ولتاژ خروجی و تشخیص خطا.
نحوه کارکرد:
عملکرد عادی: در شرایط عادی، UPS برق AC ورودی را از طریق یکسو کننده/شارژر دریافت می کند. یکسو کننده/شارژر برق AC را به برق DC تبدیل می کند که برای شارژ باتری ها و تامین برق اینورتر استفاده می شود. اینورتر برق DC را دوباره به برق AC تبدیل می کند و سپس برق به دستگاه های متصل (بار) می رسد. سوئیچ انتقال بار را به طور مستقیم به خط برق AC متصل می کند، در حالی که باتری ها به طور مداوم شارژ می شوند.
قطع برق: هنگامی که قطع برق رخ می دهد، UPS این را حس می کند و سوئیچ انتقال بلافاصله بار را از منبع برق اصلی جدا می کند. در همان زمان، باتری ها وارد عمل می شوند و انرژی مورد نیاز اینورتر را برای تبدیل برق DC ذخیره شده به برق AC فراهم می کنند. سپس برق AC از اینورتر به دستگاه های متصل می رسد و از عملکرد مداوم آنها بدون هیچ گونه وقفه ای اطمینان حاصل می کند.
بازگشت برق: هنگامی که برق AC بازیابی می شود، UPS این را حس می کند و سوئیچ انتقال به طور خودکار بار را به منبع برق اصلی برمی گرداند. یکسو کننده/شارژر دوباره شروع به تامین برق اینورتر و شارژ باتری ها می کند.
انواع یو پی اس هوآوی:
یو پی اس های هوآوی در پیکربندی های مختلف موجود هستند که رایج ترین آنها عبارتند از:
یو پی اس آماده به کار (آفلاین):
در حالت عادی، بار مستقیماً از طریق برق AC ورودی تامین می شود. هنگامی که قطع برق رخ می دهد، UPS به برق باتری تغییر می کند. این نوع UPS معمولاً ارزان ترین است، اما ممکن است یک زمان انتقال کوتاه وجود داشته باشد که UPS به برق باتری تغییر می کند.
یو پی اس خط تعاملی:
مشابه UPS آماده به کار، اما دارای یک تنظیم کننده ولتاژ است که برای تثبیت ولتاژ AC استفاده می شود. این می تواند کمک کند تا دستگاه های متصل از مشکلات برق محافظت شوند.
یو پی اس آنلاین (تبدیل دوگانه):
برق AC ورودی به طور مداوم به برق DC تبدیل می شود و سپس به برق AC توسط اینورتر تبدیل می شود. این بدان معناست که بار همیشه توسط اینورتر تامین می شود، حتی در شرایط عادی. UPS آنلاین بالاترین سطح محافظت را ارائه می دهد، اما معمولاً گران ترین است.
یو پی اس های هوآوی در انواع مختلف برای کاربردهای مختلف موجود هستند، از سیستم های کوچک پشتیبان برای رایانه های شخصی گرفته تا سیستم های بزرگتر برای مراکز داده و تجهیزات صنعتی. انتخاب مناسب UPS بستگی به نیازهای خاص بار، از جمله رتبه بندی توان، زمان اجرا و سطح حفاظتی مورد نیاز دارد.

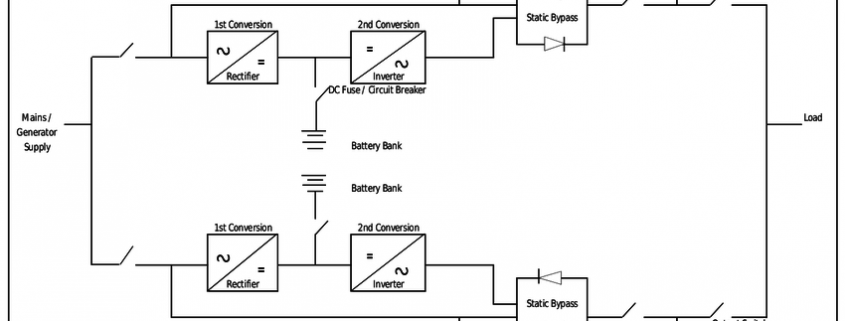

پارالل کردن UPS به چه معناست :
پارالل کردن UPS یعنی اتصال دو یا چند دستگاه UPS به صورت همزمان به یکدیگر و به بار (دستگاههایی که نیاز به برق پشتیبان دارند)، به طوری که همه آنها با هم کار کنند و برق پشتیبان رو تأمین کنند. این کار دو هدف اصلی داره:
- افزایش ظرفیت (Capacity Augmentation):
- تصور کن یک دیتاسنتر داری که به 100 کیلووات برق پشتیبان نیاز داره، اما هر UPS تو فقط 50 کیلووات میتونه تأمین کنه. با پارالل کردن دو UPS 50 کیلوواتی، میتونی ظرفیت مورد نیاز (100 کیلووات) رو به دست بیاری.
- افزایش قابلیت اطمینان (Redundancy):
- این مورد حتی از افزایش ظرفیت هم مهمتره! فرض کن سه تا UPS رو به صورت پارالل وصل کردی. اگه یکی از این UPSها به هر دلیلی خراب بشه (مثلاً باتریش مشکل پیدا کنه یا قطعهای بسوزه)، دو تا UPS دیگه فوراً و بدون هیچ وقفهای وظیفه تأمین برق رو بر عهده میگیرن و بار همچنان بدون قطعی کار میکنه.
- این مثل داشتن چندتا چتر نجاته وقتی از هواپیما میپری! اگه یکی باز نشد، اون یکی هست که نجاتت بده. این مدل رو بهش میگن N+1 redundancy یا N+X redundancy، که N تعداد UPSهای مورد نیاز برای تأمین بار هست و X تعداد UPSهای اضافه برای اطمینان بیشتر.
مزایای پارالل کردن UPS:
کاهش ریسک دانتایم (Down-time): احتمال قطع شدن برق برای دستگاههای حیاتی به شدت کم میشه.
- قابلیت اطمینان بالاتر: سیستم پایداری بیشتری پیدا میکنه.
- انعطافپذیری بیشتر: اگه در آینده نیاز به ظرفیت برق بیشتری داشته باشی، میتونی UPSهای بیشتری رو به سیستم پارالل اضافه کنی بدون اینکه کل سیستم رو عوض کنی.
- تعمیر و نگهداری آسانتر: میتونی یک UPS رو برای سرویس یا تعمیر از مدار خارج کنی در حالی که بقیه UPSها همچنان در حال تأمین برق هستند.
روشهای رایج پارالل کردن UPS:
پارالل کردن از طریق کابل ارتباطی (Most Common):
- نحوه کار: در این روش، UPSها از طریق یک کابل یا کارت مخصوص که بین آنها قرار میگیرد، با هم ارتباط برقرار میکنند. این کابل اطلاعاتی مانند وضعیت باتری، بار، ولتاژ و … را بین UPSها رد و بدل میکند.
- مدیریت بار: یکی از UPSها به عنوان Master (اصلی) تعیین میشود که بار اصلی را مدیریت میکند و UPSهای دیگر به عنوان Slave (فرعی) عمل میکنند. UPS Master ولتاژ خروجی را تنظیم میکند و UPSهای Slave نیز خود را با آن هماهنگ میکنند.
- تشخیص خطا: اگر یکی از UPSها دچار خطا شود، به Master گزارش میدهد و Master تصمیم میگیرد که بار را به تنهایی تأمین کند یا اگر ظرفیت کافی نیست، هشدار دهد.
- نصب فیزیکی:
- UPSها را در کنار هم قرار میدهند.
- کابل ارتباطی پارالل را بین پورتهای مخصوص روی هر UPS وصل میکنند.
- تمام UPSها را به یک منبع برق ورودی مشترک وصل میکنند.
- بار (دستگاههای مصرفکننده) را به ترمینال خروجی مشترک متصل میکنند.
- تنظیمات اولیه را از طریق پنل UPS Master انجام میدهند.
پارالل کردن از طریق ترانسفورماتور ایزوله (Static Bypass Switch – SBS):
- نحوه کار: در برخی سیستمهای بزرگتر، ممکن است از یک سوئیچ بایپس ایزوله (Static Bypass Switch) استفاده شود. این دستگاه اجازه میدهد تا چندین UPS به صورت مستقل به یک باس مشترک (Shared Bus) وصل شوند.
- مدیریت: سوئیچ بایپس، برق ورودی به بار را مدیریت میکند و اگر یکی از UPSها از کار بیفتد، برق را از UPSهای سالم یا حتی برق شهر (در صورت تنظیم) تأمین میکند.
- پیچیدگی: این روش معمولاً پیچیدهتر است و برای سیستمهای بسیار بزرگ و ماژولار استفاده میشود.
شرکت آروند آویژه پارسیان در زمینه سرویس و نگهداری از یو پی اس های APC و MGE و هووآوی دارای خدمات بسیار جامعی می باشد. که در صورت نیاز به مشاوره با متخصصان ما تماس حاصل نمایید.
