خنک کننده inrow چیست :

خنک کننده inrow :

خنک کننده inrow و استفاده از آن دارای فواید بسیاری می باشد. سیستم اینرو (INROW) در واقع به یک نوع سیستم خنک‌کننده (Cooling System) در مراکز داده (Data Centers) و اتاق‌های سرور (Server Rooms) اشاره دارد.

نام “INROW” به معنای “درون ردیف” است، و این نام دقیقاً نحوه قرارگیری و عملکرد این سیستم‌های خنک‌کننده را توضیح می‌دهد:

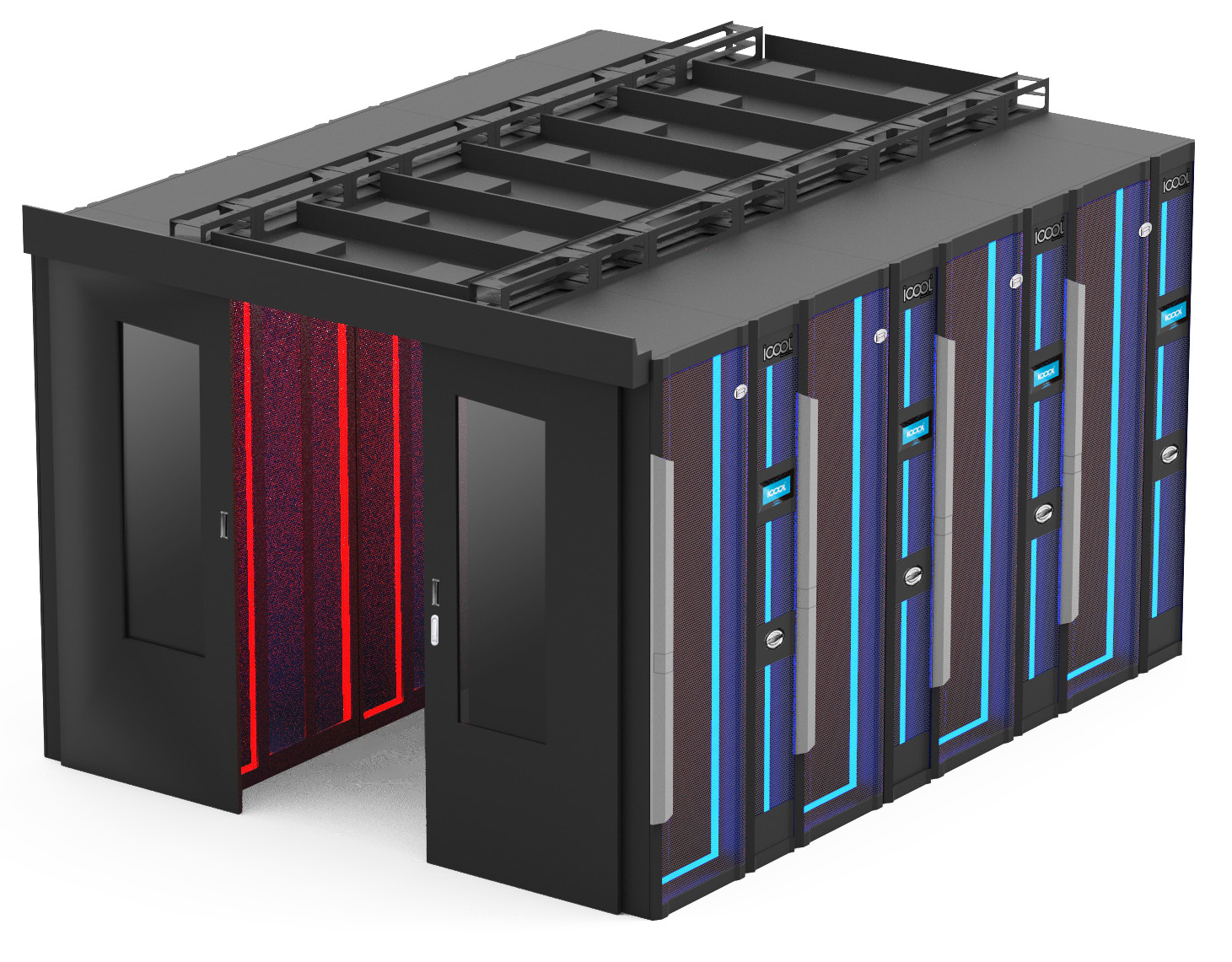

• قرارگیری: واحدهای خنک‌کننده INROW به جای اینکه در محیط کلی اتاق سرور قرار گیرند (مانند سیستم‌های سنتی CRAC/CRAH که هوای سرد را به کل اتاق می‌فرستند)، مستقیماً در ردیف‌های رک‌های سرور (بین رک‌ها) نصب می‌شوند.

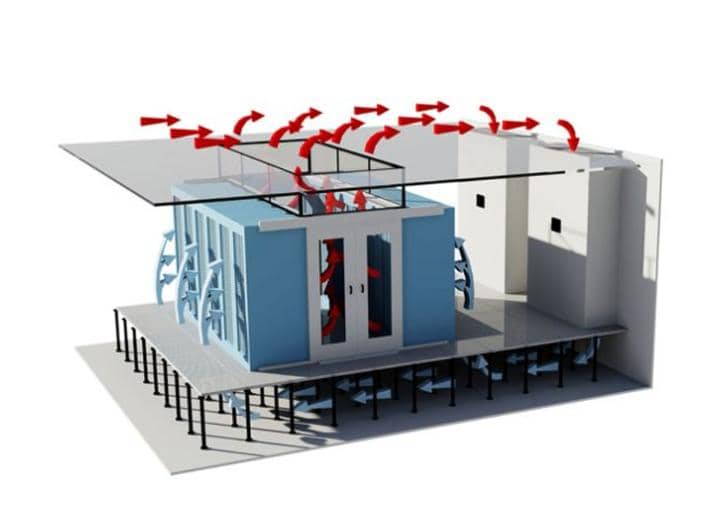

• عملکرد: هدف اصلی این سیستم‌ها، خنک کردن هوای گرمی است که مستقیماً از جلوی سرورها خارج می‌شود (هوای خروجی از تجهیزات). هوای گرم به سرعت توسط واحد INROW جذب، خنک شده و سپس به صورت مستقیم به جلوی سرورها (هوای ورودی به تجهیزات) برگردانده می‌شود. این چرخه خنک‌کنندگی بسیار کوتاه‌تر و کارآمدتر از سیستم‌های سنتی است.

مزایای سیستم INROW:

1. کارایی بالا (Higher Efficiency): با خنک کردن هوای گرم در منبع و کاهش مسافت انتقال هوا، اتلاف انرژی به حداقل می‌رسد. این باعث کاهش هزینه‌های عملیاتی می‌شود.
2. بهره‌وری فضایی (Space Efficiency): از آنجایی که واحدهای خنک‌کننده در ردیف‌های رک‌ها قرار می‌گیرند، نیازی به فضای جداگانه برای کانال‌کشی گسترده یا فضاهای بزرگ برای واحدهای CRAC/CRAH نیست.
3. خنک‌کنندگی هدفمند (Targeted Cooling): این سیستم‌ها می‌توانند به صورت دینامیک بار حرارتی را در نقاط خاصی از مرکز داده مدیریت کنند، که برای محیط‌های با تراکم بالای سرور (High-Density Racks) ایده‌آل است.
4. مقیاس‌پذیری (Scalability): می‌توان واحدهای INROW را به راحتی بر اساس نیازهای رو به رشد مرکز داده اضافه یا جابجا کرد.
5. کاهش نقاط داغ (Elimination of Hot Spots): با جذب سریع هوای گرم، از ایجاد “نقاط داغ” (مناطقی که خنک‌کنندگی کافی ندارند) در مرکز داده جلوگیری می‌شود.

انواع سیستم های اینرو کدامند :

سیستم‌های خنک‌کننده InRow هرچند در مفهوم کلی مشابه هستند، اما می‌توانند بر اساس نحوه جذب و دفع گرما (محیط خنک‌کننده) و همچنین نوع کمپرسور و مبرد به انواع مختلفی تقسیم شوند. در اینجا به رایج‌ترین انواع آن اشاره می‌کنم:

1. بر اساس نوع محیط خنک‌کننده (Heat Rejection Medium):

InRow با آب خنک (Chilled Water InRow Units):

• این رایج‌ترین نوع InRow است. در این سیستم‌ها، آب سرد از یک چیلر مرکزی (که می‌تواند در بیرون ساختمان باشد) از طریق لوله‌کشی به واحدهای InRow داخل اتاق سرور منتقل می‌شود.

• کویل‌های حرارتی داخل واحد InRow، گرمای هوای عبوری از فن‌ها را جذب کرده و به آب منتقل می‌کنند.بازگشت دوباره آب گرم به چیلر موجب خنکی آن می گردد..

• مزایا: کارایی بالا، توانایی خنک‌کنندگی بالا، عدم نیاز به کمپرسور در هر واحد (صدای کمتر، لرزش کمتر)، قابلیت مقیاس‌پذیری خوب.

• معایب: نیاز به سیستم لوله‌کشی آب (که می‌تواند خطر نشت آب را به همراه داشته باشد)، نیاز به چیلر مرکزی.

• InRow با مبرد DX (Direct Expansion – DX InRow Units):

• در این نوع، هر واحد InRow دارای کمپرسور و کندانسور خود (یا متصل به یک کندانسور خارجی) است و از یک مبرد (مانند R410A) برای سیکل تبرید استفاده می‌کند، مشابه عملکرد یک کولر گازی.

• مبرد گرمای هوا را جذب کرده و سپس از طریق خطوط مبرد به کندانسور خارجی (که معمولاً روی پشت بام قرار دارد) منتقل می‌شود تا گرما را به محیط بیرون دفع کند.

• مزایا: عدم نیاز به سیستم لوله‌کشی آب، نصب نسبتاً ساده‌تر برای سیستم‌های کوچکتر، مناسب برای مراکزی که دسترسی به چیلر مرکزی ندارند.

• معایب: معمولاً کارایی کمتری نسبت به سیستم‌های چیلر آبی در مقیاس بزرگ دارند، تعداد بیشتر کمپرسور (صدای بیشتر، مصرف برق بیشتر در هر واحد).

• InRow دوگانه یا Dual Coil (Dual Coil InRow Units):

• این واحدها هر دو کویل DX و کویل آب سرد را دارند.

• در شرایط عادی از آب سرد برای خنک‌کنندگی استفاده می‌کنند و در صورت نیاز (مثلاً برای افزایش ظرفیت یا به عنوان پشتیبان)، از سیکل DX نیز بهره می‌برند.

• مزایا: انعطاف‌پذیری بالا، قابلیت اطمینان بیشتر.

2. بر اساس نوع کمپرسور (در سیستم‌های DX):

• InRow با کمپرسور دور ثابت (Fixed Speed Compressor): این واحدها کمپرسورهایی با سرعت ثابت دارند که یا روشن هستند یا خاموش، که می‌تواند منجر به نوسانات دمایی و مصرف انرژی بیشتر شود.
• InRow با کمپرسور اینورتر (Inverter Compressor): این واحدها از کمپرسورهای با سرعت متغیر (اینورتر) استفاده می‌کنند که می‌توانند ظرفیت خنک‌کنندگی را با بار حرارتی موجود تطبیق دهند.
• مزایا: کارایی بالاتر، کنترل دمای دقیق‌تر، عمر طولانی‌تر کمپرسور.

3. بر اساس طراحی جریان هوا:

• جریان هوای روبرو (Front-to-Back Airflow): در این طراحی، هوای گرم از پشت رک‌ها جذب شده، خنک می‌شود. و هوای سرد از جلوی واحد InRow خارج شده و به جلوی رک‌ها هدایت می‌شود.
• جریان هوای جانبی (Side-to-Side Airflow): در برخی طراحی‌ها، هوا از یک طرف واحد جذب و از طرف دیگر خارج می‌شود.

انتخاب نوع سیستم InRow بستگی به عواملی مانند اندازه مرکز داده، ظرفیت حرارتی مورد نیاز، بودجه، زیرساخت‌های موجود (دسترسی به آب سرد)، و اولویت‌های مربوط به کارایی و مقیاس‌پذیری دارد.
